Guide d'utilisation et d'installation de lampe à DEL IntelliBrite
®
couleur pour piscine et spa Guide d'utilisation et d'installation de lampe à DEL IntelliBrite
®
couleur pour piscine et spa
8

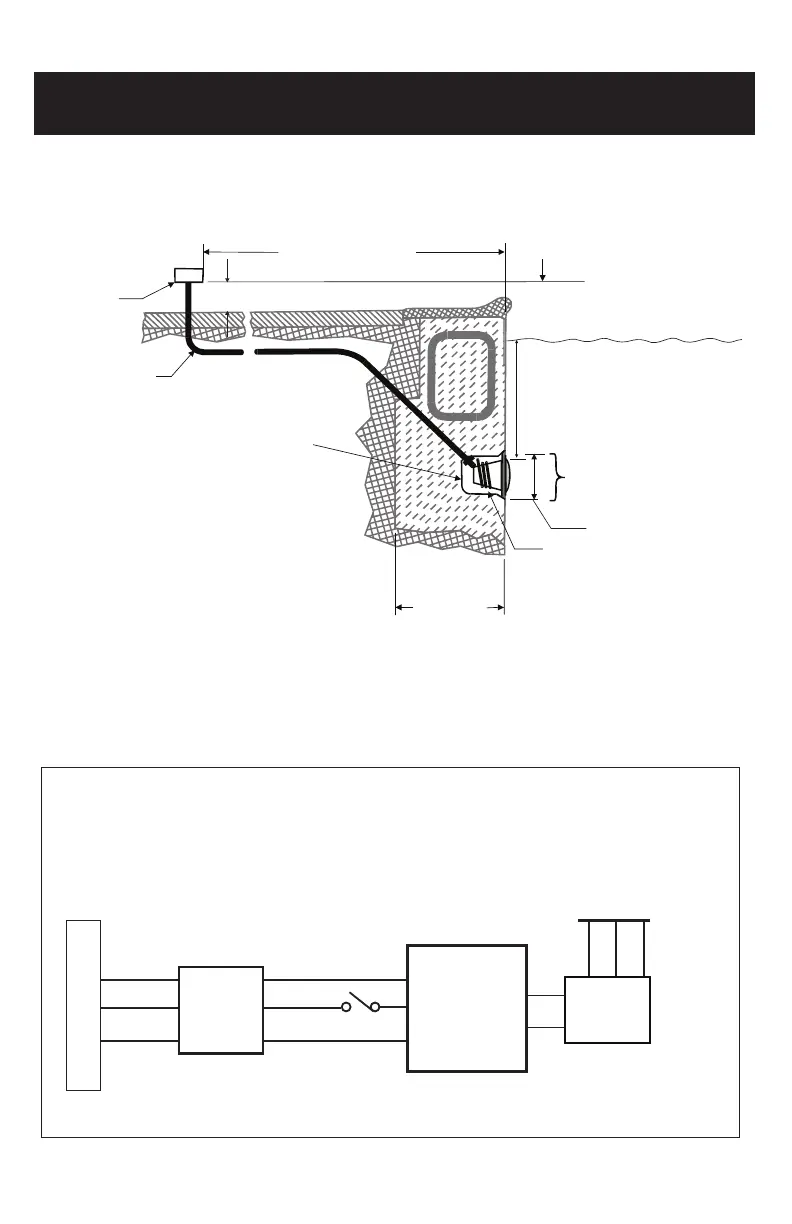

Figure 1.
2. Coupez le cordon au niveau de la boîte de jonction en laissant une longueur de
cordon d'au moins 15 cm pour réaliser les raccordements.
3. Enlevez 15 cm de la gaine extérieure du cordon pour exposer les trois ls isolés
(faites attention de ne pas endommager l'isolant de ces trois [3] ls).
4. Branchez les trois (3) ls aux ls du circuit correspondant dans la boîte de jonction et
remontez bien le couvercle de la boîte de jonction.
1. Introduisez le cordon dans le conduit jusqu'à la boîte de jonction, en laissant au moins
1,2 m de cordon enroulé autour de l'appareil d'éclairage (ceci permet de connecter la
lampe une fois la piscine remplie d'eau). Consultez la Figure 1 ci-dessous.
Installation de l'appareil d'éclairage IntelliBrite :
INSTALLATION DE LA LAMPE INTELLIBRITE 5G POUR PISCINE ET SPA
(APRÈS LA SATISFACTION DES EXIGENCES EN MATIÈRE D’ÉLECTRICITÉ)
Vers disjoncteur
différentiel,
disjoncteur
et la source
d'alimentation
Conduit
rigide
Connecteur de terre
nº 8 AWG situé
à l'arrière de la niche
8 po (21 cm)
minimum
de la boîte de jonction
ou du transformateur
de basse tension, au
niveau maximum de
l'eau de la piscine
18 po (46 cm)
minimum jusqu'en haut de la lentille
La partie en béton autour
de la niche ne doit pas
être découpée pour
permettre la pose d'un
joint en plâtre compacté
1,2 m de câble enroulé
autour de la lampe
48 po (122 cm) mín.
4 po (10,2 cm) mín.
11,50 po (29,2 cm)
16 po
(40,7 cm)
POUR L’UTILISATION DE LA LUMIÈRE, UTILISER UNIQUEMENT UN
TRANSFORMATEUR D’ISOLATION DE SÛRETÉ.
Remarque : Raccorder les trois (ou deux) fils aux fils correspondants du
circuit dans la boîte de jonction. Pour les raccords à trois fils : Brancher
le fil noir à l’alimentation, le fil blanc au conducteur commun et le fil vert
à la mise à la terre.
ALIMENTATION 120 V CA
Neutre
Ligne
Mise à la
terre
Neutre
INTERRUPTEUR
Mise à la terre
Disjoncteur
de fuite
à la terre
TRANSFORMATEUR
À ISOLATION DE
SÛRETÉ
BOÎTE DE
JONCTION
Noir
Blanc
Vert
: POUR LES LAMPES 120 V CA, LE TRANSFORMATEUR À ISOLATION EST INCLUS DANS LE
DISPOSITIF DE RACCORDEMENT.
