Guide d'utilisation et d'installation de lampe à DEL IntelliBrite
®
couleur pour piscine et spa Guide d'utilisation et d'installation de lampe à DEL IntelliBrite
®
couleur pour piscine et spa
7. INSTALLATION DE LA LAMPE À DEL INTELLIBRITE 5G POUR SPA AVEC UN
JOINT NEUF : Installez un joint neuf lors du remontage de la lampe à DEL IntelliBrite
5G pour spa. UN JOINT NEUF POUR LENTILLE DOIT ÊTRE UTILISÉ À CHAQUE
REMONTAGE DE LA LAMPE.
8. Installez un joint neuf sur la lentille :
a)
Le boîtier de la lampe reposant sur sa base, placez la lentille, puis le joint sur le
dessus du boîtier de la lampe.
b
) Placez l'anneau frontal sur le joint. Assurez-vous que la lentille et le joint sont
centrés correctement sur le boîtier de la lampe.
c)
Alignement de l'anneau frontal et de la lentille : Alignez l'anneau frontal
et la lentille an que la lettre « O » du mot « TOP » et la petite èche au-dessus
de celui-ci sur la surface de la lentille se dirigent vers le trou de la vis-guide de
l'anneau frontal.
d)
Alignement de la lentille avec les DEL : Tout en regardant au travers du
devant de la lentille, tournez légèrement la lentille jusqu'à ce que les lignes
verticales de la lentille se focalisent sur les quatre rangées de DEL ci-dessous.

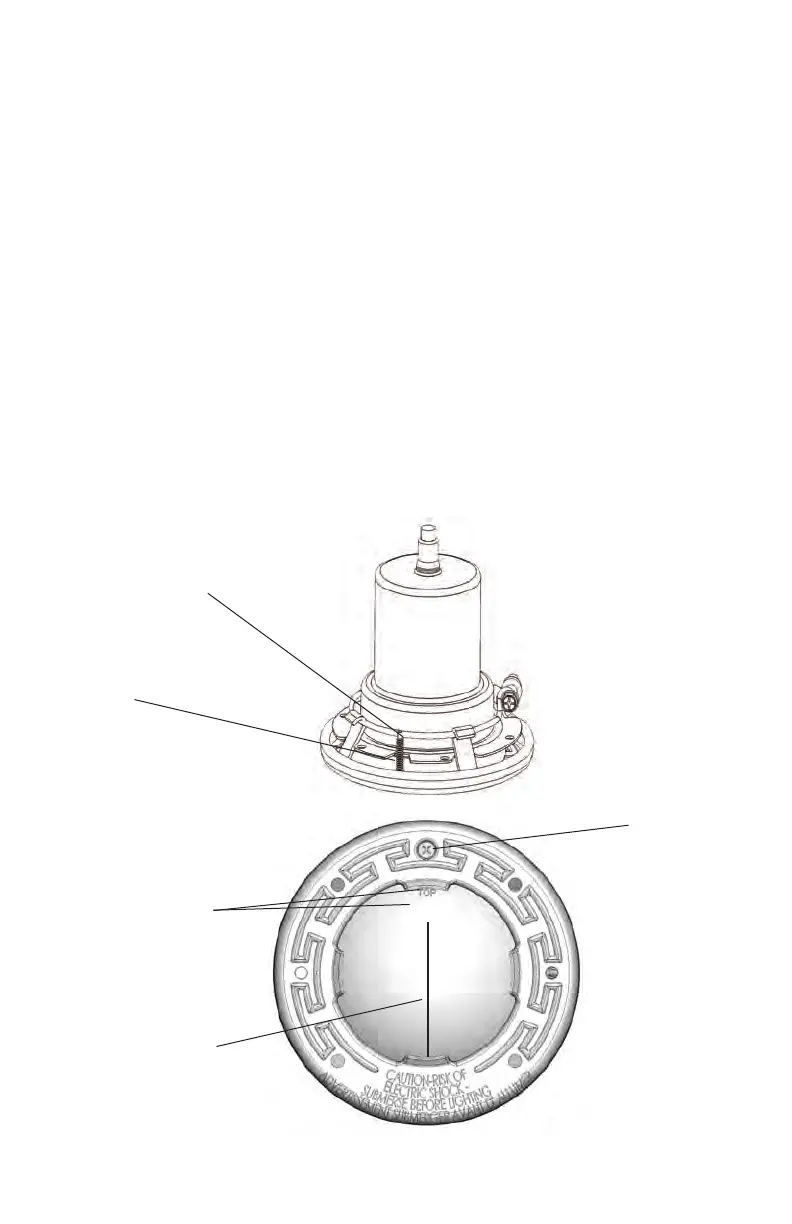

Vis-guide
Alignez la ligne
verticale de la
lentille avec les
rangées de DEL
sous la lentille
Alignez la lettre
« O » du mot
« TOP » sur la
lentille avec la vis-
guide de l'anneau
frontal
TOP
vis de la
veilleuse
TOP
22
