Een verdeelkast installeren voor de IntelliBrite-controller
De IntelliBrite-controller wordt gemonteerd op een specieke verdeelkast (319,5 cc)
die met de eenheid is meegeleverd.
Zo installeert u de verdeelkast:
1. Plaats de IntelliBrite-controller en verdeelkast op een plek die voldoet aan de
huidige plaatselijke vereisten en ter prevene van gevaar voor personeel. Zorg
dat de toegangspoorten van de kabel omlaag wijzen.
Opmerking: De posie van de verdeelkast moet als volgt zijn: minimale
afstand van 1,5 meter vanaf de binnenwand van het zwembad, horizontaal
gemeten, en niet minder dan 0,3 meter boven het maximale waterpeil van het
zwembad, gemeten tot aan de bovenkant van de verdeelkast.
2. Breng de 2 meegeleverde PG-moeren op de verdeelkast aan. Voor de beste
resultaten gebruikt u PVC-lijm om de PG-moeren permanent vast te zeen. Als
het nodig is om slechts één kabel te gebruiken, sluit u het toegangsgedeelte af
met behulp van de schroefdraad die met de eenheden is meegeleverd (gebruik
PVC-lijm om de schroefdraad permanent vast te zeen).
3. Breng een kabel aan tussen de IntellBrite-transformator en de verdeelkast.
4. Breng een kabel aan tussen de 230V-stroomvoorziening en de verdeelkast.

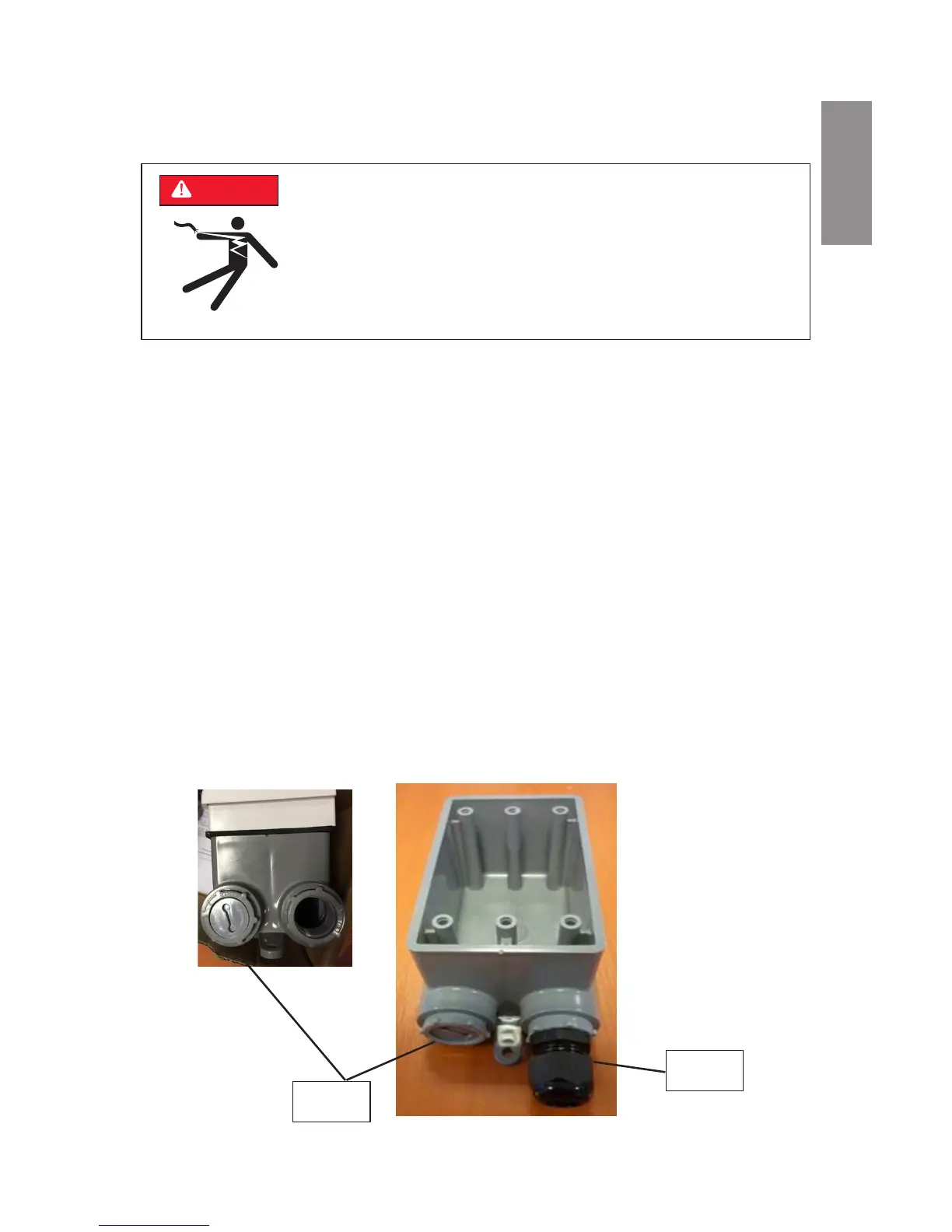

Moer
Nederlands
PG-moer
RISICO OP ELEKTRISCHE SCHOK OF ELEKTROCUTIE
Schakel de stroom UIT bij de stroomonderbreker - de stroom
naar de zwembadverlichng ALTIJD ontkoppelen bij de
stroomonderbreker voordat u onderhoud aan de verlichng
uitvoert. Als u zich hier niet aan houdt, kan dit leiden tot de dood of
ernsg letsel voor de installateur, onderhoudsmonteur, gebruikers
van het zwembad of anderen vanwege een elektrische schok.
GEVAAR
