• 17 •

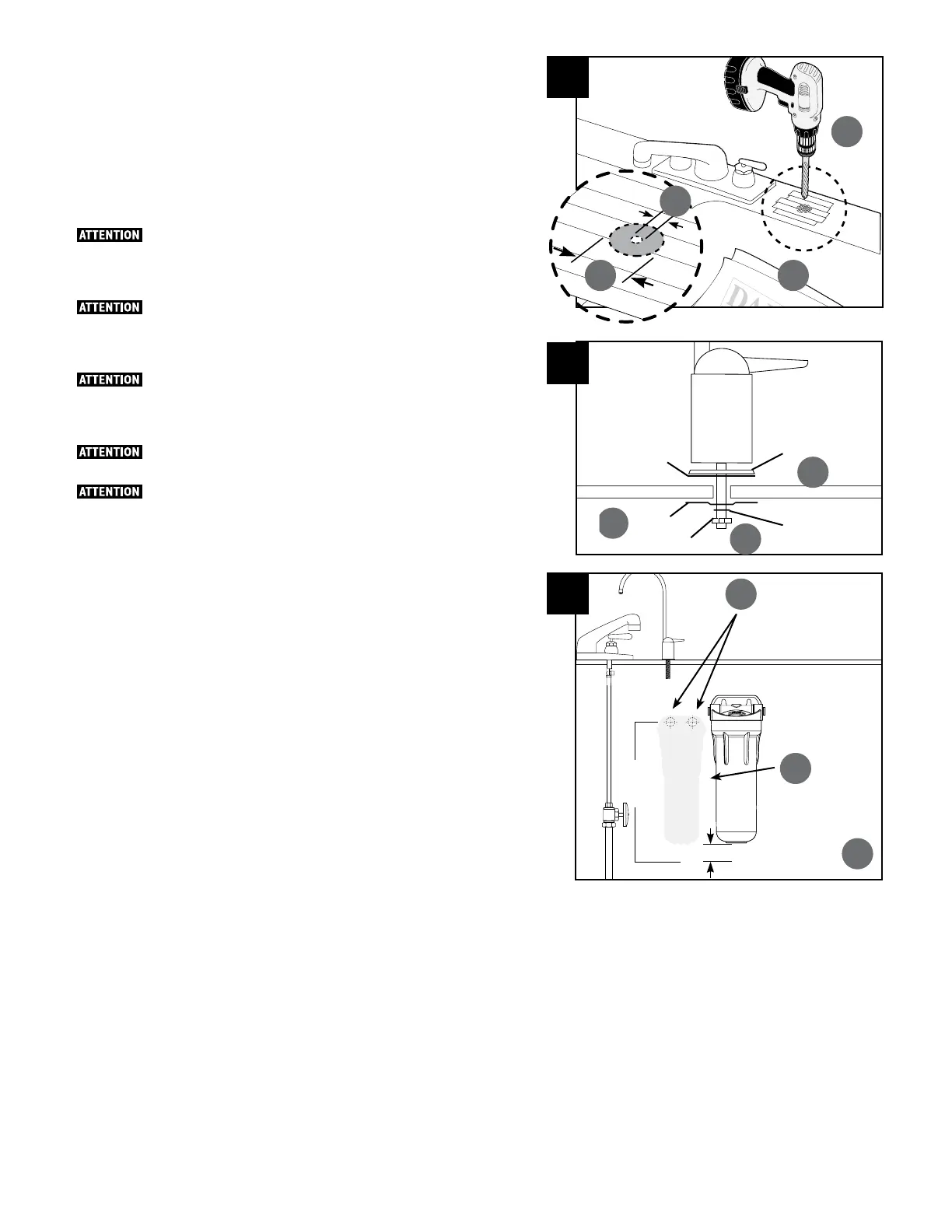

2. Montage du robinet
REMARQUE: Le robinet d’eau potable doit être positionné en gardant
la fonctionnalité, la commodité et l’apparence à l’esprit. Une zone plate
adéquate est nécessaire pour permettre à la base du robinet d’être xée.
Le robinet s’adapte dans un trou de 19 mm (0,75 po). La plupart des éviers
comportent des trous pré-percés de 35 mm (13⁄8 po) ou de 38 mm (1½ po) de
diamètre pouvant être utilisés pour l’installation d’un robinet. Si ces trous
pré-percés ne peuvent être utilisés ou sont dans un emplacement non
pratique, il sera nécessaire de percer un trou de 19 mm (0,75 po) dans l’évier
pour accueillir le robinet.
Cette opération peut produire de la poussière, qui peut causer
une irritation sévère en cas d’inhalation ou de contact avec les yeux. Il
est conseillé d’utiliser des lunettes de sécurité et un masque ltrant pour
cette opération.
Ne tentez pas de percer dans un évier tout en porcelaine. Si
vous avez un évier entièrement en porcelaine, montez le robinet dans le
trou pré-percé pour pommeau ou percez dans le plan de travail à côté de
l’évier.
Lors du perçage dans un plan de travail, assurez-vous que la
zone sous la partie percée ne comporte pas de ls ou de tubulure. Assurez-
vous de disposer de susamment de place pour effectuer les raccords
appropriés sous le robinet.
Ne percez pas un plan de travail d’une épaisseur supérieure à
25 mm.
Ne tentez pas de percer un plan de travail comportant de la
faïence, du marbre, du granite ou similaire. Consultez un plombier ou le
fabricant du plan de travail pour des conseils ou pour de l’aide.
A. Recouvrés et le fonds de l’évier avec du papier journal an d’empêcher
des copeaux métalliques, des pièces ou des outils de tomber dans le
tuyau d’évacuation.
B. Placer du ruban-cache sur la zone à percer pour éviter des rayures en
cas de dérapage du foret.
C. Marquez le trou avec un poinçon. Utilisez un foret de 0,25 po pour un
trou pilote.
D. À l’aide d’un foret de 0,75 po, percez un trou sur toute l’épaisseur de
l’évier. Limez les rebords.
3. Montage du robinet
A. Placer la rosace décorative sur la tige letée suivie d’une rondelle plate
en caoutchouc.
B. Faire glisser la tige letée dans le trou situé sur l’évier.
C. La rondelle lisse est placée au centre tournée vers le bas. Si le trou est
de 12 mm (1/2 po) ou plus, la rondelle lisse est retournée. Le centre de la
rondelle va positionner le robinet dans le trou.
D. Placer la rondelle éventail et le contre-écrou sur le letage et serrer
avec les doigts.
E. Placer le robinet dans sa position nale et serrer le contre-écrou
jusqu’à ce que le robinet soit solidement en place.
REMARQUE: Ne serrez pas trop l’écrou à ailettes. Serrez uniquement à la
main. N’utilisez pas de pince ou de clé pour serrer.
4. Montage du système
A. Sélectionnez l’emplacement de montage du ltre sous l’évier ou dans le
sous-sol.
REMARQUE: Laissez 38 mm de jeu sous le boîtier pour permettre le
changement de cartouche.
B. Posez les vis de montage à au moins 114 mm du plancher du meuble et
espacées de 57 mm. Laissez susamment d’espace (environ 10 mm)
entre la tête de vis et le mur an de faire glisser le système sur les vis.
C. Placez le système sur les vis sur le mur et faites coulisser vers le bas
pour verrouiller en place. Assurez-vous que le système est fermement
xé au mur an de l’empêcher de tomber et d’être éventuellement
endommagé.
2
A
B
C
D
3
Rosace
Rondelle en
caoutchouc
Rondelle
lisse
Rondelle
éventail
Contre-écrou
E
A
C
38 mm
4
114 mm
A
C
B
