2. Instalación y configuración
3
Sistema de Alimentación Ininterrumpida
PH 9210 | PH 9220 | PH 9230 | PH 9260
2.1.
1. | 2. | 3. | 4. ( )
5. Protección contra sobretensión de red/fax/módem | 6. Slot inteligente de puerto RS-232 (SNMP o USB opcional)
7. Terminales de salida | 8. Disyuntor de salida
2.2. Configuración del SAI
Paso 1: Conexión de entrada al SAI
• Conecte el SAI únicamente a una toma de dos polos, tres cables con toma a tierra. Evite el uso de cables de extensión.
• Para los modelos de 208/220/230/240VAC: el cable se suministra con el SAI.
Nota: Para los modelos de baja tensión. Compruebe si el panel LCD se ilumina o no, o si indica la falta de conexión. Se
ilumina cuando el SAI está conectado a una toma no apropiada. (Consulte el servicio asistencia).
Paso 2: Conexión de salida del SAI
• Las tomas de salida son de dos tipos: tomas de corriente generales y enchufes programables. Conecte las cargas no
críticas a las salidas programables y los dispositivos críticos a las tomas generales. En caso de fallo eléctrico, puede
programar el SAI para aumentar el tiempo de autonomía a las cargas críticas y reducirlo para las cargas no críticas.
• Para los SAI 6K, siga los pasos abajo detallados para acceder a la configuración de los terminales de entrada y salida:
a) Quitar la tapita del bloque de terminales en la parte trasera del SAI.
b) Se recomienda el uso de cableado tipo AWG14 o 2.1mm2.
c) Al concluir las conexiones, compruebe que los cables están bien sujetos.
d) Vuelva a colocar la tapita del bloque de terminales.

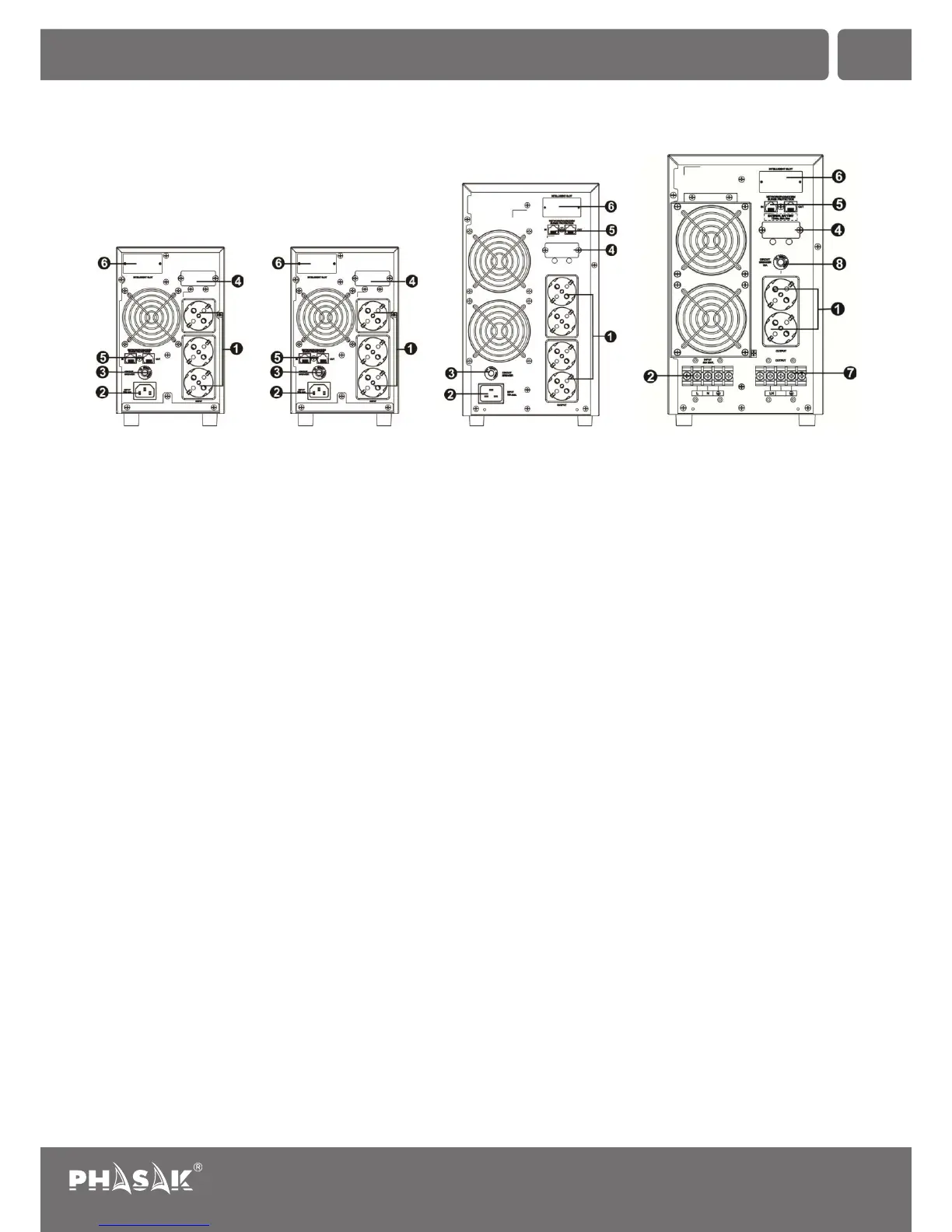

Vista panel posterior
Zócalos de salida Entrada de red CA Disyuntor Conector de baterías externas varía en función del modelo
PH 9210 (1K) PH 9220 (2K) PH 9230 (3K) PH 9260 (6K)
