Philips 32PFL5604/78 - Wiring Diagram 42 (P&S)

EN 38TCM3.2L LA 9.
Block Diagrams
2009-Jun-19
Wiring Diagram 42" (P&S)
P22 (B01)
11. BP-ADJ 9. GND 7. 3.3/5VSB
5. GND 3. GND 1. +24/12V
12. PB-ON/OFF 10. PW-ON 8. 3.3/5VSB
6. GND 4. +24/12V 2. +24/12V
P801 3. N 1. L
P25 (B10)
1. OUT_L- 2. OUT_L+ 3. OUT_R+ 4. OUT_R-
P23 (B10)
1. N.C. 2. SUBW-
3. SUBW+

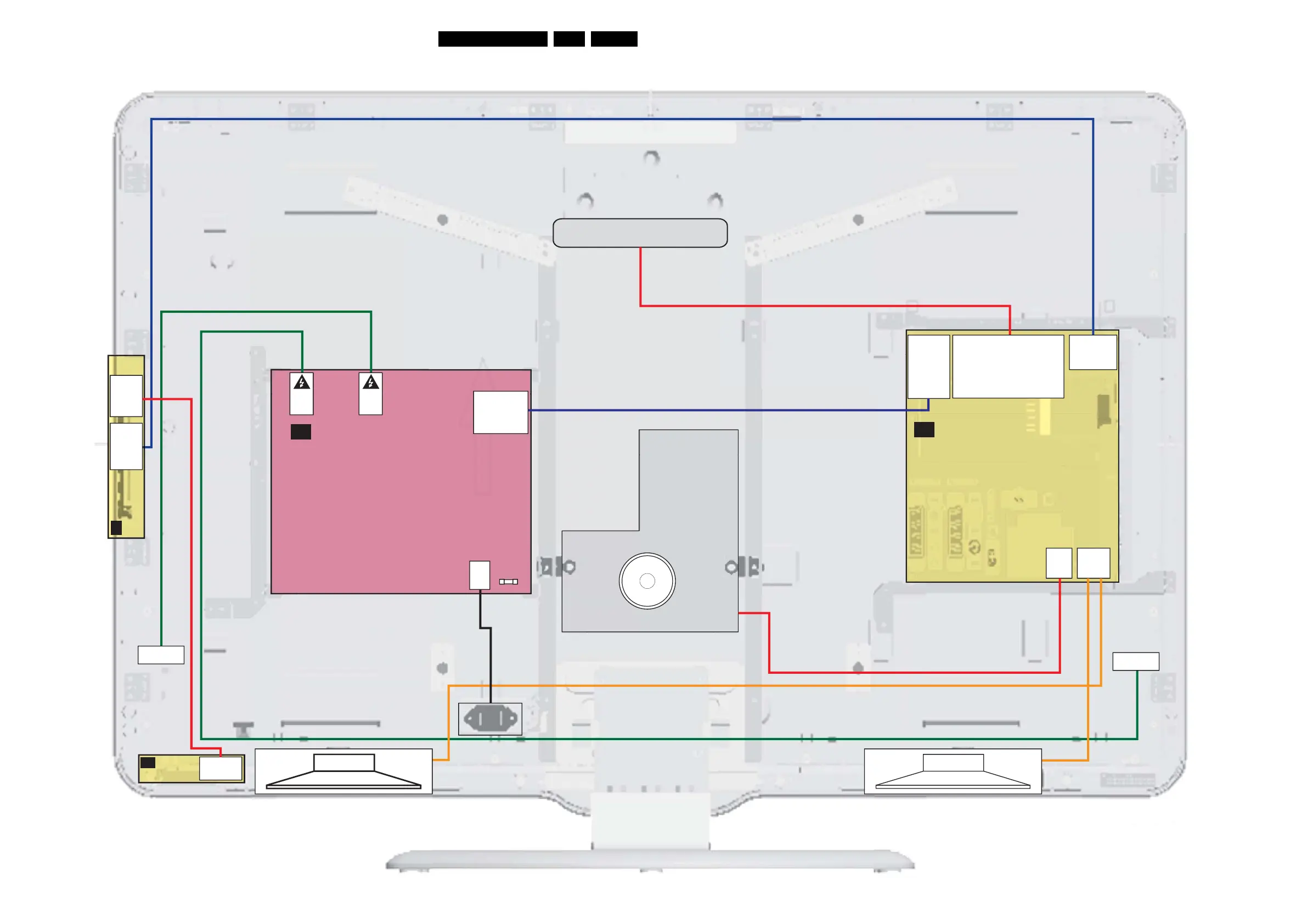

WIRING DIAGRAM 42" (P&S)
SSB
B
INLET
LCD DISPLAY
T5.0A
12. BL_ON
10. P_ON
8. N.C.
6. COM
4. +24V
2. +24V
P802
11. DIM
9. COM
7. +3.3VSB
5. COM
3. CO M
1 +24V
TO
BACKLIGHT
TO
BACKLIGHT
18530_401_090320.eps
090324
MAIN POWER SUPPLY
IPB
A
P17 (B10)
1. LVDSVDD
3. LVDSVDD
5. GND 7. GND 9. E4P 11. E3P
13. ECKP
15. E2P 17. E1P 19. EOP 21. DCR 23. NC
25. VBR EX 27. O4P 31. O3P
33. O2P 35. O1P 37. O0P 39. GND
2. LVDSVDD 4. LVDSVDD 6. GND 8. GND 10. E4N 12. E3N
14. ECKN 16. E2N 18. E1N 20. E0N 22. SEL LVDS
24. BIT SEL 27. VBR OUT 29. O4N 33. O3N 35. O3P 21. O1N 38. O0N 40. GND
P15 (B11)
7. ADIN1 6. KEY 5. GPIO_11 4. LED_RED 3. GND 2. OIRI_IN 1. 5VSB
RIGHT SPEAKER
SUB WOOFER
LEFT SPEAKER
P602
1. ADIN1
2. GPIO_11
3. LED-RED
4. GND
5. IR_IN
6. 3.3V
P601
1. 3.3V
2. IR_IN
3. GND
4. LED-RED
5. GPIO_11
6. KEY
7. ADIN1
KEYBOARD CONTROL
E
P1 1. ADIN1 2. LED2 3. LED1 4. GND 5. IR 6. +5V
IR LED PANEL
J
P902 1. HV2 2. HV2 P901 1. HV1 2. HV1
