Service
Service
Service
P06
Recorders Tape-Deck RT-1
Service
Manual
29 1444
DocumentationTechnique Service Dokumentation Documentazione di Servizio Huolte-Ohje Manual de Servicio Manual de Servicio
“Pour votre sécurité, ces documents
doivent étre utilisés par des spécia
listes agréés, seuls habilités a réparer
votre appareil en panne’.
Subject to modification
4822 725 14813
Printed in The Netherlands

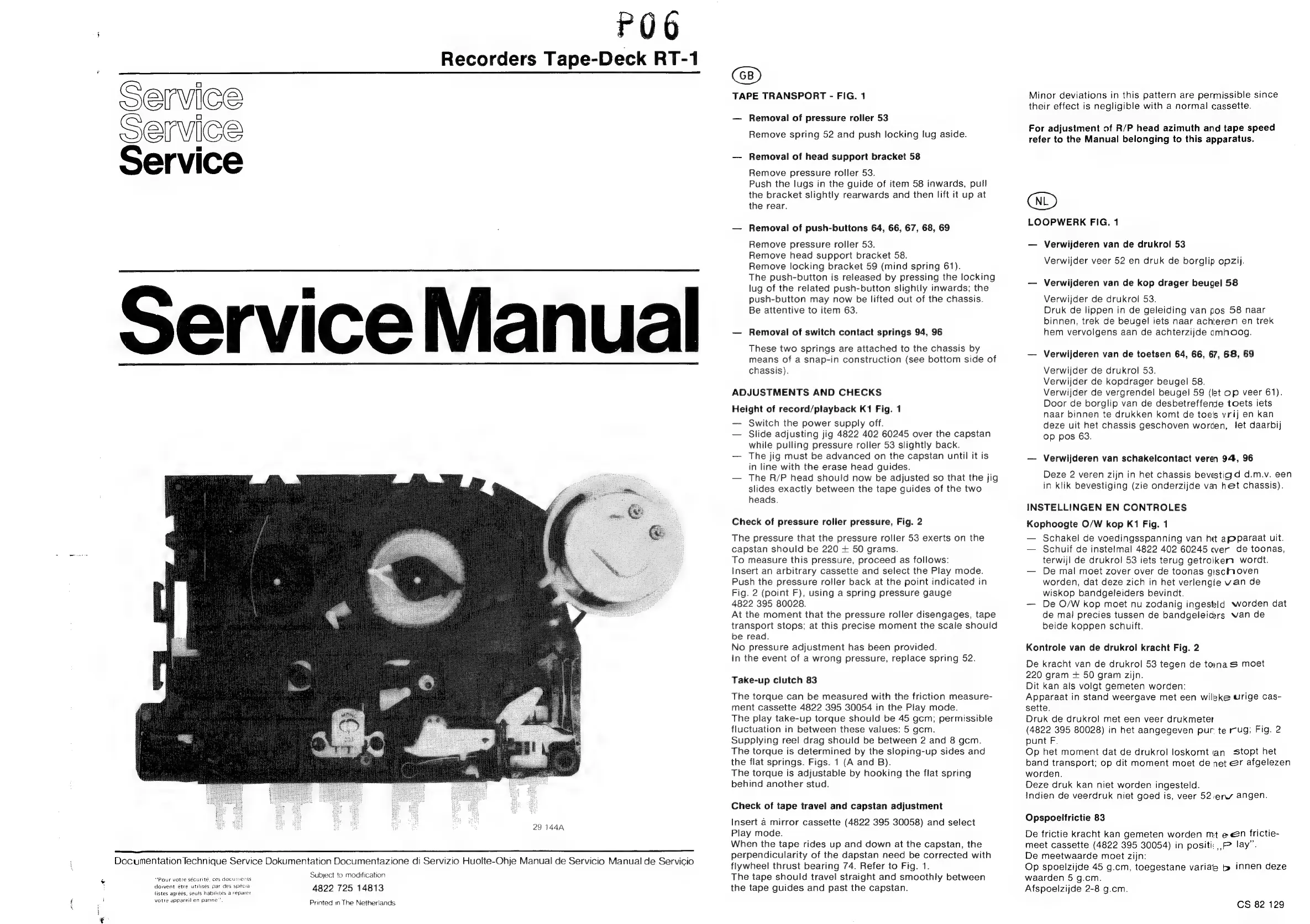

TAPE TRANSPORT - FIG. 1
— Removal of pressure roller 53
Remove spring 52 and push locking lug aside.
— Removal of head support bracket 58
Remove pressure roller 53.
Push the lugs in the guide of item 58 inwards, pull
the bracket slightly rearwards and then lift it up at
the rear.
— Removal of push-buttons 64, 66, 67, 68, 69
Remove pressure roller 53.
Remove head support bracket 58.
Remove locking bracket 59 (mind spring 61).
The push-button is released by pressing the locking
lug of the related push-button slighily inwards; the
push-button may now be lifted out of the chassis.
Be attentive to item 63.
— Removal of switch contact springs 94, 96
These two springs are attached to the chassis by
means of a snap-in construction (see bottom side of
chassis).
ADJUSTMENTS AND CHECKS
Height of record/playback K1 Fig. 1
— Switch the power supply off.
— Slide adjusting jig 4822 402 60245 over the capstan
while pulling pressure roller 53 slightly back.
— The jig must be advanced on the capstan until it is
in line with the erase head guides.
— The R/P head should now be adjusted so that the jig
slides exactly between the tape guides of the two
heads.
Check of pressure roller pressure, Fig. 2
The pressure that the pressure roller 53 exerts on the
capstan should be 220 + 50 grams.
To measure this pressure, proceed as follows:
Insert an arbitrary cassette and select the Play mode.
Push the pressure roller back at the point indicated in
Fig. 2 (point F), using a spring pressure gauge
4822 395 80028.
At the moment that the pressure roller disengages, tape
transport stops; at this precise moment the scale should
be read.
No pressure adjustment has been provided.
In the event of a wrong pressure, replace spring 52.
Take-up clutch 83
The torque can be measured with the friction measure-
ment cassette 4822 395 30054 in the Play mode.
The play take-up torque should be 45 gcm; permissible
fluctuation in between these values: 5 gcm.
Supplying reel drag should be between 2 and 8 gcm.
The torque is determined by the sloping-up sides and
the flat springs. Figs. 1 (A and B).
The torque is adjustable by hooking the flat spring
behind another stud.
Check of tape travel and capstan adjustment
Insert a mirror cassette (4822 395 30058) and select
Play mode.
When the tape rides up and down at the capstan, the
perpendicularity of the dapstan need be corrected with
flywheel thrust bearing 74. Refer to Fig. 1.
The tape should travel straight and smoothly between
the tape guides and past the capstan.
Minor deviations in this pattern are permissible since
their effect is negligible with a normal cassette.
For adjustment of R/P head azimuth and tape speed
refer to the Manual belonging to this apparatus.
QD
LOOPWERK FIG. 1
— Verwijderen van de drukroi 53
Verwijder veer 52 en druk de borglip opzij.
— Verwijderen van de kop drager beugel 58
Verwijder de drukrol 53.
Druk de lippen in de geleiding van pos 58 naar
binnen, trek de beugel iets naar achteren en trek
hem vervolgens aan de achterzijde omhoog.
— Verwijderen van de toetsen 64, 66, 67, 68, 69
Verwijder de drukrol 53.
Verwijder de kopdrager beugel 58.
Verwijder de vergrendel beugel 59 (let op veer 61).
Door de borglip van de desbetreffende toets iets
naar binnen te drukken komt de toels vrij en kan
deze uit het chassis geschoven worden, tet daarbij
Op pos 63.
— Verwijderen van schakelcontact veren 94, 96
Deze 2 veren zijn in het chassis bevestigd d.m.v. een
in klik bevestiging (zie onderzijde van het chassis).
INSTELLINGEN EN CONTROLES
Kophoogte O/W kop K1 Fig. 1
— Schakel de voedingsspanning van het appparaat uit.
— Schuif de instelmal 4822 402 60245 wer de toonas,
terwijl de drukro! 53 iets terug getroikern wordt.
— De mal moet zover over de toonas gischoven
worden, dat deze zich in het verlengile van de
wiskop bandgeleiders bevindt.
— De O/W kop moet nu zodanig ingestid worden dat
de mal precies tussen de bandgelei@rs wan de
beide koppen schuift.
Kontrole van de drukrol kracht Fig. 2
De kracht van de drukrol 53 tegen de toyna Ss moet
220 gram + 50 gram zijn.
Dit kan als volgt gemeten worden:
Apparaat in stand weergave met een wileke urige cas-
sette.
Druk de drukrol met een veer drukmeter
(4822 395 80028) in het aangegeven pur te rug; Fig. 2
punt F.
Op het moment dat de drukrol loskomt an Stopt het
band transport; op dit moment moet de net er afgelezen
worden.
Deze druk kan niet worden ingesteld.
Indien de veerdruk niet goed is, veer 52iernv angen.
Opspoelfrictie 83
De frictie kracht kan gemeten worden mt een frictie-
meet cassette (4822 395 30054) in positi: > lay”.
De meetwaarde moet Zijn:
Op spoelzijde 45 g.cm, toegestane variate f» innen deze
waarden 5 g.cm.
Afspoelzijde 2-8 g.cm.
