Philips LC03E - Testpoint Overview TV Board (23)

Block Diagrams, Testpoint Overviews, and Wiring Diagram
35LC03E 6.

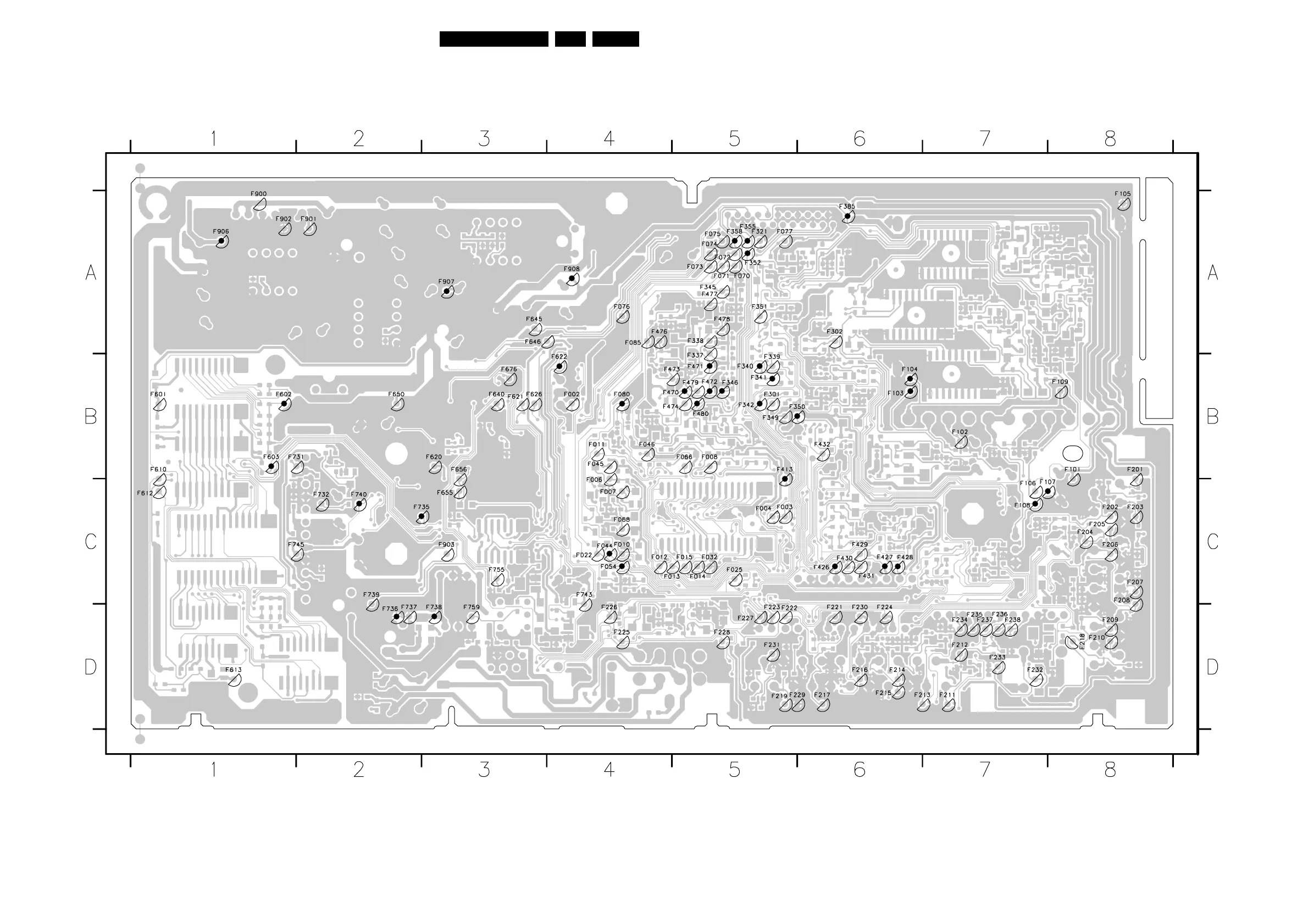

Testpoint Overview TV Board (23”)
CL 36532054_003.eps
061003
3139 123 5682.2
F002 B4
F003 C5
F004 C5
F006 C4
F007 C4
F008 B5
F010 C4
F011 B4
F012 C4
F013 C4
F014 C5
F015 C5
F022 C4
F025 C5
F032 C5
F044 C4
F045 B4
F046 B4
F054 C4
F066 B5
F068 C4
F070 A5
F071 A5
F072 A5
F073 A5
F074 A5
F075 A5
F076 A4
F077 A5
F080 B4
F085 A4
F101 B8
F102 B7
F103 B6
F104 B6
F105 A8
F106 C7
F107 C7
F108 C7
F109 B8
F201 B8
F202 C8
F203 C8
F204 C8
F205 C8
F206 C8
F207 C8
F208 C8
F209 D8
F210 D8
F211 D7
F212 D7
F213 D6
F214 D6
F215 D6
F216 D6
F217 D6
F218 D8
F219 D5
F221 D6
F222 D5
F223 D5
F224 D6
F225 D4
F226 D4
F227 D5
F228 D5
F229 D5
F230 D6
F231 D5
F232 D7
F233 D7
F234 D7
F235 D7
F236 D7
F237 D7
F238 D7
F301 B5
F302 A6
F321 A5
F337 B5
F338 A5
F339 B5
F340 B5
F341 B5
F342 B5
F345 A5
F346 B5
F349 B5
F350 B5
F351 A5
F352 A5
F355 A5
F358 A5
F385 A6
F413 B5
F426 C6
F427 C6
F428 C6
F429 C6
F430 C6
F431 C6
F432 B6
F470 B4
F471 B5
F472 B5
F473 B4
F474 B4
F476 A4
F477 A5
F478 A5
F479 B5
F480 B5
F601 B1
F602 B1
F603 B1
F610 B1
F612 C1
F613 D1
F620 B3
F621 B3
F622 B4
F626 B3
F640 B3
F645 A3
F646 A3
F650 B2
F655 C3
F656 B3
F676 B3
F731 B1
F732 C2
F735 C2
F736 D2
F737 D2
F738 D3
F739 C2
F740 C2
F743 C4
F745 C1
F755 C3
F759 D3
F900 A1
F901 A2
F902 A1
F903 C3
F906 A1
F907 A3
F908 A4
