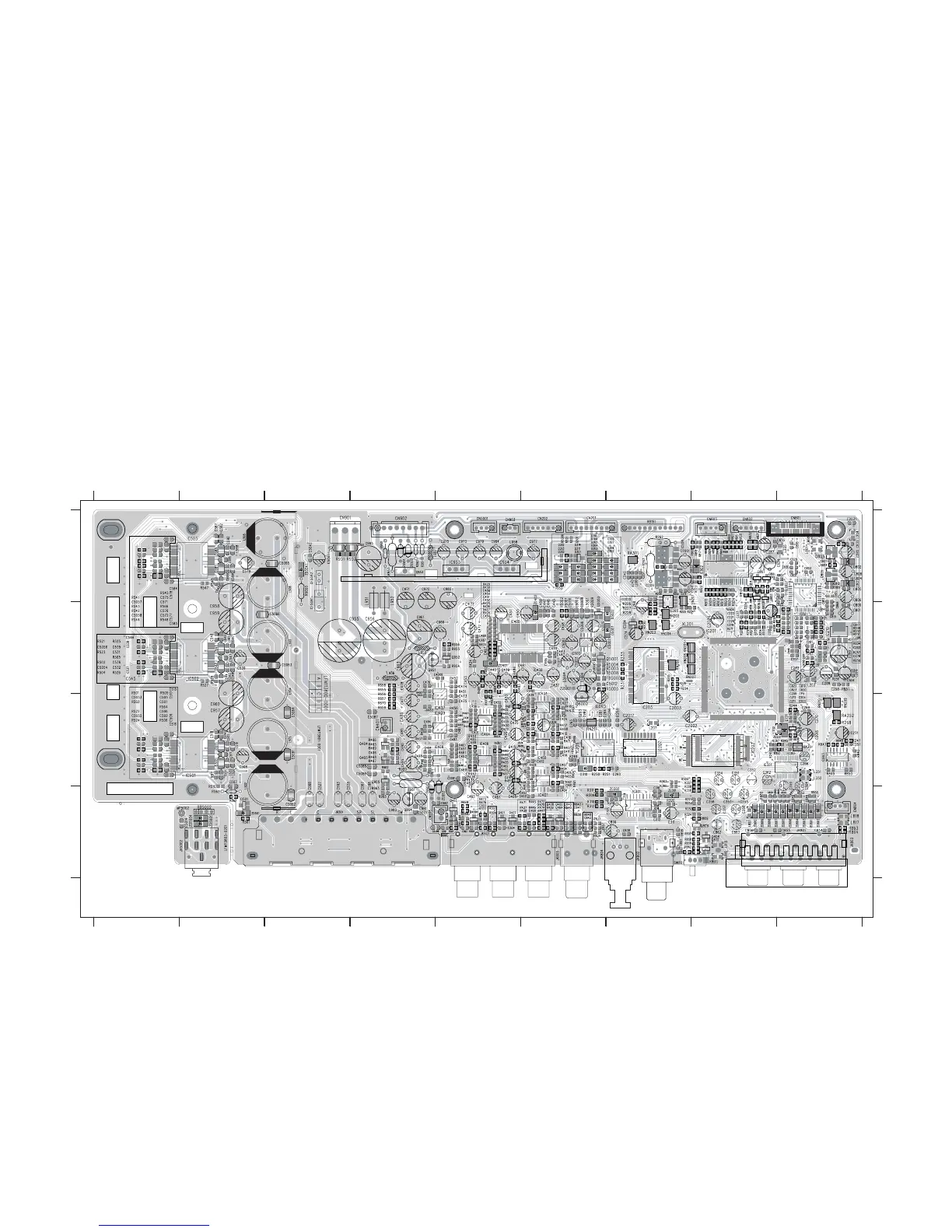

PCB LAYOUT - MAIN BOARD (TOP)
8-5
8-5
1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9
A
B
C
D
A
B
C
D
C201 B9
C202 B9
C203 C9
C204 C9
C205 B8
C206 B9
C207 B9
C208 B9
C209 C9
C212 C9
C216 A8
C221 B8
C222 B8
C226 B8
C231 B9
C233 B8
C234 B8
C235 B8
C236 A7
C237 A7
C240 A8
C242 A7
C243 A7
C255 C9
C256 C9
C257 C9
C259 C6
C260 D7
C261 C6
C262 C6
C263 C6
C264 C6
C265 C6
C266 C7
C268 C7
C269 C9
C270 C9
C271 C9
C274 B7
C275 A7
C277 A7
C278 B9
C280 B9
C281 B9
C283 B9
C285 A9
C287 A8
C288 B7
C289 B9
C301 D5
C302 D5
C303 D5
C304 D5
C311 D7
C312 D7
C313 D7
C314 D7
C315 D7
C316 D7
C351 D8
C352 D8
C353 D8
C354 D8
C355 D8
C356 D8
C357 D8
C358 D8
C359 D9
C362 D8
C364 D9
C365 C9
C366 C9
C367 C9
C401 D6
C402 D6
C403 D6
C404 D6
C405 D5
C406 D6
C407 C6
C408 D6
C409 D6
C410 D5
C411 C6
C412 C6
C413 C6
C414 C6
C415 C5
C416 C6
C417 C6
C418 C6
C419 C6
C420 C5
C421 C6
C422 C6
C423 C6
C424 C6
C425 C5
C426 C6
C427 C6
C428 C6
C429 C6
C430 C5
C431 C5
C432 C5
C433 C5
C434 C5
C435 C5
C436 C5
C437 C6
C438 B6
C439 B5
C440 B5
C441 B6
C442 B6
C443 B6
C444 B6
C445 B6
C446 B6
C447 B6
C448 B6
C449 B6
C453 B5
C454 B5
C455 B5
C456 B6
C457 B5
C458 A5
C461 D5
C462 C5
C463 D5
C464 D6
C465 C5
C466 C5
C467 D5
C468 D6
C469 C5
C471 B5
C472 B5
C473 C5
C474 C5
C475 C5
C476 B4
C477 C4
C478 C4
C479 C5
C480 B5
C481 C5
C482 C5
C483 C5
C484 C4
C485 C4
C486 C4
C487 B5
C488 C4
C490 C4
C491 C5
C492 C5
C493 C4
C494 C4
C495 C4
C497 B5
C501 C1
C502 C1
C505 C1
C506 C1
C507 D2
C508 C2
C595 A2
C598 D4
C801 B9
C803 A9
C804 A9
C805 A9
C806 B9
C807 A9
C808 A9
C809 B9
C811 A9
C812 A9
C813 B9
C814 B9
C815 B9
C816 A9
C817 B9
C819 C9
C820 C9
C822 C9
C823 C9
C825 B9
C826 B9
C827 A9
C830 A9
C831 A9
C832 A9
C833 A8
C546 B1
C547 B2
C548 B2
C549 B2
C560 B2
C561 B2
C562 B2
C567 D4
C568 D3
C571 B1
C572 B1
C575 B1
C576 B1
C577 B1
C578 B1
C579 A2
C580 A2
C581 A2
C582 A2
C583 A2
C584 A1
C585 B1
C586 A2
C587 A2
C588 A2
C589 A2
C590 A2
C593 D3
C834 A9
C835 A9
C837 D6
C840 D6
C841 D6
C844 D9
C846 D9
C848 D9
C850 D8
C854 D9
C855 D9
C856 D8
C857 D7
C858 D7
C859 D8
C951 A3
C952 A4
C955 B3
C956 B4
C957 C2
C958 B2
C959 B2
C960 C2
C961 B4
C963 B4
C965 A5
C966 B5
C967 A8
IC503 A2
IC801 B9
IC802 A8
IC953 A5
IC954 A5
IC5001 B6
JK401 D5
JK501 D3
JK801 D9
JK802 D7
JK805 D6
JK5002 D2
L202 C8
L203 B9
L204 A9
L205 A9
L207 C7
L351 C9
L352 D9
L501 C3
L502 D2
L503 B3
L504 C3
L505 A2
L506 A3
L801 A9
L802 A9
L823 D8
R434 D5
R435 C5
R436 D5
R437 D6
R438 D6
R439 D6
R440 C5
R441 C5
R442 D5
R443 C5
R444 C5
R445 D6
R446 D6
R447 D6
R448 D5
R449 D5
R450 D5
R451 C5
R452 B5
R453 C4
R454 C4
R455 C5
R456 C5
R457 C4
R458 C4
R459 D4
R460 C5
R461 C5
C5008 B6
C5009 B6
C5010 B6
C5011 C6
C5012 B7
C5014 D2
C5041 A3
C5042 A3
C5053 C1
C5054 B1
C5055 C1
C5056 B1
C5057 B1
C5058 B1
C5061 C3
C5062 D3
C5063 B3
C5064 C3
C5065 A3
C5066 B3
C5077 D4
C5081 D5
C5085 C4
C5086 D4
C5087 C4
C5088 D4
CF5041 B3
CF5042 A3
CN201 A6
CN202 A6
CN5001 A5
CN801 A9
CN802 A8
CN803 A8
CN901 A3
CN902 A4
CN903 A5
CN908 D4
D301 A6
D302 A7
D303 A6
D304 A6
D305 A6
D306 A6
D307 A7
D308 A7
D309 A7
D310 D6
D311 A6
D312 A6
D313 A6
D314 A6
D315 A6
D316 A6
D801 A9
D802 A9
R505 C1
R506 C1
R510 D2
R511 C2
R521 B1
R522 C1
R523 B1
R524 C1
R525 B1
R526 B1
R527 B2
R528 B2
R541 B1
R542 B1
R543 B1
R544 B1
R545 B1
R546 B1
R547 A2
R548 A2
R561 D2
R562 D2
R563 D2
R564 C1
R565 B1
R566 B1
R655 C4
R656 C4
R826 A8
R827 A8
R828 A8
R829 B8
R830 B8
R831 A8
R832 A8
R834 B8
R835 A8
R838 D6
R840 D6
R845 C9
R850 C9
R852 D9
R853 D9
R854 D9
R855 D9
R865 D8
R951 A3
R952 A3
R953 A6
R954 B5
R955 B5
R956 B5
R957 A4
R961 D4
R962 C4
R963 D4
R965 D4
R968 A4
R4007 C4
R5001 B6
R5002 B6
R5003 B7
R5004 B7
R5005 C7
R5006 A6
R5007 B6
R5008 B7
R5009 B6
R5050 A3
RA301 A7
RA351 C9
RA352 C9
RB5002 D2
RN201 B8
RN202 B7
RN203 B7
RN204 B7
RN205 B7
RN206 B7
RN207 B7
RN208 B7
RN210 C9
RN211 C6
SW801 D7
XL201 B7
ZD202 A4
ZD301 D7
ZD302 D7
ZD401 B5
ZD402 B6
ZD501 D2
ZD801 D9
ZD802 D9
ZD803 D9
ZD804 D9
ZD805 D9
ZD806 D9
ZD807 D8
ZD808 D8
ZD809 D8
ZD810 D8
ZD951 A4
ZD5001 C6
ZD5041 A3
L951 B4
L952 B4
L955 B4
L956 B4
L957 A4
L958 A5
L5001 B6
L5002 B6
MP5002 D2
Q301 A6
Q401 D5
Q402 D6
Q403 D5
Q501 D2
Q801 A8
Q802 A8
Q803 B8
Q804 B8
Q805 A9
Q806 A9
Q951 B4
Q952 B5
Q953 A4
Q954 D4
Q955 D4
Q5001 B7
Q5002 C6
Q5003 B6
D803 A8
D5001 B7
D5002 B7
FB5003 B7
IC201 B8
IC202 C8
IC203 C7
IC204 B7
IC205 B7
IC206 C6
IC207 C7
IC208 A7
IC209 A7
IC210 B9
IC301 D7
IC351 C8
IC401 D6
IC402 C6
IC403 C6
IC404 C5
IC404 C5
IC405 B5
IC406 C5
IC407 C5
IC408 C5
IC409 C5
IC501 D2
IC502 B2
R201 B9
R202 B9
R203 B9
R204 B9
R205 B9
R206 B9
R208 B9
R210 B8
R211 B8
R213 B8
R214 B8
R215 B8
R217 B8
R218 B8
R219 B8
R220 B8
R223 A8
R224 B7
R225 B7
R226 B7
R227 B7
R228 B7
R230 B7
R233 B7
R234 C7
R235 B7
R236 C7
R237 B7
R406 C6
R407 C6
R408 C6
R409 C6
R410 C6
R411 C6
R412 C6
R413 C6
R414 C6
R415 C6
R416 C6
R417 C6
R418 C6
R419 C6
R420 C5
R421 C5
R422 C5
R423 C5
R424 B5
R425 B5
R426 B5
R427 B5
R428 B5
R429 A5
R430 A5
R431 D5
R432 C5
R433 C5
R311 D6
R312 D6
R315 D7
R316 D7
R319 D7
R320 D7
R321 A6
R322 A6
R323 D7
R324 D7
R351 C8
R352 D7
R353 D7
R355 D7
R357 D7
R358 D7
R359 D7
R360 D7
R363 D7
R401 D6
R402 D6
R4021 C5
R4022 C5
R4023 C5
R4024 C5
R403 D6
R404 C6
R405 D6
R462 C4
R463  C5
R464 C5
R470 B5
R471 D6
R472 D6
R481 D5
R482 C6
R483 C5
R484 C5
R485 C5
R486 C5
R487 C5
R488 C6
R489  B5
R490 B5
R491 C5
R492 B5
R493 D6
R494 D6
R495 C6
R496 C6
R497 C6
R498 C6
R501 C1
R502 B1
R503 C1
R504 B1
R657 C4
R658 C4
R659 C4
R670 C4
R801 A8
R802 A8
R803 A8
R804 A9
R805 A9
R806 B8
R807 A9
R808 A8
R809 B8
R810 A8
R811 A8
R812 A8
R813 A8
R814 A8
R815 B8
R816 B8
R818 A8
R819 A8
R820 B8
R821 A8
R822 B8
R823 A8
R824 B8
R825 A8
C509 C1
C510 C1
C511 C2
C512 C2
C513 D2
C514 C2
C515 C1
C516 C1
C517 C2
C518 C2
C519 C2
C520 C2
C521 C2
C522 D2
C527 D3
C528 D3
C531 B1
C532 B1
C535 B1
C536 B1
C537 B1
C538 B1
C539 B2
C541 B2
C542 B2
C543 B2
C544 B2
C545 B1
C970 A4
C971 A4
C973 A5
C975 A5
C977 A6
C979 A5
C981 D4
C982 D5
C983 D4
C984 A5
C2001 A7
C2002 C7
C2003 C7
C2015 C9
C2016 B9
C2017 C7
C2019 B9
C2020 B7
C2024 B8
C2031 A9
C4008 B5
C5001 B6
C5002 B6
C5003 B6
C5004 B6
C5005 B6
C5006 B6
C5007 B7
R243 C9
R244 C9
R245 C9
R246 C9
R247 C9
R249 C6
R250 D6
R251 D7
R253 A7
R255 A7
R256 A7
R257 B9
R258 B9
R259 B9
R260 A4
R261 A4
R262 A7
R263 A7
R301 D5
R302 D5
R303 D5
R304 D5
R305 D5
R306 D5
R307 D5
R308 D5
R309 D6
R310 D6
