Philips MX3900D - Page 99

ELECTRICAL PARTS LIST - CONTROL BOARD
10-6
10-6
MISCELLANEOUS
1800 4822 242 72066 Ceram Filter 8MHz
1801 2422 025 17065 FFC Connector 16Pin Vert.
1802 2422 025 17788 FFC Connector 8Pin Vert.
CAPACITORS
2800 4822 126 13879 220nF +80/-20% 16V
2801 2238 586 59812 100nF 10% 50V
2802 2238 586 59812 100nF 10% 50V
2803 2238 586 59812 100nF 10% 50V
2808 4822 124 40433 47uF 20% 25V
2810 2238 586 59812 100nF 10% 50V
2811 2238 586 59812 100nF 10% 50V
2812 2238 586 59812 100nF 10% 50V
2813 2238 586 59812 100nF 10% 50V
2814 2238 586 59812 100nF 10% 50V
RESISTORS
3800 4822 051 30472 4k7 5% 0,062W
3801 4822 051 30472 4k7 5% 0,062W
3802 4822 051 30472 4k7 5% 0,062W
3803 4822 051 30472 4k7 5% 0,062W
3804 4822 051 30472 4k7 5% 0,062W
3805 4822 051 30472 4k7 5% 0,062W
3806 4822 051 30472 4k7 5% 0,062W
3807 4822 051 30472 4k7 5% 0,062W
3808 4822 051 30472 4k7 5% 0,062W
3809 4822 051 30472 4k7 5% 0,062W
3810 4822 051 30103 10k 5% 0,062W
3811 4822 051 30154 150k 5% 0,062W
3815 5322 117 13057 820R 1% 0,063W
3816 4822 051 30479 47R 5% 0,062W
3818 4822 051 30479 47R 5% 0,062W
3819 5322 117 13057 820R 1% 0,063W
3820 5322 117 13057 820R 1% 0,063W
3821 4822 051 30479 47R 5% 0,062W
3823 4822 051 30479 47R 5% 0,062W
3824 5322 117 13057 820R 1% 0,063W
3826 4822 117 12148 1R5 5% 0,33W
3827 4822 051 30101 100R 5% 0,062W
3828 4822 051 30101 100R 5% 0,062W
3829 4822 051 30101 100R 5% 0,062W
3830 4822 051 30103 10k 5% 0,062W
3831 4822 051 30103 10k 5% 0,062W
3832 4822 051 30272 2k7 5% 0,062W
3833 4822 051 30272 2k7 5% 0,062W
3834 4822 051 30272 2k7 5% 0,062W
3835 4822 051 30272 2k7 5% 0,062W
3836 4822 051 30272 2k7 5% 0,062W
3837 4822 051 30272 2k7 5% 0,062W
3838 4822 051 30333 33k 5% 0,062W
3839 4822 051 30272 2k7 5% 0,062W
3840 4822 051 30272 2k7 5% 0,062W
3841 4822 051 30103 10k 5% 0,062W
3842 4822 051 30103 10k 5% 0,062W
3845 4822 051 20008 0R Jumper 0805
3850 4822 117 12706 10k 1% 0,063W
3851 4822 117 12706 10k 1% 0,063W
3852 4822 117 12706 10k 1% 0,063W
3853 4822 117 12706 10k 1% 0,063W
3854 4822 117 12706 10k 1% 0,063W
3855 4822 117 12706 10k 1% 0,063W
3856 4822 117 12706 10k 1% 0,063W
3857 4822 117 12706 10k 1% 0,063W
3858 4822 051 30102 1k 5% 0,062W
3859 4822 051 30103 10k 5% 0,062W
3860 5322 117 13017 100R 1% 0,063W
3861 2322 704 62002 2k 1% 0,063W
3862 4822 117 12706 10k 1% 0,063W
3863 4822 053 10228 2R2 5% 1W
4800 4822 051 30008 0R Jumper 0603
4802 4822 051 30008 0R Jumper 0603
4803 4822 051 30008 0R Jumper 0603
4804 4822 051 30008 0R Jumper 0603
4805 4822 051 20008 0R Jumper 0805
4806 4822 051 30008 0R Jumper 0603
4807 4822 051 30008 0R Jumper 0603
4808 4822 051 30008 0R Jumper 0603
4809 4822 051 20008 0R Jumper 0805
4810 4822 051 20008 0R Jumper 0805
4811 4822 051 30008 0R Jumper 0603
4812 4822 051 30008 0R Jumper 0603
4813 4822 051 30008 0R Jumper 0603
4814 4822 051 30008 0R Jumper 0603
4816 4822 051 20008 0R Jumper 0805
4817 4822 051 20008 0R Jumper 0805
4818 4822 051 20008 0R Jumper 0805
4819 4822 051 30008 0R Jumper 0603
4820 4822 051 30008 0R Jumper 0603
4821 4822 051 20008 0R Jumper 0805
4822 4822 051 20008 0R Jumper 0805
TRANSISTORS & INTEGRATED CIRCUITS
7800 4822 209 72042 MC78L05ACP, Stabilizer
7801 9322 150 41668 TMP87P809M Microcontroller
7803 4822 209 62059 TCA0372DP1, 2-Fold Op-Amp.
7805 4822 209 62059 TCA0372DP1, 2-Fold Op-Amp.
7806 3198 010 42320 BC857BW
Note: Only the parts mentioned in this list are normal service
spare parts.
121 3103 308 54710 5DTC Mechanism w/o Electronics
152 3139 119 00311 DVD Mechanism Sanyo-DV33SS
252 3139 113 27501 Damper-Rubber (50 Degrees)
253 3139 113 27501 Damper-Rubber (50 Degrees)
1101 3139 118 56941 Mono FE (Front End) PCB Assembly
CD222
1102 3139 111 02151 FFC Cable 40P 10cm BD
1103 3139 111 02141 FFC Cable 7P 10cm BD
1601 3139 118 56481 Mono BE (Back End) PCB Assembly
CD222
1603 3139 111 01671 FFC Cable 24P 21cm AD
1604 3139 110 35620 FFC Cable 8P 25cm BD
8021 3103 308 93110 FFC Cable 16P 6cm AD
Note: Only the parts mentioned in this list are normal service
spare parts.

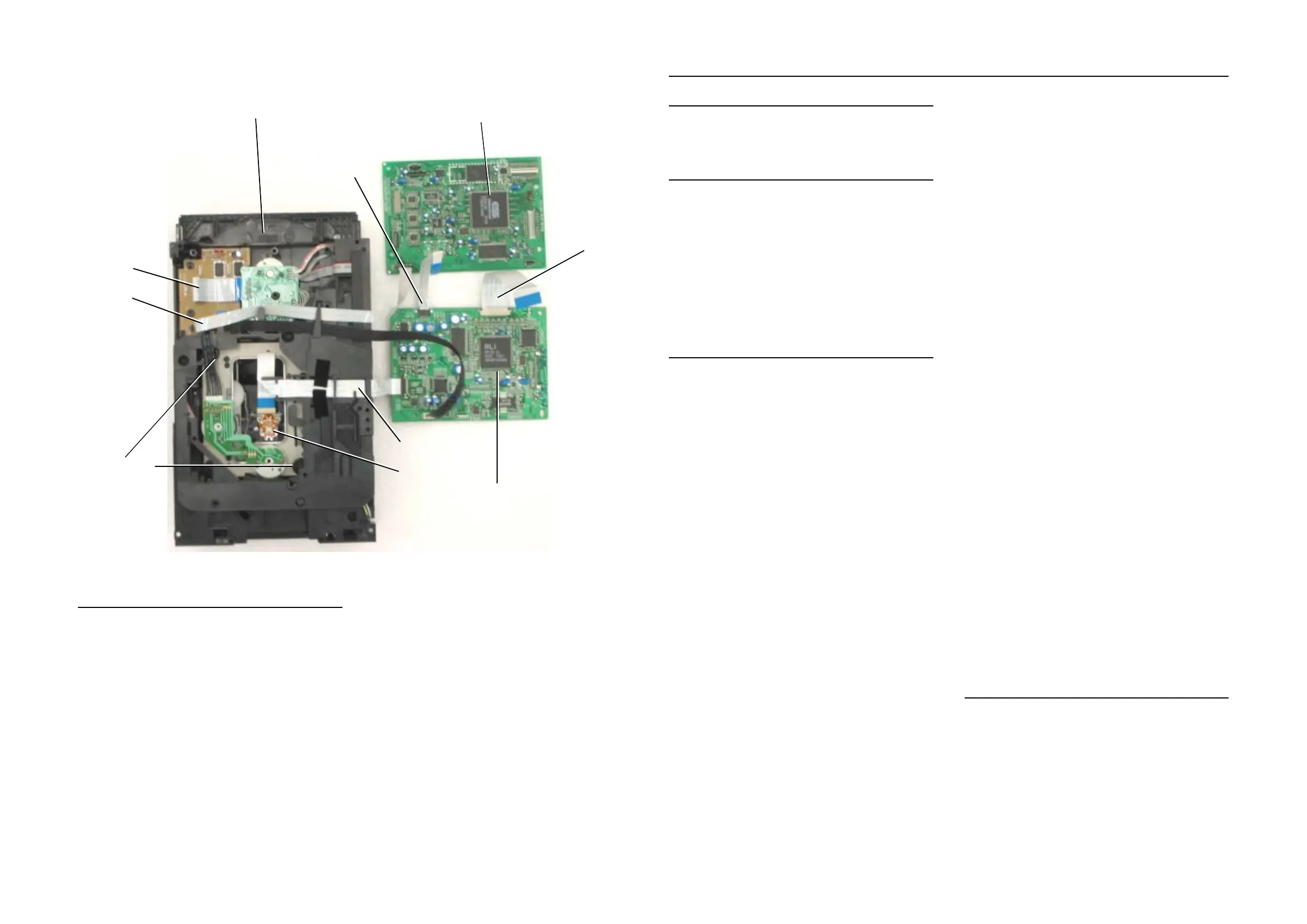

DVD MODULE PARTS LIST
121
1601
1103
1102
1101
1603
152
252 & 253
8201
1604
DVD MODULE COMPONENTS
Notes:
For Mono FE and Mono BE pc board assembly electrical parts
please refer to Chapter 11 and 12.
