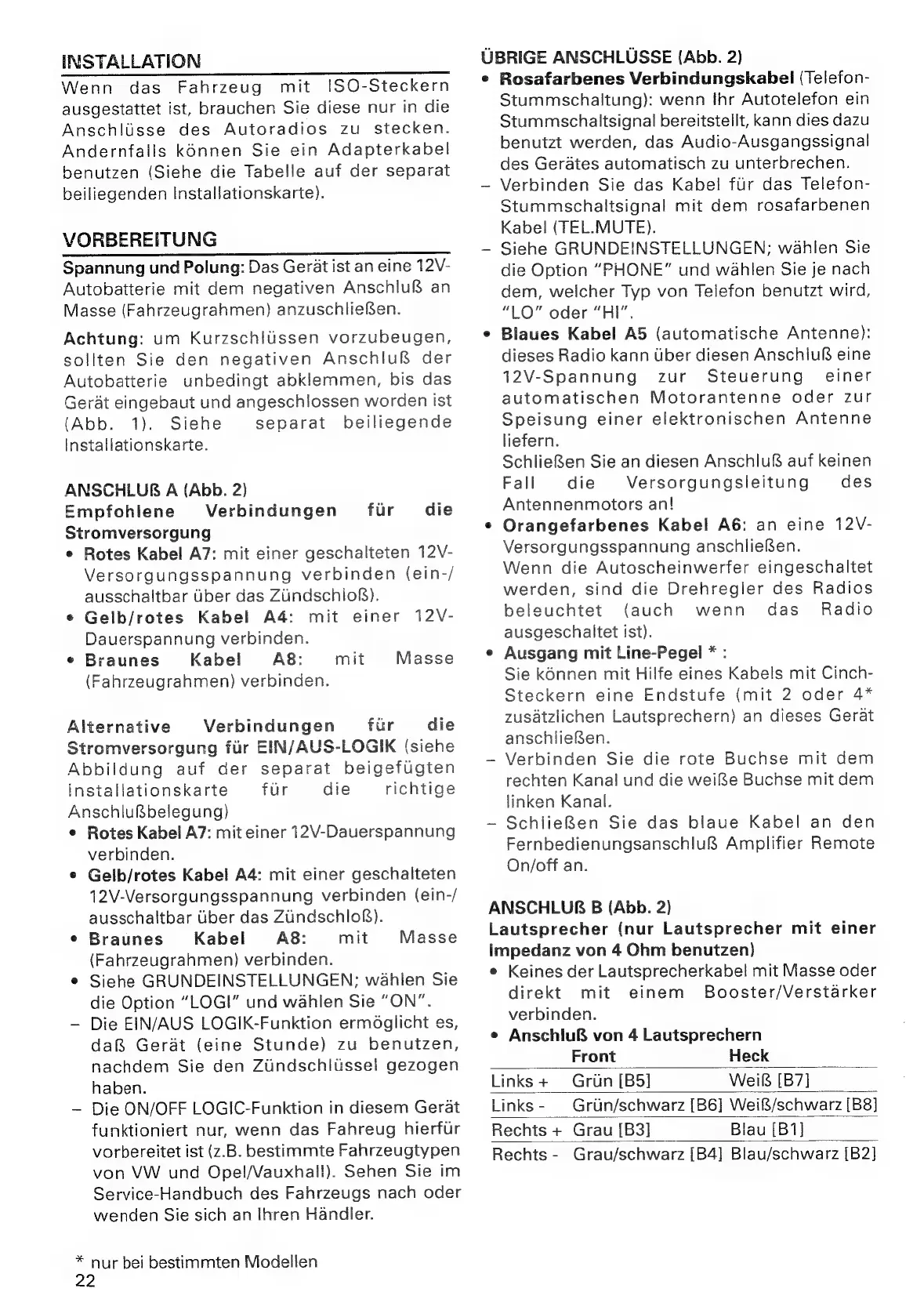

Philips RC369 - Page 12

INSTALLATION
Wenn das Fahrzeug mit !SO-Steckern
ausgestattet
ist,
brauchen
Sie
diese
nur
in
die
Anschlisse des Autoradios zu stecken.
Andernfalls kOnnen Sie ein Adapterkabel
benutzen (Siehe die Tabelle auf der separat
beiliegenden Installationskarte).
VORBEREITUNG
Spannung und Polung: Das Gerat ist an eine 12V-
Autobatterie mit dem negativen Anschlufg an
Masse (Fahrzeugrahmen) anzuschliefen.
Achtung: um Kurzschlussen vorzubeugen,
sollten Sie den negativen Anschluf& der
Autobatterie unbedingt abklemmen, bis das
Gerat eingebaut und angeschlossen worden ist
(Abb. 1). Siehe separat beiliegende
installationskarte.
ANSCHLUR A (Abb. 2)
Empfohlene Verbindungen fur die
Stromversorgung
e Rotes Kabel A7: mit einer geschalteten 12V-
Versorgungsspannung verbinden (ein-/
ausschaltbar Uber das ZUndschio’s).
¢ Gelb/rotes Kabel A4: mit einer 12V-
Dauerspannung verbinden.
¢ Braunes Kabel As: mit Masse
(Fahrzeugrahmen) verbinden.
Alternative Verbindungen fur die
Stromversorgung fur EIN/AUS-LOGIK (siehe
Abbildung auf der separat beigefugten
installationskarte fur die richtige
Anschlufibelegung)
e Rotes Kabel A7: mit einer 12V-Dauerspannung
verbinden.
e Gelb/rotes Kabel A4: mit einer geschalteten
12V-Versorgungsspannung verbinden (ein-/
ausschaltbar iber das Zundschlof).
e Braunes’ Kabel Ag: mit
(Fahrzeugrahmen) verbinden.
e Siehe GRUNDEINSTELLUNGEN; wahlen Sie
die Option “LOGI” und wahlen Sie “ON”.
— Die EIN/AUS LOGIK-Funktion ermdglicht es,
dafS§ Gerat (eine Stunde) zu benutzen,
nachdem Sie den Zuindschlitssel gezogen
haben.
— Die ON/OFF LOGIC-Funktion in diesem Gerat
funktioniert nur, wenn das Fahreug hierfur
vorbereitet ist (z.B. bestimmte Fahrzeugtypen
von VW und Opel/Vauxhall). Sehen Sie im
Service-Handbuch des Fahrzeugs nach oder
wenden Sie sich an Ihren Handler.
Masse
* nur bei bestimmten Modellen
22
UBRIGE ANSCHLUSSE (Abb. 2)
¢ Rosafarbenes Verbindungskabel (Telefon-
Stummschaltung): wenn Ihr Autotelefon ein
Stummschaltsignal bereitstellt, kann dies dazu
benutzt werden, das Audio-Ausgangssignal
des Gerates automatisch zu unterbrechen.
~ Verbinden Sie das Kabel fur das Telefon-
Stummschaltsignal mit dem rosafarbenen
Kabel (TEL.MUTE).
— Siehe GRUNDEINSTELLUNGEN; wahlen Sie
die Option “PHONE” und wahlen Sie je nach
dem, welcher Typ von Telefon benutzt wird,
“LO” oder “HI”.
e Biaues Kabel A5 (automatische Antenne):
dieses Radio kann Uber diesen Anschlufg eine
12V-Spannung zur Steuerung einer
automatischen Motorantenne oder zur
Speisung einer elektronischen Antenne
liefern.
SchlieBen Sie an diesen AnschlufS auf keinen
Fall die Versorgungsleitung des
Antennenmotors an!
¢ Orangefarbenes Kabel A6: an eine 12V-
Versorgungsspannung anschliefen.
Wenn die Autoscheinwerfer eingeschaltet
werden, sind die Drehregler des Radios
beleuchtet (auch wenn das_ Radio
ausgeschaltet ist).
¢ Ausgang mit Line-Pegel * :
Sie kOnnen mit Hilfe eines Kabels mit Cinch-
Steckern eine Endstufe (mit 2 oder 4*
zusatzlichen Lautsprechern) an dieses Gerat
anschlieBen.
- Verbinden Sie die rote Buchse mit dem
rechten Kanal und die weifSe Buchse mit dem
linken Kanal.
~ SchlieBen Sie das blaue Kabel an den
Fernbedienungsanschlu& Amplifier Remote
On/off an.
ANSCHLUB B (Abb. 2)
Lautsprecher (nur Lautsprecher mit einer
impedanz von 4 Ohm benutzen)
¢ Keines der Lautsprecherkabel mit Masse oder
direkt mit einem Booster/Verstarker
verbinden.
e AnschluB& von 4 Lautsprechern
Front Heck
Links + Grun [B5] Weil [B7]
Links- Grun/schwarz [B6] Weif/schwarz [B8]
Rechts + Grau [B3]
Rechts -
lau [B1}
Grau/schwarz [B4] Blau/schwarz [B2]
