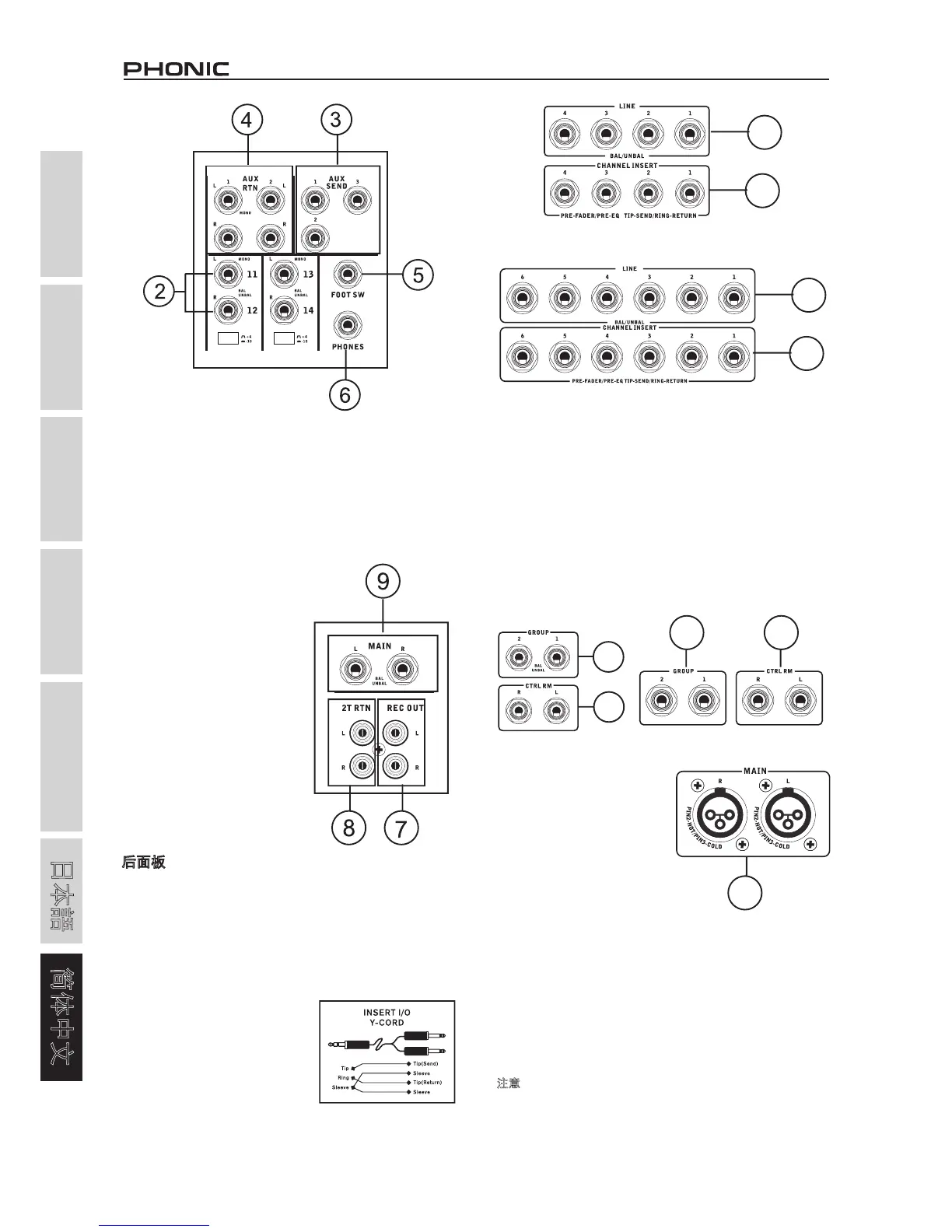

注意：将任意设备插入调音台相应的EFX Return输入(例如，AUX
Return 2)，调音台的内置数字效果处理器将不再作用。
5、踏板开关插孔
这些端子包括一个踏板开关，可远程开启和旁通内置数字效果处
理器。
6、耳机输出
这个立体声输出端口可连接耳机监听混音，耳机输出音量由
Control Room/Phonesl Room/Phones Room/Phones控制调节。
7、2T录音/录音输出
伴随的TRIM音量削减控制可调节
输出信号的电平，从而控制音频音
量和音质。
8、2T倒送
这些RCA输入可并联外部设备，如
次级调音台或外部效果处理器，接
收其它声源处理的信号，然后输往
Main L和R或Phones混音总线。
9、主输出
这两个1/4"Phone插孔可输送主混
音总线输出的最终立体声高电平信
号。主要作用是将主输出信号输往
外部设备，如功率放大器(之后可
连接一对音箱)，其它调音台，以
及一系 列其它可能的信号处理器
(均衡器，分频器，等等)。
后面板
10、高电平输入
这些输入可连接常见的1/4" TRS" TRS TRS平衡式或TS非平衡式输入，接收
平衡式或非平衡式信号。该输入的数目取决于您所购买的调音台
型号。高电平输入可连接一系列的高电平设备，如键盘乐器，鼓
声产生器，电吉他和多种其他乐器。
11、声道插入
位于 AM442D USB 和 AM642D
U S B 的 后 面 板 上 ， 这 些 T R S
Phone插孔主要用于将外部设备，如
动态处理器或均衡器连接至Mono输
入声道。AM442D USB的声道1至
4，AM642D USB的声道1至6都设有
声道插入点。此连接需配备一根Y型
连接线将调音台的信号(前置音量推
杆和前置均衡)传送至外部处理器或
从外部处理器接收回传至调音台的
信号。
12、控制室输出
这两个1/4"Phone输出插座可输送Control Room/Phones音量控制
调节的信号。此输出的应用相当广泛，可将调音台的信号输送至
有源监听音箱，用于监听控制台的音频信号，或者连接外部信号
处理设备或调音台，还可用做"侧面补偿"输出，将信号传送至主
音箱无法覆盖的室内区域。
13、群组输出
这些1/4" phone phone插座输出为主面板上群组1，2音量推杆所控制的
信号的最终输出端口。这些输出信号可用于多种设备，如调音
台，信号处理器，功率放大器以及与主音箱一起使用的音箱，为
用户提供更完美的音频体验。
14、主输出
这两个XLR插孔可输送主混音总
线输出的最终立体声高电平信
号。主要作用是将主输出信号输
往外部设备，如功率放大器(之
后可连接一对音箱)，其它调音
台，以及一系列其它可能的信
号处理器(均衡器，分频器，等
等)。
15、USB接口
该接口可将 AM442D USB 和 AM642D USB 连接至任意装有
Windows或MAC操作系统的计算机，这样一来用户即可将立体
声信号传送至计算机或从计算机接收回传至 AM442D USB 和
AM642D USB 的立体声信号
16、虚拟电源开关
此开关开启时，将打开所有麦克风输入的+48V虚拟电源，可连接
电容式麦克风(即无需使用电池的)。虚拟电源开启后，左声道电
平表上的一个LED灯将变亮。开启虚拟电源前，请务必将所有的
电平控制调至最低，以防音箱突然产生刺耳的噪音。
注意：虚拟电源应与平衡式麦克风一起使用。开启虚拟电源时，
请勿在麦克风声道上使用非平衡式麦克风和乐器。虚拟电源对大
部分的动圈式麦克风不会造成损害，如果不确定麦克风的类型，
请查询相关使用手册。
10
11
AM642D USB
10
11
AM442D USB
12
13
AM642D
USB
12
13
14
AM442D USB
