29SONIC STATION 22 / SONIC STATION 32
连接操作

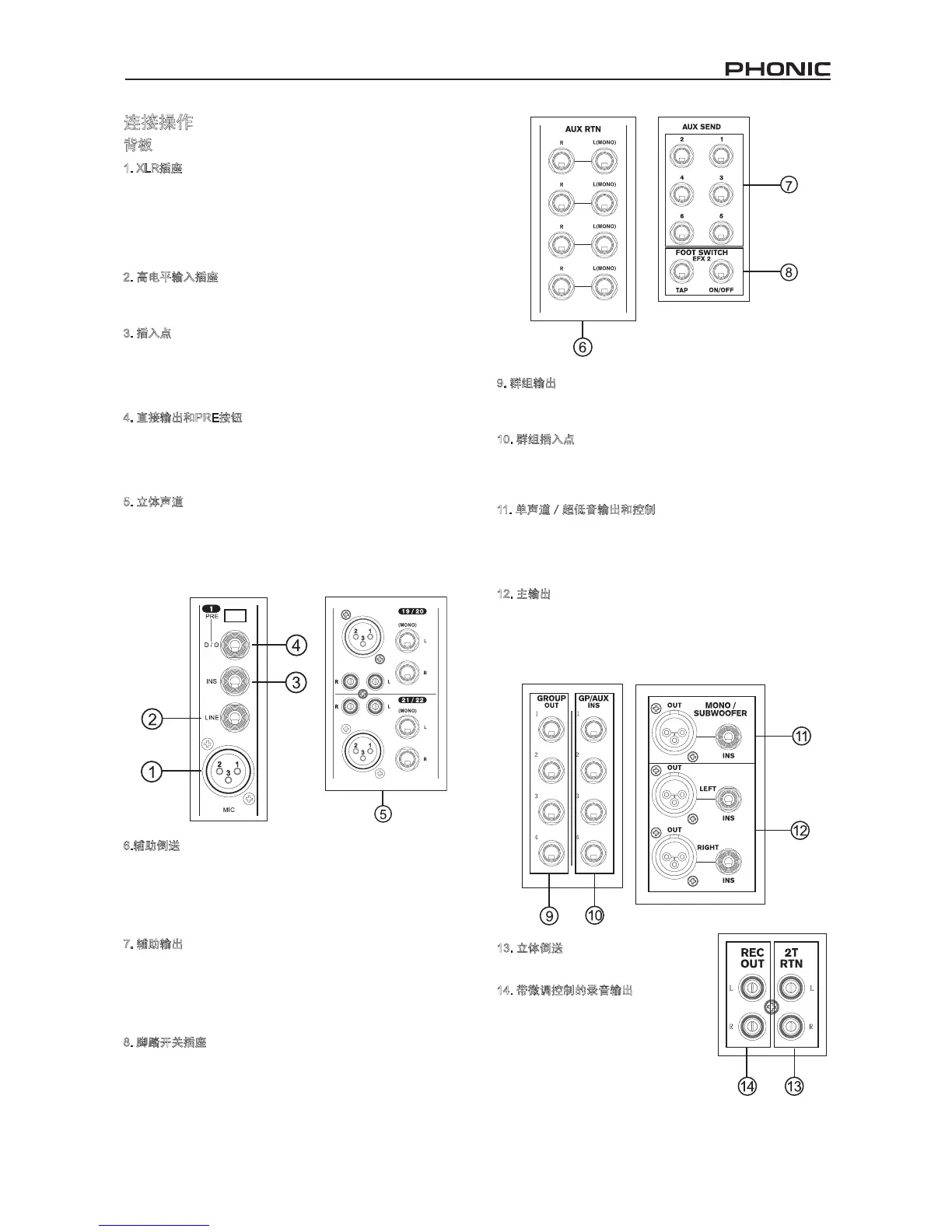

背板
1. XLR插座
此插座接收XLR平衡讯号输入，经XLR连接器与专业麦克风一起
使用如动圈式麦克风，铝带麦克风．高清晰音质的输出得益于超
低噪音的前置放大器．
注意：使用非平衡式麦克风，请关闭幻象电源．使用电容式麦克风开启幻
象电源．
2. 高电平输入插座
此插座接收外接乐器的1/4” TRS和1/4” TS平衡输入，如电子琴，
鼓声产声器，电吉它及其它电子乐器．
3. 插入点
主要用于外接设备的TRS耳机插座以连接外接设备，如动态处理
器或均衡器，需由Y型线接至相应MONO输入声道，传输或接收
外接处理器讯号至调音台．TRS插座TIP热端将输入讯号送出，
再由冷端RING倒送讯号至调音台（SLEEVE为接地端）.
4. 直接输出和PRE按钮
此端口为单声道的非平衡讯号的直接输出，是典型的推子后, 均
衡后, post-LCF, post-mute, 然而它也配有一个PRE键, 因此具有
推子前和均衡前(以及增益后, post-insert和 post-LCF)功能, 通常
用于连接多轨录音机．
5. 立体声道
这 两 个 立 体 声 道 (SonicStation的 声 道 19/20和 21/22;Sonic
Station29/30和31/32)包括XLR麦克风输入和1/4”TRS耳机插座,
立体RCA输入. 它们都可与立体设备一起使用, 如合成器和电子
琴. 如MONO讯号送至左耳机插座, Sonic Station会自动将讯号复
制到右声道. 这就是所谓的耳机常规化.
6.辅助倒送
1/4" TRS 辅助倒送输入端子把经信号处理器处理过的音频讯号倒
送回调音台, 此外，根据不同的需要还可用作外接的立体输入．
从此输入端子送出的讯号可由辅助倒送控制．当连接非立体设备
至辅助倒送输入接口时，只需在左单声道插入1/4"耳机插座, 讯号
会自动复制到右声道．
7. 辅助输出
平衡式1/4" TRS耳机插座输出由相应辅助输出混音总线传送的高
电平讯号，适用于外接的数字效果器或舞台监听器．将辅助输出
的讯号送至放大器或是均衡器，再送入舞台监听音箱，用以监听
人声或乐器声．按下5/6转换键时，辅助5和6直接输出来自辅助
控制3和4的讯号．
8. 脚踏开关插座
此端子接脚踏开关，远程控制内建数字效果器，右端插座控制机
器的开与关，左端插座调节节拍延迟．
9. 群组输出
此平衡 1/4" TRS 耳机插座输出由1群组1,2,3和4推杆调节的讯号,
再送至多轨录音机以及放大器和主音箱．
10. 群组插入点
此TRS耳机插座用于外接设备, 如均衡器或其它处理器, 由Y型线
连接至群组或辅助输出. TRS插座TIP热端将输入讯号送出，再由
冷端RING倒送讯号至调音台（SLEEVE为接地端）.
11. 单声道／超低音输出和控制
MAIN L-R的组合讯号经电平控制后由XLR和1/4”TRS输出非立体
声讯号，非常适合于单声道音频系统或超低音单元，能增加低频
的震撼力．另一插入点用于外接设备如压缩器，处理经由声道输
出的单声道讯号．
12. 主输出
此端口 为主混 音总线 传输的 最终立体高电平讯号，主要接 受
XLR插座输出讯号至外部设备，如功率放大器（一对音箱），调
音台，信号处理器（均衡器，分频器）等．这两个1/4"TRS耳机
插座将主输出讯号送至与调音台并联的外接设备，如功率放大
器，调音台，前置放大器和多种讯号处理器．
13. 立体倒送
输入经RCA线接磁带和CD播放机．
14. 带微调控制的录音输出
与磁带输入端子类似，插RCA线，输出
讯号至各式录音设备．它有一个便捷的
微调控制(位于前面板), 用以简单的录音
电平匹配．
