32 SONIC STATION 22 / SONIC STATION 32

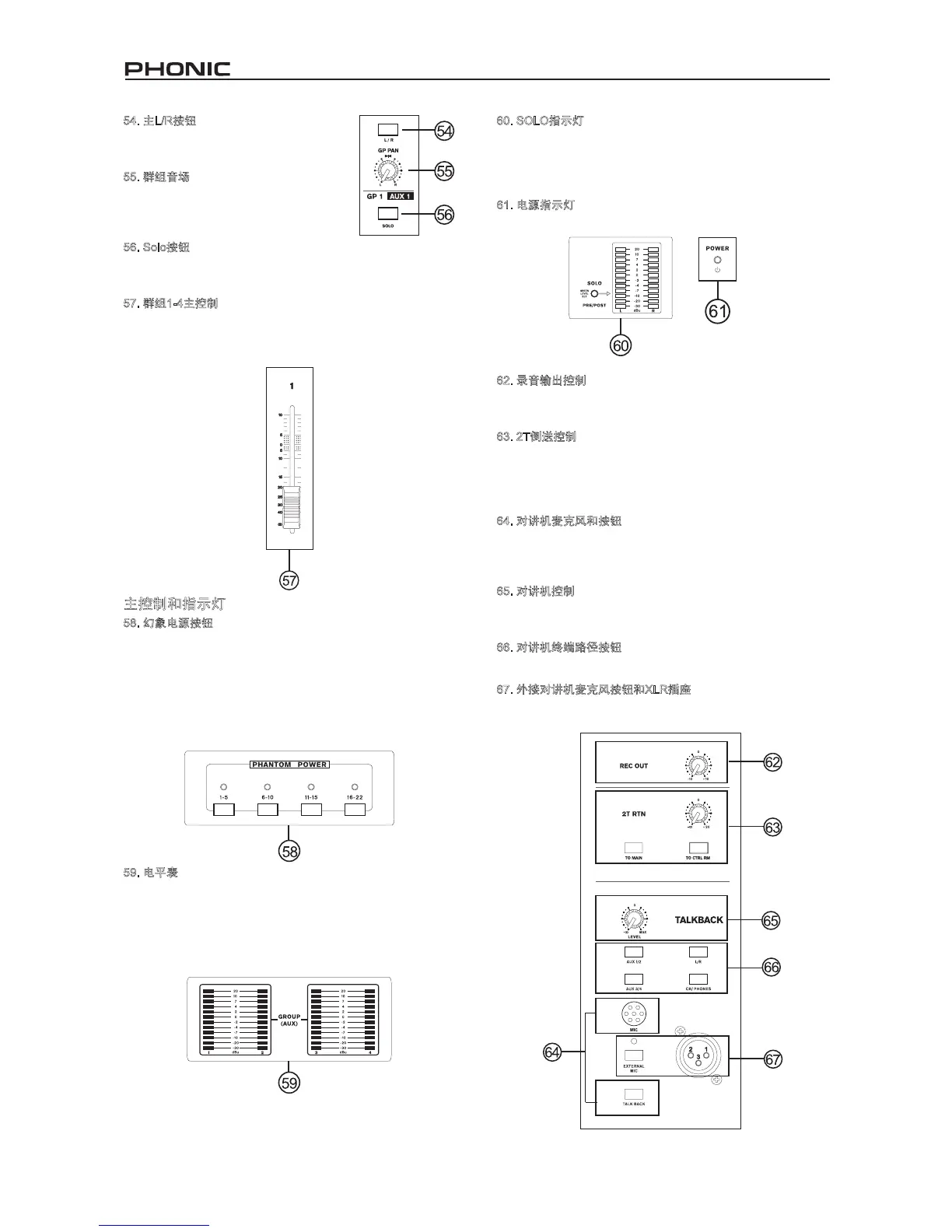

54. 主L/R按钮
此按钮可将讯号从对应的群组声道送入主
L/R混音总线.
55. 群组音场
与L/R按钮一起使用, 旋钮调至左端或右端,
主调音台的左右声道接收的群组讯号也作
相应的变化.
56. Solo按钮
按下此键,相应的群组讯号送入SOLO和控制室/耳机Control Room
/ Phones混音总线(推子前), 用于耳机或录音监听器.
57. 群组1-4主控制
60MM推杆调节群组1,2,3和4讯号(每声道带的AUX电平控制1-
4)的最终电平,再送至相应的群组输出声道.如果GP/AUX SWAP键
按下, 则变为辅助1,2,3和4输出.
主控制和指示灯
58. 幻象电源按钮
当一个或多个此键按下时, 相应麦克风输入声道的+48V幻象电源
开启, 可配用电容式麦克风(如需用直流电就不应使用电池). 共有
4个按钮, 每幻象电源开关按下时都会启用指定声道的群组幻象电
源, 同时伴有指示灯显示. 在开启幻象电源前, 建议将所有调节电
平至最小, 以避免暴破等杂音的产生.
幻象电源应与平衡式麦克风一起使用, 否则会烧坏动圈式麦克风,
详细介绍可参考麦克风使用手册.
59. 电平表
两列12段的电平表为群组1-4(或AUX),MONO或主左右声道的音
频电平提供准确的直观显示.0dB指示灯照亮时输出电平为+4dBu,
当输出音量在\1.5dB左右时,峰值指示灯照亮, 此时应削减输出音
量.音量设置为0dB时,音质会有最佳效果.
如果输入声道或群组/辅助区的任意SOLO键按下时, Main L/R电
平表将显示SOLO讯号的运行状态.
60. SOLO指示灯
当位于 Main L-R 电平表旁边的 SOLO 指示灯照亮时,说明有一
个或多个SOLO按钮打开.此种情况可利于声道电平的设置.如果
SOLO指示灯为绿色, SOLO讯号为推子前讯号, 如果显示为红色
则是推子后讯号.
61. 电源指示灯
打开调音台的电源按钮, 电源指示灯照亮.
62. 录音输出控制
此控制调节推子前Main L/R讯号电平大小, 该段讯号再送入机器
背板的录音输出. 利于与外接录音设备的输出进行电平匹配.
63. 2T倒送控制
调节此旋钮, 2T倒送输入讯号将有相应的调整. 与"to Main"和"to
CTRL RM"键一起使用, 2T倒送送号则送入L-R和控制室混音总线.
当"to Main"键按下时, Main L-R讯号不送至录音输出, 以避免产生
接地回授而被反送至2T倒送.
64. 对讲机麦克风和按钮
按下对讲机麦克风按钮, 对内建对讲机麦克风说话, 就可听到人声
讯号. 按下外接的麦克风按钮, 外接麦克风讯号则取代内建的麦克
风讯号.
65. 对讲机控制
此控制调节对讲机麦克风(外接或内建)讯号的电平大小. 由对讲机
选择按钮决定讯号路径.
66. 对讲机终端路径按钮
这四个按钮可让用户选择不同的混音总线路径.
67. 外接对讲机麦克风按钮和XLR插座
当外接麦克风插入XLR插座,应打开外接麦克风按钮, 以配合Sonic
Station的对讲机麦克风使用.
