Pilz PNOZ e1p - Page 7

- 7 -

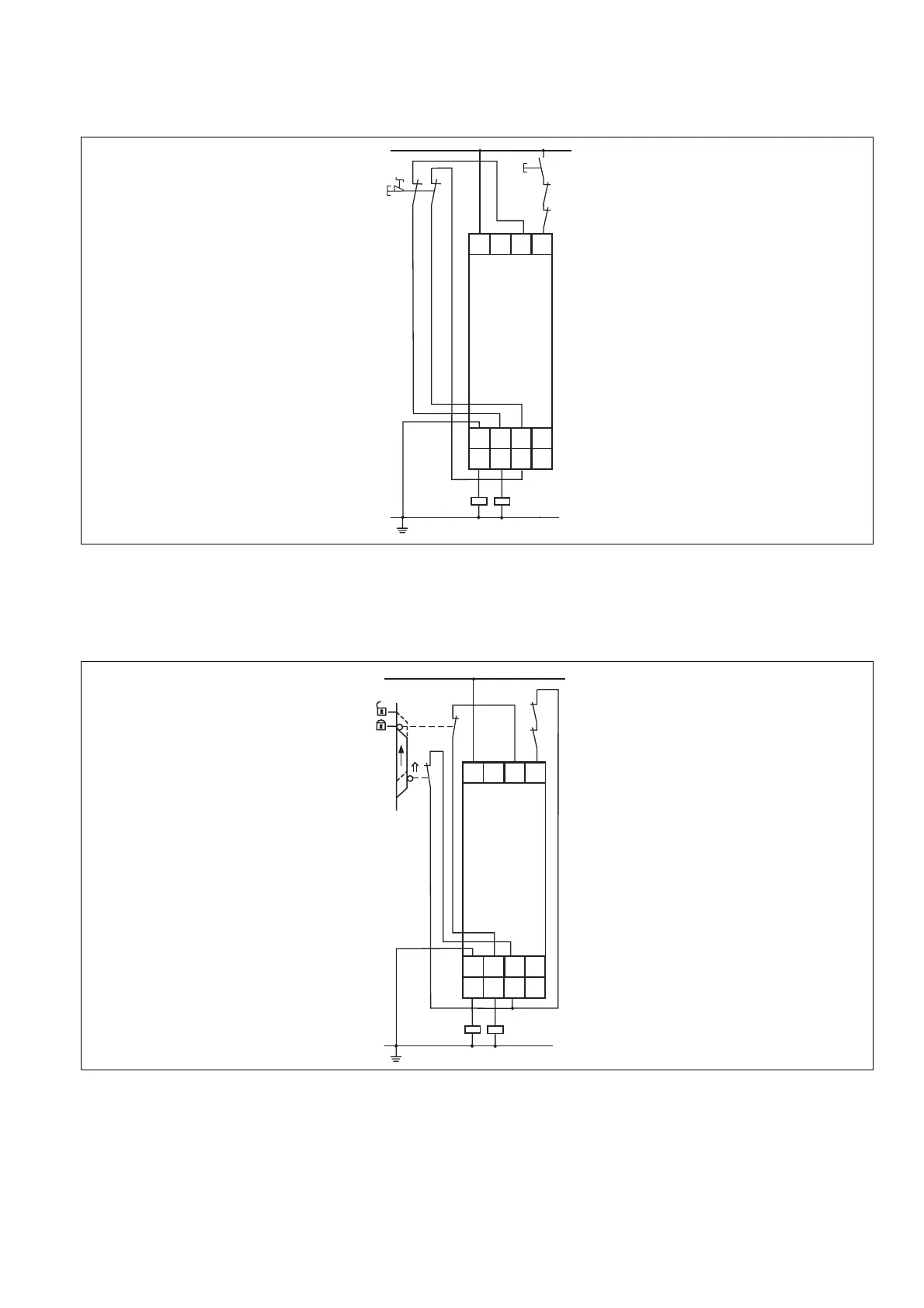

Anschlussbeispiel:
zweikanalige NOT-AUS-Beschaltung,
überwachter Start,
Querschlusserkennung
Anschlussbeispiel:
zweikanalige Schutztüransteuerung,
automatischer Start, Querschluss-
überwachung, Anlauftest
Connection example:
dual-channel E-STOP wiring,
monitored reset, detection of shorts
across contacts
Connection example:
dual-channel safety gate controls,
automatic reset, detection of shorts
across contacts, start-up test
Exemple de raccordement :
Arrêt d’urgence en 2 canaux,
réarmement manuel auto-contrôlé,
détection des courts-circuits
Exemple de raccordement :
Surveillance de protecteurs avec 2
interrupteurs de positions,
réarmement automatique, détection
des courts-circuits, test des
conditions initiales


GB


D


F


GB


D


F
A1
S11
S34Y4
A2
S22
Y32S12
14
S21
Y524
PNOZ e1p
L-
L+
K1
S1
S3
K2
K1
K2
A1
S11
S34Y4
A2
S22
Y32S12
14
S21
Y524
PNOZ e1p
L-
L+
K1
K2
K1
K2
