3Manuel d'utilisation
FRANÇAIS
1: Afficheur 4 digits
2: LED indiquant le mode de
fonctionnement et la présence tension
3: Switch de sélection mode de marche
partie standard (3 positions)
4: Touche de lecture de la pile d'erreurs
5: Switch de sélection mode de marche
partie Fail-safe (2 positions)
6: Emplacement de la cassette
programme pour la partie standard
7: Prise console de programmation
RS 485
8: Interface utilisateur RS 232
RUN
PG
RUN
POWER
RUN
STOP
ST
FS
AUTO PG
SPS
ST
FS
F-STACK
2
3
1
4
6
7
8
5

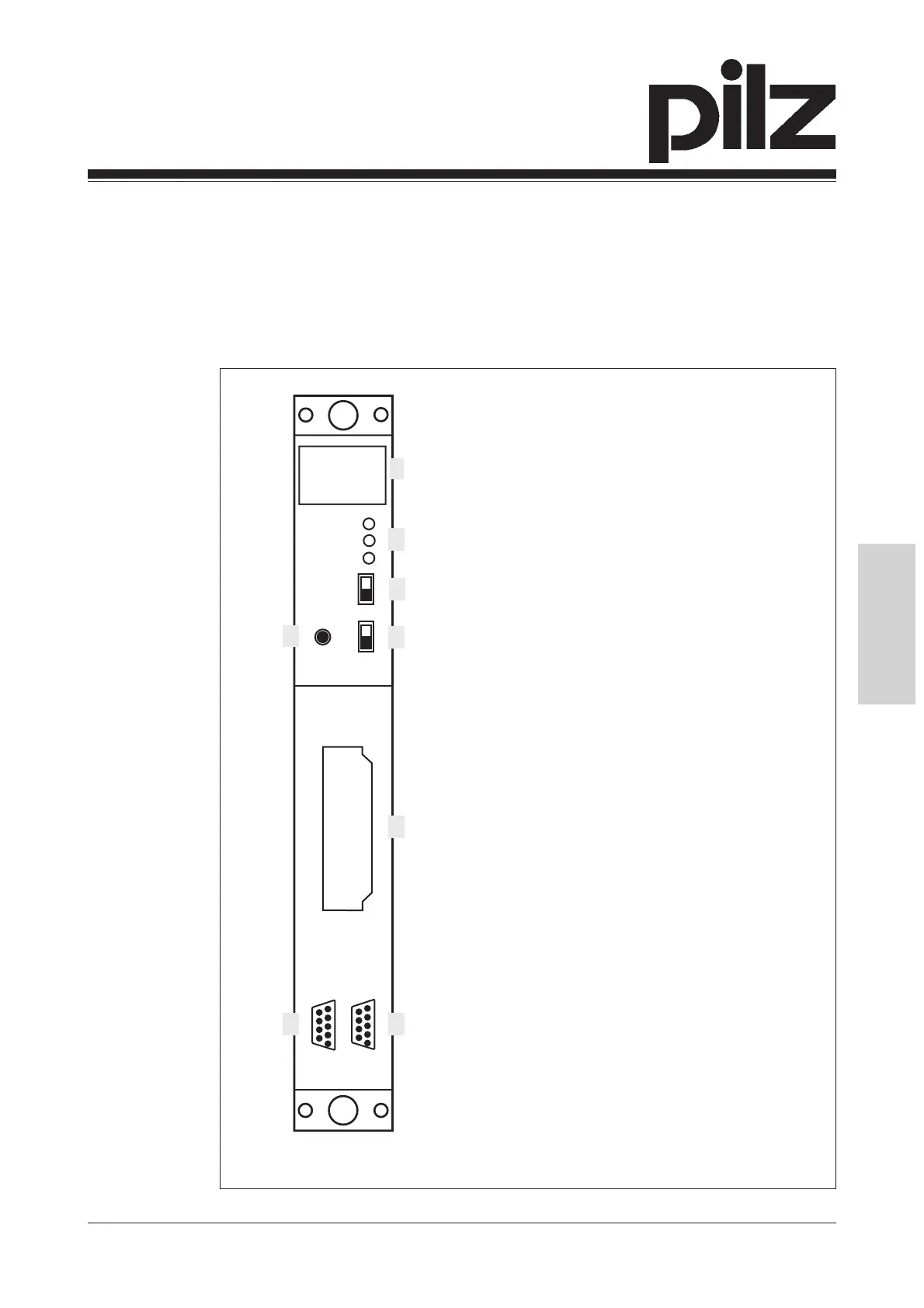

Fig. 1: Vue de face du PSS CPU, PSS1 CPU, PSS SF CPU et PSS1 SF CPU
• PSS CPU, PSS1 CPU, PSS SF CPU, PSS1 SF CPU: Emplacement
pour une cassette mémoire contenant le programme standard
La carte CPU a un emplacement prédéterminé sur le fond de panier. La carte
CPU est alimentée par la carte alimentation.
