4 Manuel d'utilisation
Série PSS CPU/PSS1 CPU

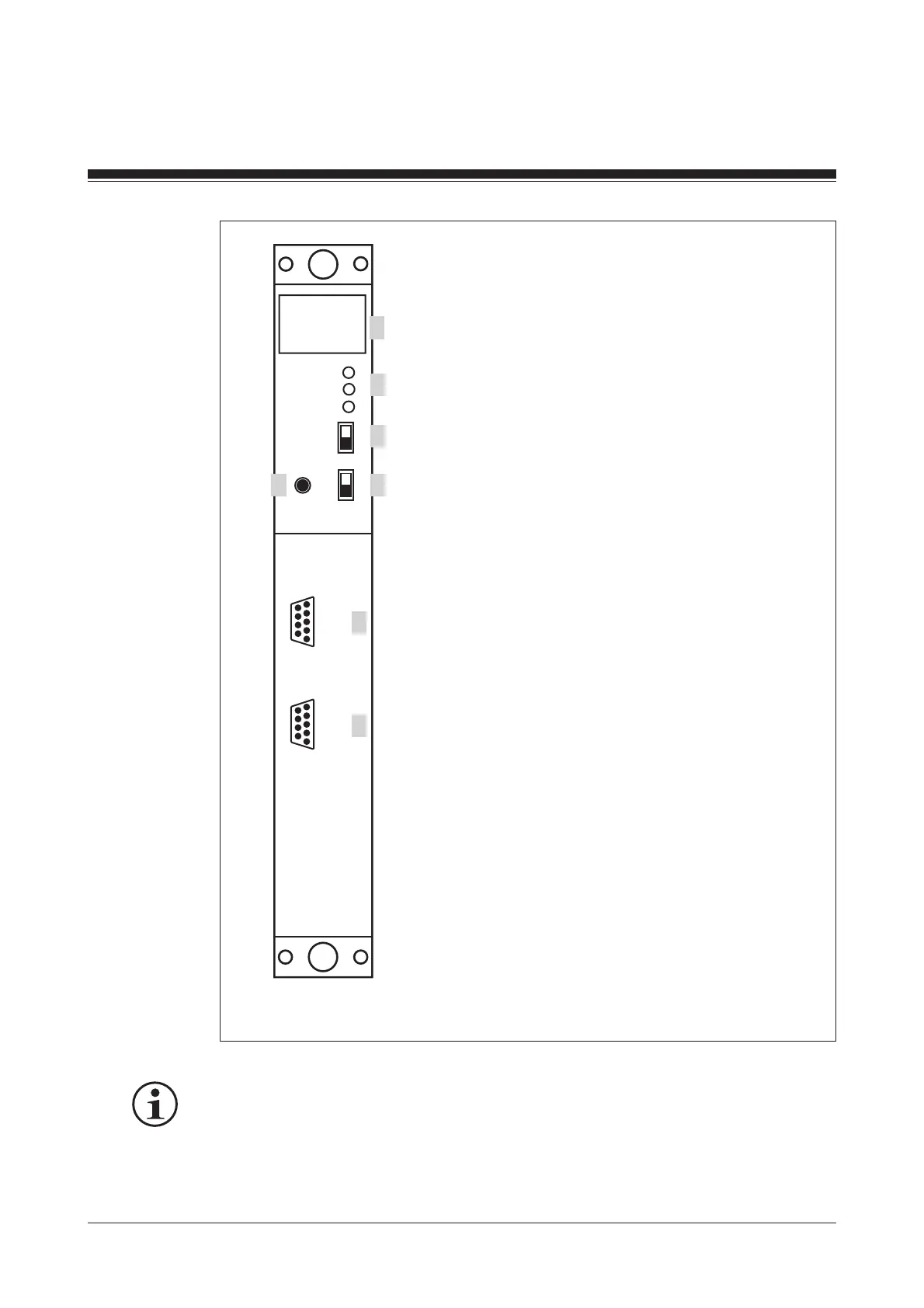

Fig. 2: Vue de face du PSS CPU 2 et PSS1 CPU 2
RUN
PG
RUN
POWER
RUN
STOP
ST
FS
AUTO PG
SPS
ST
FS
F-STACK
3
PGRS 2312/485
1
2
4 5
6
7
1: Afficheur 4 digits
2: LED indiquant le mode de
fonctionnement et la présence tension
3: Switch de sélection mode de marche
partie standard (3 positions)
4: Touche de lecture de la pile d'erreurs
5: Switch de sélection mode de marche
partie Fail-safe (2 positions)
6: Prise console de programmation
RS 232 / RS 485
7: Interface utilisateur RS 232 / RS 485
INFO
Une description plus détaillée et fournie dans la «Série PSS 3000/PSS
3100 Guide d'installation».
Pour plus d'informations, consulter le manuel «Description du système de
la gamme PSS».
