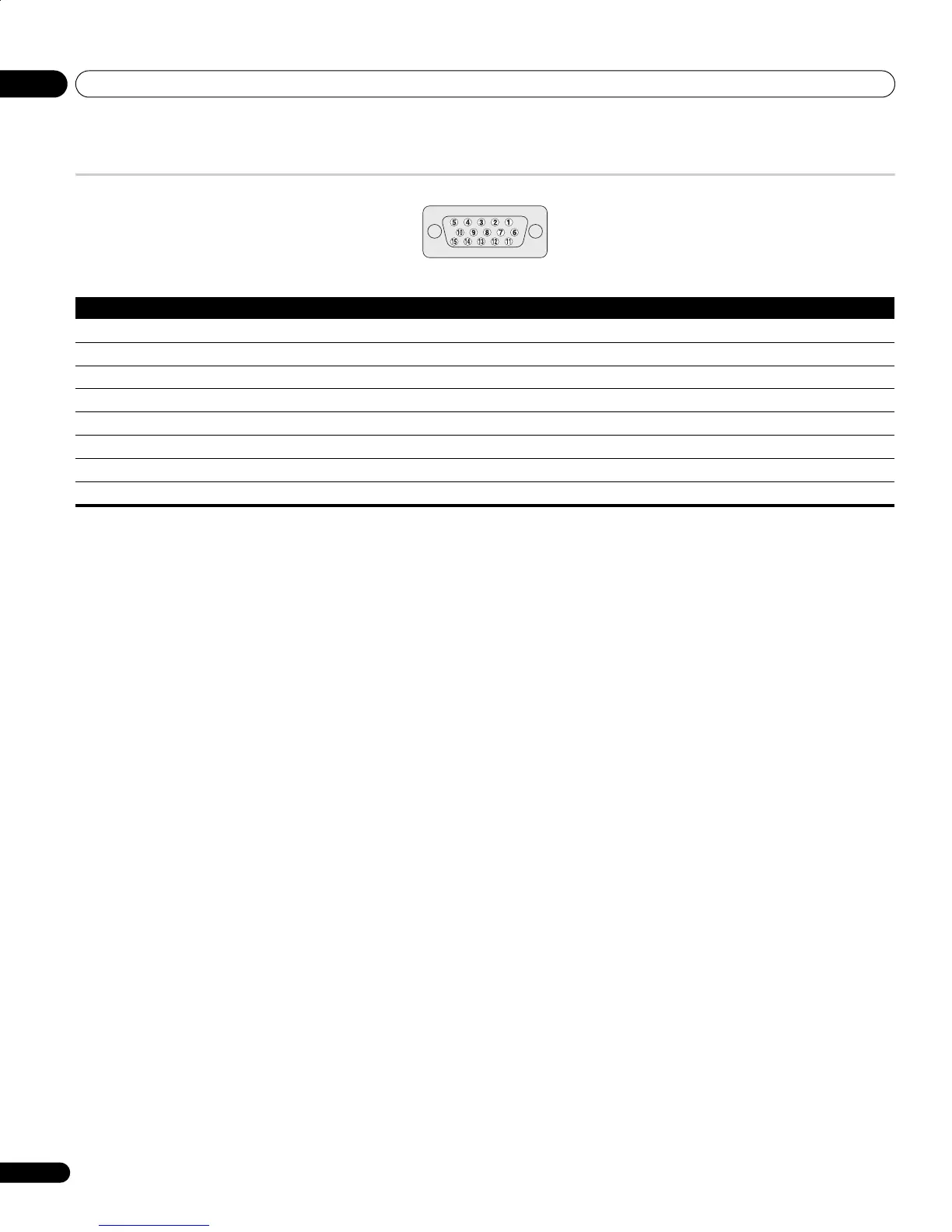

Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse
Pin-Nr. Signalbelegung Pin-Nr. Signalbelegung
1 R 9 +5 V
2 G 10 GND (Erde)
3 B 11 Nicht belegt
4 Nicht belegt 12 SDA
5 Nicht belegt 13 HD
6 GND (Erde) 14 VD
7 GND (Erde) 15 SCL
8 GND (Erde)
