Pioneer PDP-42RXE

10 Utilisation avec un équipement externe
36
Fr

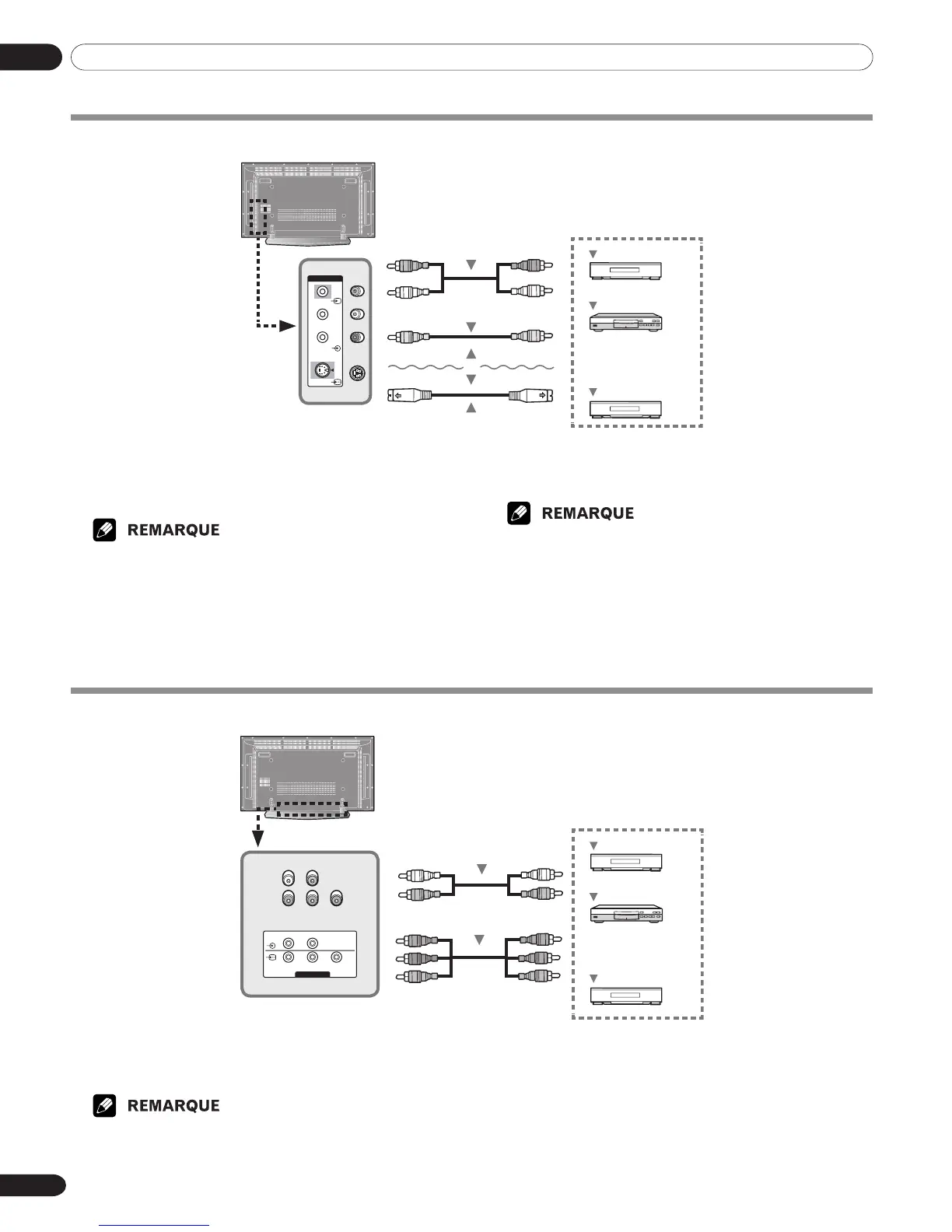

Raccordement à l’entrée composante
COMPONENT
L
AUDIO
Y
R
P B P R
1
Raccordez le câble vidéo aux prises d’entrée VIDEO-Y/
PB/PR (COMPONENT) de l’écran à plasma et aux prises
de sortie vidéo de l’appareil désiré.
• En fonction du fabricant, les prises Y/PB/PR peuvent être
identifiées comme Y/PB/PR, Y/B-Y/R-Y ou Y/CB/CR.
•Reportez-vous au mode d’emploi de votre lecteur DVD pour
connaître le type de signal.
2
Raccordez le câble audio aux prises d’entrée AUDIO-L/R
(COMPONENT) de l’écran à plasma et aux prises de
sortie audio de l’appareil désiré.
3
Mettez l’écran à plasma sous tension, puis appuyez sur la
touche INPUT pour sélectionner COMPOSANTE.
Raccordement à l’entrée externe
INPUT
AUDIO
R
L
VIDEO
S-VIDEO
1
Raccordez le câble vidéo à la prise d’entrée VIDEO de
l’écran à plasma et à la prise de sortie vidéo de l’appareil
désiré.
• Avec un équipement muni d’une prise S-VIDEO, raccordez le
câble S-Vidéo entre la prise d’entrée S-VIDEO de l’écran à
plasma et la prise de sortie S-Vidéo de l’équipement désiré.
2
Raccordez le câble audio à la prise d’entrée AUDIO-L/R
de l’écran à plasma et à la prise de sortie audio de
l’appareil désiré.
3
Mettez l’écran à plasma sous tension, puis appuyez sur la
touche INPUT pour sélectionner VIDEO.
• Si vous avez raccordez l’écran à plasma et l’équipement désiré à
l’aide d’un câble S-Vidéo, sélectionnez S-VIDEO.
Câble audio
(disponible dans le commerce)
Câble vidéo Composante
(disponible dans le commerce)
Câble audio
(disponible dans le commerce)
Câble vidéo
(disponible dans le commerce)
Câble S-vidéo
(disponible dans le commerce)
Magnétoscope
Lecteur DVD
Décodeur ou
autre équipement
audiovisuel
Magnétoscope
Lecteur DVD
Décodeur ou
autre équipement
audiovisuel
