Installation und Anschlüsse
Anschluss an einen Personalcomputer
Das Anschlussverfahren ist je nach Ausführung des
Personalcomputers verschieden. Bitte schlagen Sie vor dem
Anschließen in der Bedienungsanleitung Ihres PC nach.
Vergewissern Sie sich, dass die Stromzufuhr des
Personalcomputers und der MAIN POWER-Schalter des
Plasma-Displays ausgeschaltet sind, bevor Sie
irgendwelche Anschlüsse herstellen.
Anschluss an INPUT1
Verbinden Sie die D-Sub-Eingangsbuchse am Display mit
der D-Sub-Ausgangsbuchse (analoger RGB-Anschluss) am
Personalcomputer.
Diese Buchse unterstützt außerdem einen G ON SYNC-
Anschluss (für ein Ausgangssignal, in dem das
Synchronsignal dem Grün-Signal überlagert ist) sowie einen
Anschluss für ein zusammengesetztes Synchronsignal (für
ein Ausgangssignal, in dem das vertikale Synchronsignal
dem horizontalen Synchronsignal überlagert ist).

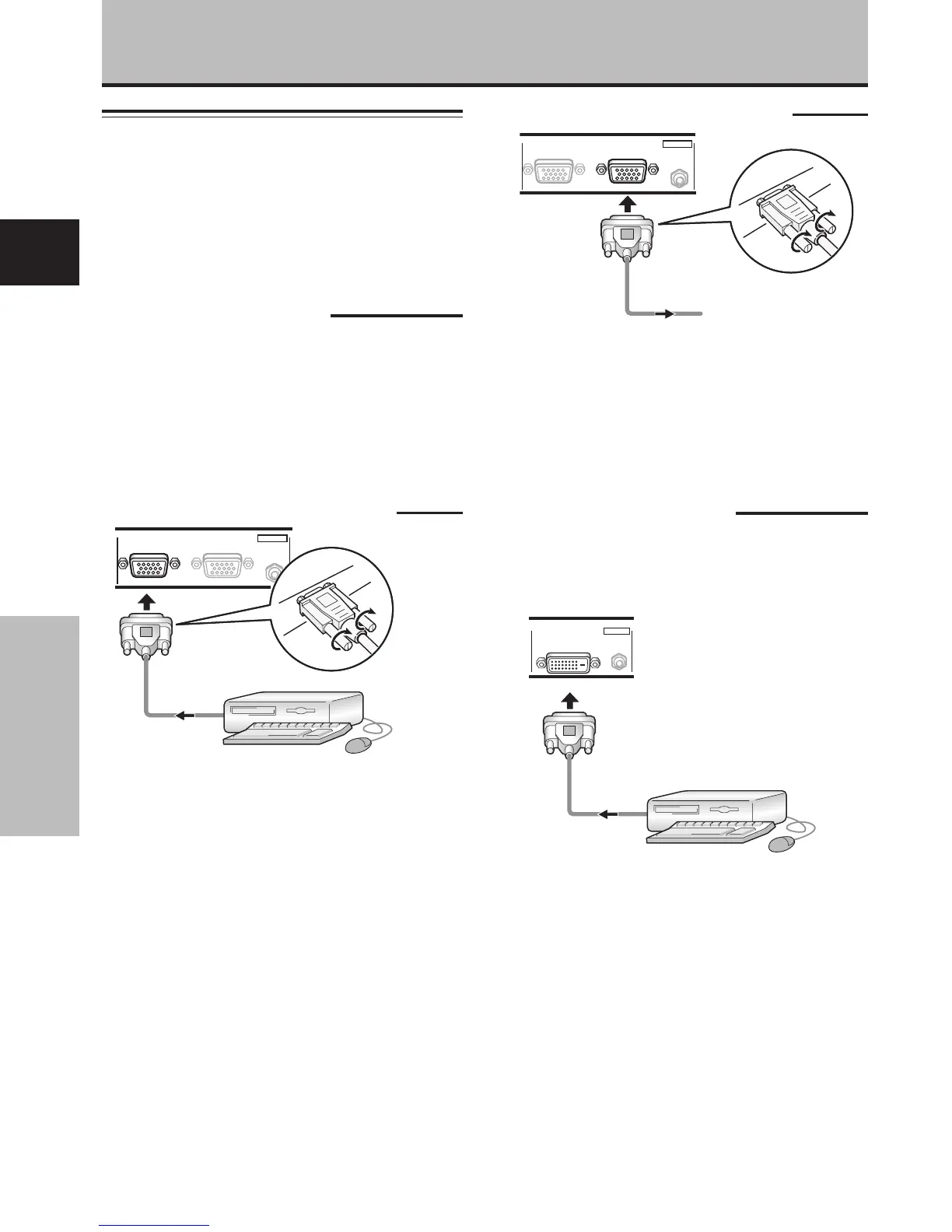

Bei Anschluss an ANALOG RGB IN (INPUT1)
ANALOG RGB IN
D-Sub
ANALOG RGB OUT
D-Sub
AUDIO
INPUT1
Richten Sie die Steckverbinder beim Anschließen des
Kabels korrekt auf die Eingangsbuchse am Plasma-Display
und auf die Ausgangsbuchse am Personalcomputer aus.
Ziehen Sie die Schrauben an, um die Steckverbinder in
den Buchsen zu sichern.
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
16 bis 18.
Hinweis
Je nach Ausführung der Ausgangsbuchse am anzuschließenden
Personalcomputer ist u.U. der Gebrauch eines Wandlersteckers
oder Adapters usw. erforderlich, der entweder zum Lieferumfang
des Computers gehört oder separat im Fachhandel erhältlich ist.
Einzelheiten hierzu sind der Bedienungsanleitung Ihres
Computers zu entnehmen, oder Sie können sich an den PC-
Hersteller bzw. an Ihren Computer-Fachhändler wenden.
ZUR BEACHTUNG
¶ Der Eingang INPUT1 ist mit der Plug & Play-Funktion von
Microsoft (VESA DDC 1/2B) kompatibel. Wenn Anschlüsse an
INPUT1 hergestellt werden sollen, schlagen Sie bitte in
Anhang 2-1/2 (Seite 42) nach.
¶ Einzelheiten zu den von INPUT1 unterstützten
Eingangssignalen und Bildschirmformaten finden Sie in
Anhang 1 (Seite 38 und 40).
Anschluss an ANALOG RGB OUT (INPUT1)
ANALOG RGB IN
D-Sub
ANALOG RGB OUT
D-Sub
AUDIO
INPUT1
Bei diesem Plasma-Display besteht die Möglichkeit, das
Videosignal von der Buchse ANALOG RGB OUT (INPUT1)
an einen externen Monitor oder ein anderes Gerät
auszugeben.
Hinweis
Wenn der MAIN POWER-Schalter des Plasma-Displays
ausgeschaltet ist oder sich dieses im Bereitschaftszustand
befindet, wird das Videosignal nicht von der Buchse ANALOG
RGB OUT (INPUT1) ausgegeben.
Anschluss an INPUT2
Ein Personalcomputer mit DVI-Ausgang (digitales RGB-
Signal) kann an die DVI-Buchse der Videokarte
angeschlossen werden.
DIGITAL RGB
DVI-D
AUDIO
INPUT2
Nach dem Anschluss muss ein Setup mit Hilfe der
eingeblendeten Menüs ausgeführt werden. Siehe Seite
16 bis 18.
Hinweise
¶ Verwenden Sie ein 24-poliges DVI-D-Kabel (nur für
Digitalsignale bestimmt) für den Anschluss.
¶ Dieses Gerät unterstützt keine Anzeige von Videosignalen, die
mit Kopierschutz codiert sind.
ZUR BEACHTUNG
¶ Der Eingang INPUT2 ist mit der Plug & Play-Funktion von
Microsoft (VESA DDC 2B) kompatibel. Wenn Anschlüsse an
INPUT2 hergestellt werden sollen, schlagen Sie bitte in
Anhang 2-2/2 (Seite 42) nach.
¶ Einzelheiten zu den von INPUT2 unterstützten
Eingangssignalen und Bildschirmformaten finden Sie in
Anhang 1 (Seite 39 und 41).
