Installation und Anschlüsse
Verlegung der Kabel
Schnellverschluss-Kabelbänder und Kugelbänder zum
Bündeln der Kabel gehören zum Lieferumfang des
Plasma-Displays. Nachdem alle Anschlüsse hergestellt
worden sind, verlegen Sie die Kabel anhand des
nachstehend erläuterten Verfahrens.

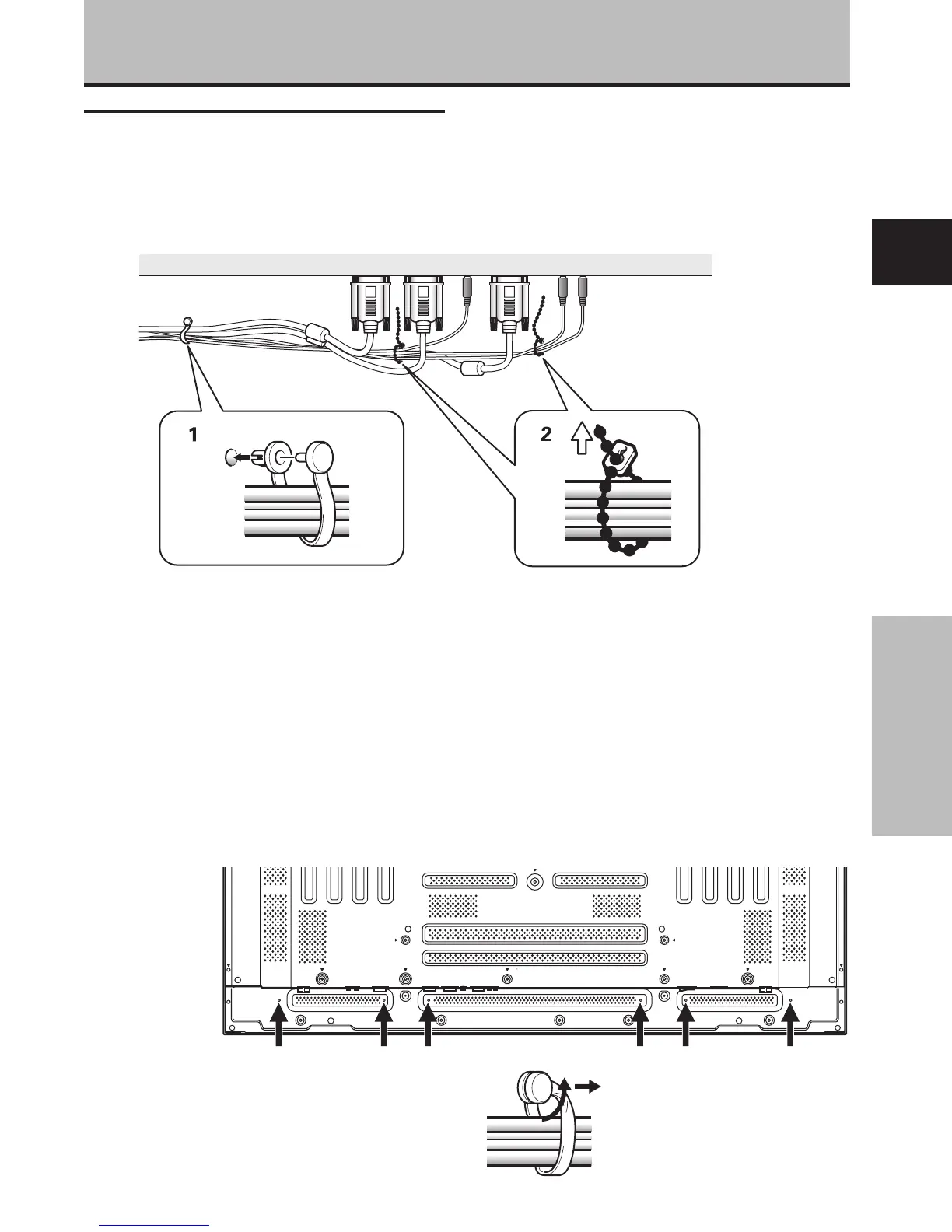

1 Fassen Sie die verschiedenen Kabel mit Hilfe der
mitgelieferten Schnellverschluss-Kabelbänder
zusammen.
Schieben Sie Teil 1 in das dafür vorgesehene Loch an
der Rückseite des Gerätes und stecken Sie dann Stift
2 in das Loch an der Rückseite von Teil 1, um das
Kabelband zu sichern.
Schnellverschluss-Kabelbänder sind so ausgelegt,
dass sie nach dem Anbringen nur noch schwer gelöst
werden können. Gehen Sie daher bei der Befestigung
sorgfältig vor.
* Ansicht von der Rückseite des Plasma-Displays
2 Bündeln Sie getrennt verlaufende Kabel und
sichern Sie sie mit den mitgelieferten
Kugelbändern.
Sorgen Sie dafür, dass die Kabelenden keiner starken
Belastung ausgesetzt sind.
Hinweis
Kabel können wahlweise auf der rechten oder linken Seite
verlegt werden.
Entfernen der Schnellverschluss-Kabelbänder
Drehen Sie den Verschluss mit einer Zange um 90 Grad
und ziehen Sie das Kabelband dann nach außen, um den
Verschluss zu öffnen. Im Lauf der Zeit kann es
vorkommen, dass sich ein Kabelband abnutzt und beim
Entfernen beschädigt wird.
Verwenden Sie die
6 in der
nachstehenden
Abbildung mit „‡“
gekennzeichneten
Löcher, um die
Schnellverschluss-
Kabelbänder nach
Bedarf am Plasma-
Display zu
befestigen.
Befestigen der Schnellverschluss-Kabelbänder am Plasma-Display
Die nachstehende Abbildung zeigt das Modell PDP-50MXE1/PDP-50MXE1-S.
* Ansicht von der Rückseite des Plasma-Displays
