Connecting Up2 Raccordement
12
En/Fr

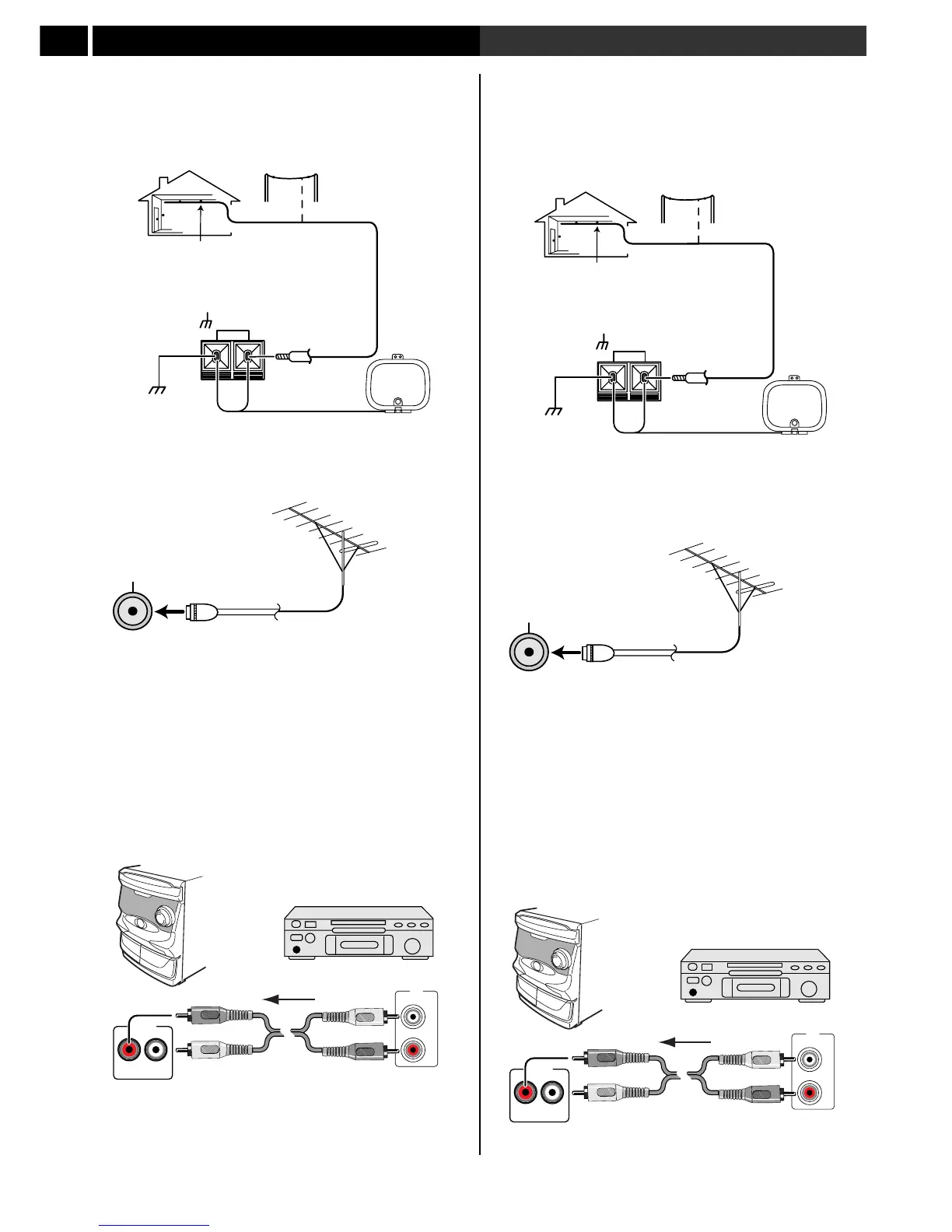

Connecting auxiliary
components
This system has a set of stereo analog inputs for connecting an
external MD player, etc. The XR-A6800 model also has an optical
digital output for use with a CD-R or MD recorder.
Use the AUX IN jacks to connect an MD player, etc. to this system.
PLAY
OUT
R
L
AUX IN
L
R
Connecting external antennas
External AM antenna
Use 5–6 meters of vinyl-insulated wire and set up either indoors
or outdoors. Leave the AM loop antenna connected.
AM
LOOP
ANTENNA
Outdoor
antenna
Ground
Indoor antenna
(5–6 m vinyl-coated wire)
External FM antenna
Use 75 Ω coaxial cable with a PAL-type connector to hook up an
external FM antenna.
FM
UNBAL
75Ω
Stereo
audio cable
MD player, etc.
Raccorder les composants
auxiliaires
Cette chaîne est munie d’entrées analogiques stéréo pour
raccorder un lecteur MD externe, etc. Le modèle XR-A6800 est
également muni d’une sortie numérique optique à utiliser avec
un enregistreur CD-R ou MD.
Utilisez les prises AUX IN pour raccorder un lecteur MD, etc. à
cette chaîne.
PLAY
OUT
R
L
AUX IN
L
R
Raccorder des antennes extérieures
Antenne AM extérieure
Utilisez un fil de 5 à 6 mètres recouvert d’une isolation vinyle et
effectuez une installation à l’extérieur ou à l’intérieur de la
maison. Laissez l’antenne cadre AM raccordée.
AM
LOOP
ANTENNA
Outdoor
antenna
Ground
Indoor antenna
(5–6 m vinyl-coated wire)
Antenne FM externe
Utilisez le câble coaxial 75 Ω avec un connecteur du type PAL
pour accrocher une antenne FM externe.
FM
UNBAL
75Ω
Antenne
extérieure
Terre
Antenne intérieure
(fil recouvert de vinyle
de 5 à 6 mètres)
Lecteur MD, etc.
Câble
audio stéréo
