FRANÇAIS
62
REMARQUE: en raison du développement continu du produit, des pièces peuvent faire l’objet de modifications sans préavis.

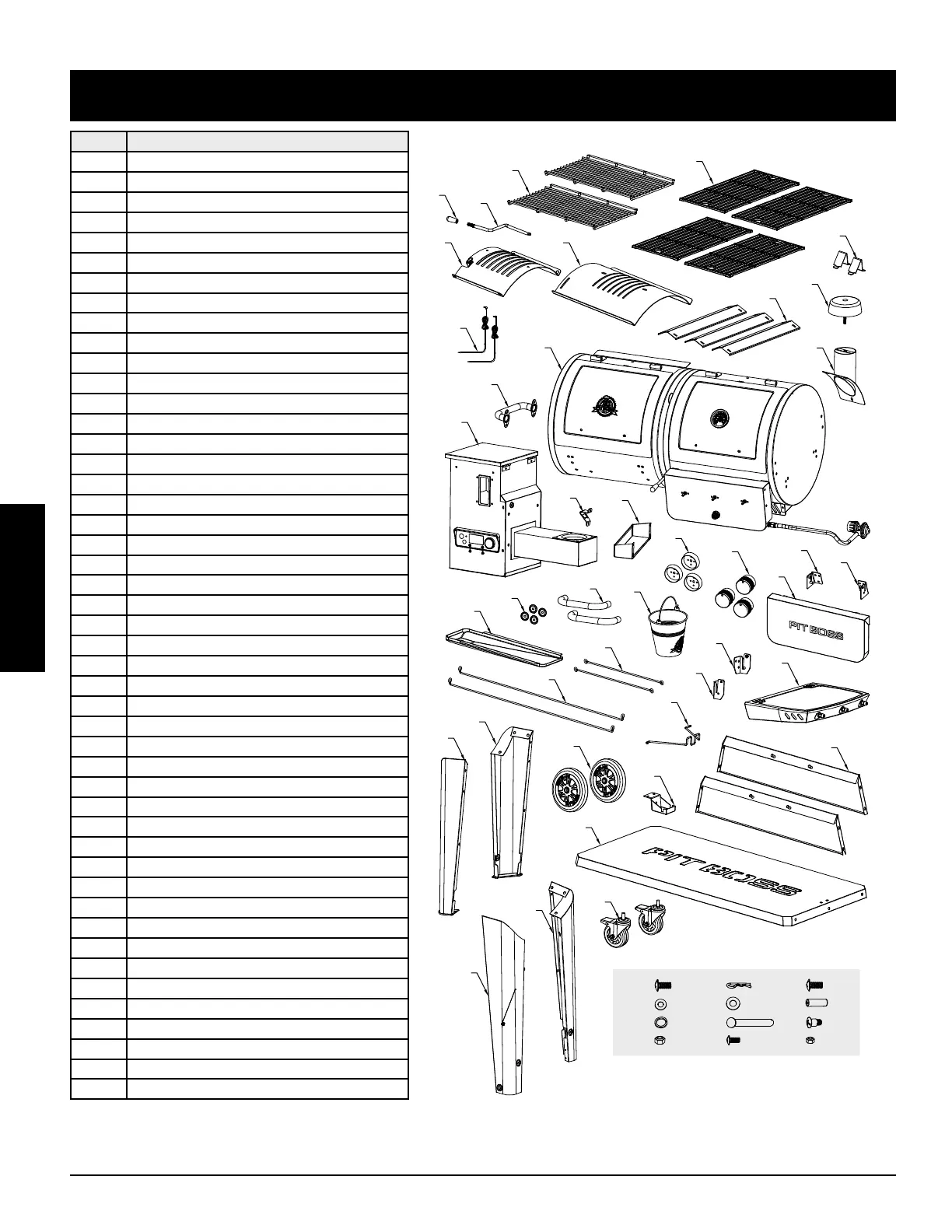

Partie Description
1 Grille de cuisson supérieure (x2)
2 Grilles de cuisson (x4)
3 Bouchon de couvercle (x2)
4 Poignée de la barre de réglage du grilloir à flamme (x1)
5 Barre de réglage du grilloir à flamme (x1)
6 Plaque coulissante du diffuseur de chaleur (x1)
7 Plaque principale du diffuseur de chaleur (x1)
8 Tente de chaleur (x3)
9 Chapeau de cheminée (x1)
10 Pile de cheminée (x1)
11 Sonde de cuisson (x2)
12 Gril principal (x1)
13 Poignée du trémie (x1)
14 Ensemble de trémie (x1)
15 Ouvre-bouteille (x1)
16 Boîte à épices (x1)
17 Cadran de les boutons de commande (x3)
18 Bouton de commande (x3)
19 Support pour tablette avant / gauche (x1)
20 Support pour tablette avant / droite (x1)
21 Tablette avant (x1)
22 Cadran de la poignée du couvercle (x4)
23 Poignée du couvercle (x2)
24 Seau à graisse (x1)
25 Plateau à graisse (x1)
26 Support d'étagère latérale / avant (x1)
27 Support d'étagère latérale / arrière (x1)
28 Étagère latérale (x1)
29 Panneau du chariot (x2)
30 Dispositif de retenue de câble pour bouteille de gaz (x1)
31 Support de bouteille de gaz (x1)
32 Barre de chariotA (x2)
33 Barre de chariotB (x2)
34 Pied de support gauche/ avant (x1)
35 Pied de support gauche/ arrière (x1)
36 Pied de support droit/ avant (x1)
37 Pied de support droit/ arrière (x1)
38 Étagère inférieure (x1)
39 Roue (x2)
40 Roulette pivotante à frein (x2)
A Vis (x36)
B Rondelle (x40)
C Rondelle de blocage (x40)
D Écrou (x3)
E Goupille bêta pour roue (x2)
F Rondelle pour roue (x2)
G Goupille cannelée pour roue (x2)
1
2
3
9
10
11
14
13
16
19
20
17
22
21
23
24
25
26
30
31
32
33
34
35
36
37
38
39
40
27
28
29
18
15
7
5
6
8
4
12
