Polaris Vac-Sweep 280 - Page 17

Install dished
side out
Serial
Number
M
A
D
E
I
N
U
S
A
M
A
D
E
I
N
U
S
A
39
23
18
16
21
15
9
10
2
4
13
16
14
32
33
25
6
24
15
13
14
19
26
28
37
34
38
33
36
35
2
17
8
5
7
11
12
18
19
20
21
22
17
29
31
20
30
17
15
18
19
32
Pool
Wall
10-foot Hose
10-foot Leader Hose
To The
Polaris
10-foot Hose
51
52
52
54
54
57
58
55
56
42
45 464443 47 48
41
40
21
17
18
19
2
2
17
1
3
2
27
49
50
17
17
1
53
Numéro
d
e série
Paroi de
la piscine
section principale, 3 m
Vers le
Polaris
3 m
3 m
www
.polar
ispool.com

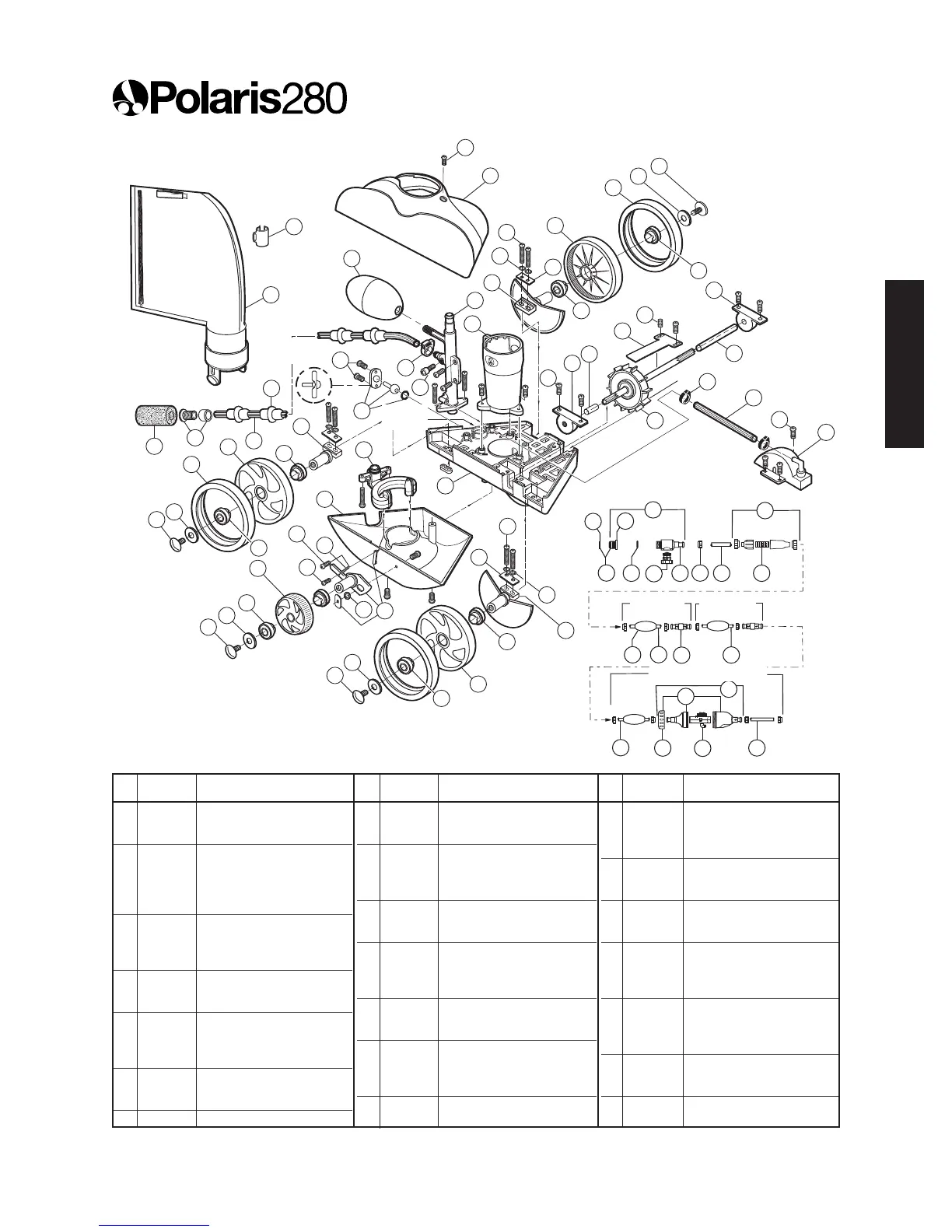

Vue éclatée
Nº Nº de pièce Description Qté Nº Nº de pièce Description Qté Nº Nº de pièce Description Qté
Français
* Les pièces consommables ne sont pas couvertes par la garantie.
1 K13 Sac tout usage à glissière* 1
2 C40 Vis, 10-32 x 3/8" 20
3 K5 Haut 1
4 A20 Flotteur, tête 1
5 9-100-3105 Brosse de nettoyage du tuyau de
balayage* 1
6 B25 Embout perforé avec fourrure
de protection 1
7 B5 Tuyau de balayage complet* 1
8 B10 Bagues d’usure* 8
9 B15 Bague de fixation du tuyau
de balayage 1
10 B20 Vis de réglage, tuyau de balayage1
11 K30 Conduite d’alimentation avec coude 1
12 K20 Tube sous vide 1
13 C66 Essieu, grand (avec protection
contre le sable/gravier) 2
14 C76 Vis, 10-32 x 7/8" 10
15 C45 Rondelle frein pour C36 7
16 C70 Plaque d’essieu pour C65/C66 3
17 C60 Roulements à bille, roues 8
18 C55 Vis de roue, plastique 4
19 C64 Rondelle de roue, plastique 4
20 C10 Pneu, MaxTrax
®
*3
21 C6 Roue, grande (aucun roulement
n’est inclus) 3
22 C65 Essieu, grand (roue arrière
seulement) 1
23 C131 Kit de buse de propulsion 1
24 C16 IRoue libre, petite 1
25 C30 Vis, 4-40 x 3/16" 1
26 C32 Vis, 6-32 x 1/2" 1
27 C25 Ressort pour C36 1
28 C36 Kit d’essieu oscillant 1
29 K10 Base avec patte de fixation 1
30 K25 Système de distribution
d’eau (WMS) 1
31 K145 Châssis 1
32 C80 oulements à billes, turbine 2
33 C83 Tubes d’arbre de turbine 1
34 9-100-7170 Bague de serrage pour tuyaux du
système de distribution d’eau 2
35 A40 Écran d’arbre de turbine 1
36 C86 Ensemble d’arbre moteur 1
37 C120 Flexible pour C110, 19 cm 1
38 C110 Capot de turbine avec coude 1
39 9-100-1018 Collier de serrage du sac 1
40 10-112-00 Disques du réducteur de débit de
l’UWF, rouge et bleu 2
41 6-500-00 Raccord Mural Universel (UWF) 1
42 9-100-9001 Ensemble de connecteur UWF 1
43 10-108-00 Kit du réducteur de débit de l’UWF 1
44 6-505-00 Joint torique, UWF/QD 1
45 9-100-9002 Soupape de décharge, noir 1
46 D29 Connexion rapide, UWF 1
47 D15 Écrou, tuyau flexible d’arrivée 10
48 ** Flexible d’adaptateur, 21,6 cm 1
49 48-080 Ensemble de filtre en ligne 1
50 48-222 Crépine, filtre en ligne 1
51 D10 Flotteur, tuyau flexible d’arrivée 9
53 D45 Tuyau flexible d’arrivée, 3 m 2
53 D20 Pivot, Roulement à billes 2
54 D50 Tuyau flexible d’arrivée, section
principale, 3 m 1
55 G52 Kit de la soupape de secours 1
56 G54 Kit de boîtier pour G52 1
57 G57 Collier, soupape de secours 1
58 G53 Mécanisme pour G52 1
