VISTA HACIA ARRIBA
Asegúrese que los
arcos estén alineados.
Salida de la caja de
filtro alineada con la
boquilla de goma de
la bomba/motor
2
.
1
2
3
4
4
9

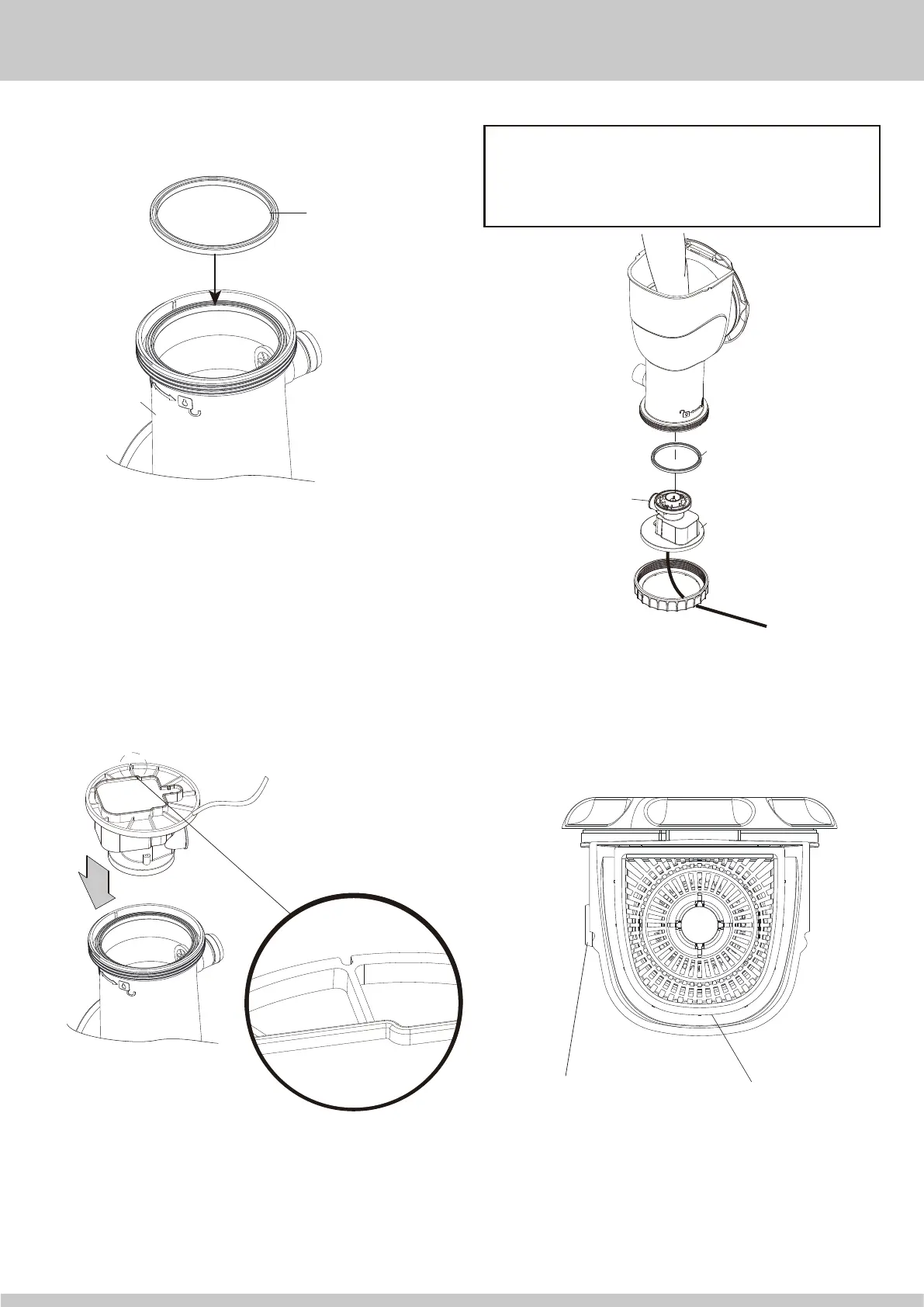

PASO 3: Reemplazo/Reensamblaje de la Bomba
1. Lubrique el Empaque de la caja
4
. Voltee de cabeza la Caja del
skimmer
9
, coloque el empaque en la ranura interna en la parte inferior.
2a. Si su Bomba se retira de la piscina, inserte lentamente el Conjunto del
motor de regreso a la Caja volteada. Hay un ribete en la parte interna
de laCaja (sólo visible desde la parte inferior), que necesita alinearse
con una marca en la parte inferior del Motor.
2b. Si deja su Bomba fijada a la piscina, alcance hasta la Caja para tirar del
Conjunto del motor hacia arriba e insértelo de regreso en la Caja.
Asegúrese de alinear la Boquilla de goma
2
con la abertura de la
manguera de la Caja, de lo contrario la Bomba puede presentar fugas
incluso cuando esté bloqueada en su lugar.
Vista Cercana
VISTA HACIA ABAJO DEL MOTOR Y CAJA DE FILTRO
IMPORTANTE: asegúrese que el cable del
Conjunto del motor
3
esté colocado hasta la
Tuerca del sello del motor
1
ANTES de
reemplazar la Bomba.
