24
Volumen de suministro
▶ Se deben respetar las normas vigentes, las dispo-
siciones en materia de instalación eléctrica
y las medidas de protección contra incendios y
de prevención de accidentes, así como conocer
las vías de evacuación.
▶ Asegúrese de que el equipo esté conectado
a tierra si así lo exige la normativa local o si
lo recomienda el electricista tras comprobar
las condiciones del lugar.
Volumen de suministro
– Pedestal de carga compacto de Porsche
E-Performance con kit de fijación a los cimientos.
– 2 llaves para el panel frontal.
– Adaptador de enchufe específico del país para
la toma para el enchufe de carga (véase la fig. 1,
n.º 7).
– Manual de instalación.
Vista general de las piezas
1. Bloqueo para el panel frontal
2. Unidad de control (Porsche Mobile Charger)
3. Toma de corriente industrial
4. Fijación a los cimientos
5. Panel frontal
6. Cerradura
7. Toma para el enchufe de carga
8. Cable de carga (Porsche Mobile Charger)
9. Cable de alimentación (accesorio específico
del país)

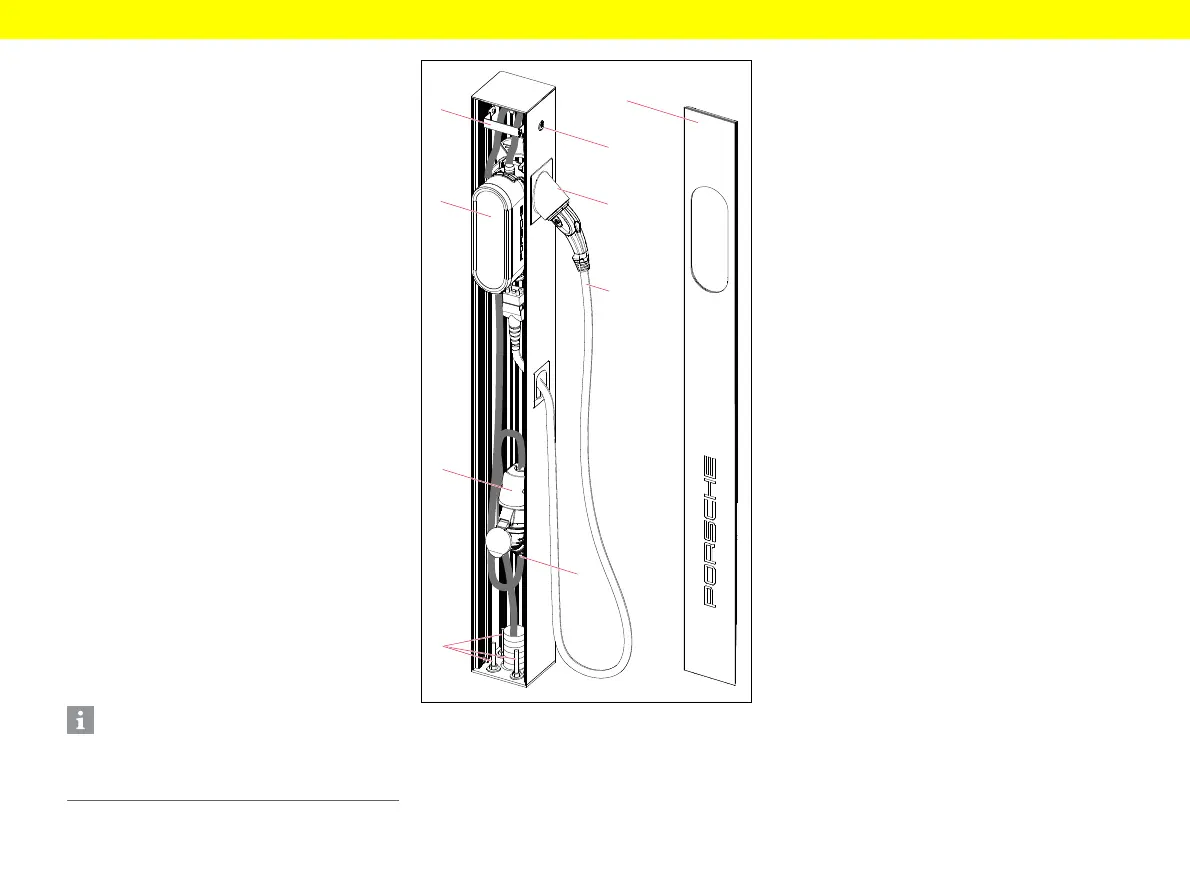

Fig. 1: Vista general de las piezas
Montaje
Accesorios necesarios
Los siguientes componentes no forman parte del
volumen de suministro y deben adquirirse localmente
de conformidad con las especificaciones del país
(véase la conexión de infraestructuras del cargador
universal de Porsche [AC]).
– Unidad de control: Porsche Mobile Charger
Connect
–Cable de carga
– Cable de alimentación: un electricista cualificado
debe decidir la longitud del cable en función
de las especificaciones del país en cuestión.
– Toma de corriente industrial para montaje de
pared en exteriores (adecuada para la unidad
de control):
– Toma de corriente PCE (UE) según
IEC 60309.
– Corriente nominal de 32 A.
– Clase de protección mín. IP54.
– Tubo hueco ø 63 mm (tubo corrugado de plástico
DIN EN 61386-22, resistencia mínima a la
presión de 750 N).
– Cimientos (proporcionados en el lugar de
montaje o como se describe a continuación).
Herramientas necesarias
– Llave macho hexagonal SW 4
– Llave macho hexagonal SW 5
–Llave torx macho TX20
– Llave combinada SW 19 o llave dinamométrica
– Destornillador plano/de estrella
Información
El cable de alimentación específico del país debe
adquirirse por separado. En todo caso, su
concesionario Porsche le asesorará con mucho gusto.
2
1
3
4
6
7
8
5
9
