36
Montage
Montage sur support/
fondation à réaliser par le client

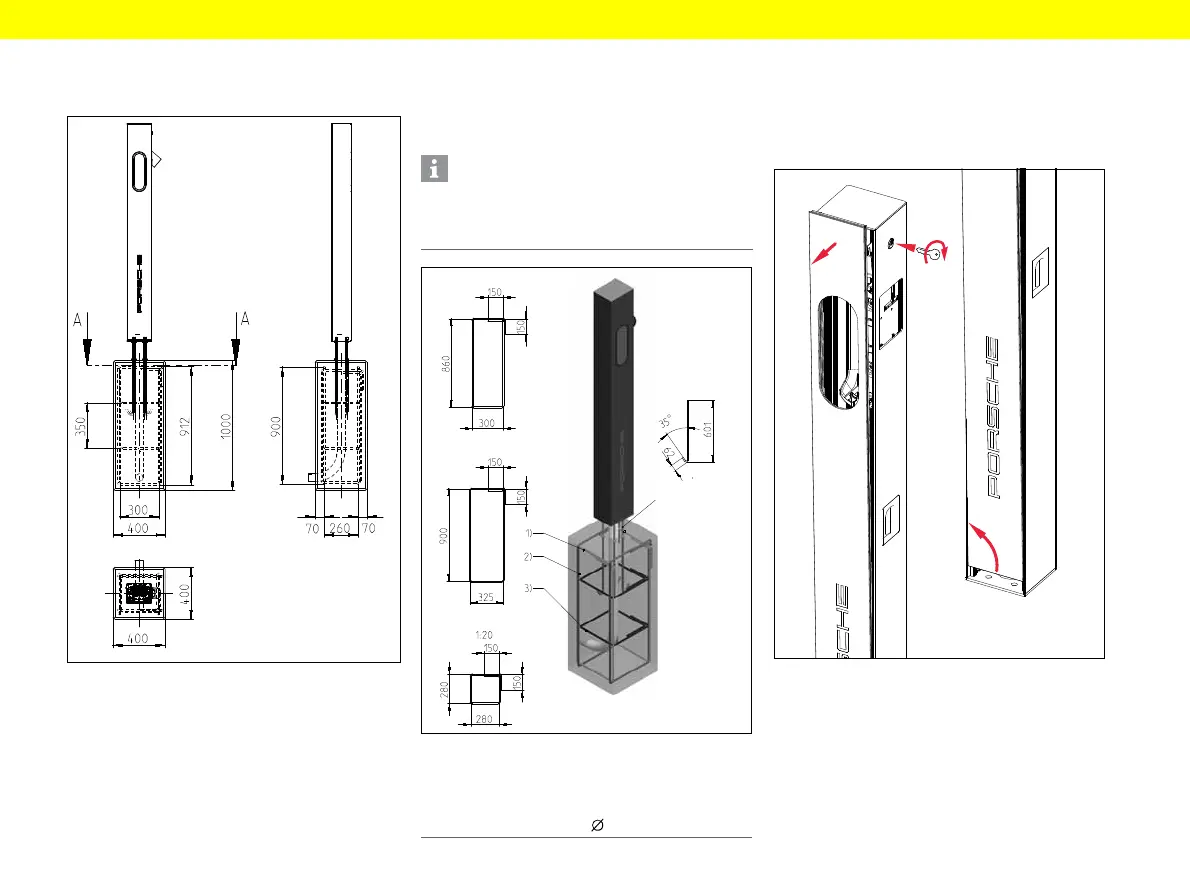

Fig. 4 : Dimensions de la fondation
▶ Cotes pour tiges d’ancrage, voir Fig. 2.
Plan de ferraillage de la fondation
La figure ci-dessous représente le montage
à distance. Le montage peut également se faire
au ras du sol.
Fig. 5 : Plan de ferraillage de la fondation
Déverrouillage du piédestal
1. Déverrouiller la face avant à l’aide de la clé.
2. Basculer avec précaution la face avant vers
l’avant et la soulever vers le haut pour la sortir
du bâti de base.
Fig. 6 : Ouverture du piédestal
Information
La réalisation de la fondation conformément au
plan de ferraillage nécessite des connaissances
techniques en matière de construction.
1 Étrier 1 (2x) 2 Étrier 2 (3x) 3 Étrier 3 (2x)
4 Tige d’ancrage (4x), filetage M12, qualité 8.8–10.9
5 Béton : C 25/30 XF1 XC2
Fer à béton : BST 500 S, fil :10 mm
