46
Montaggio
Montaggio su fondo/basamento
da approntare in loco

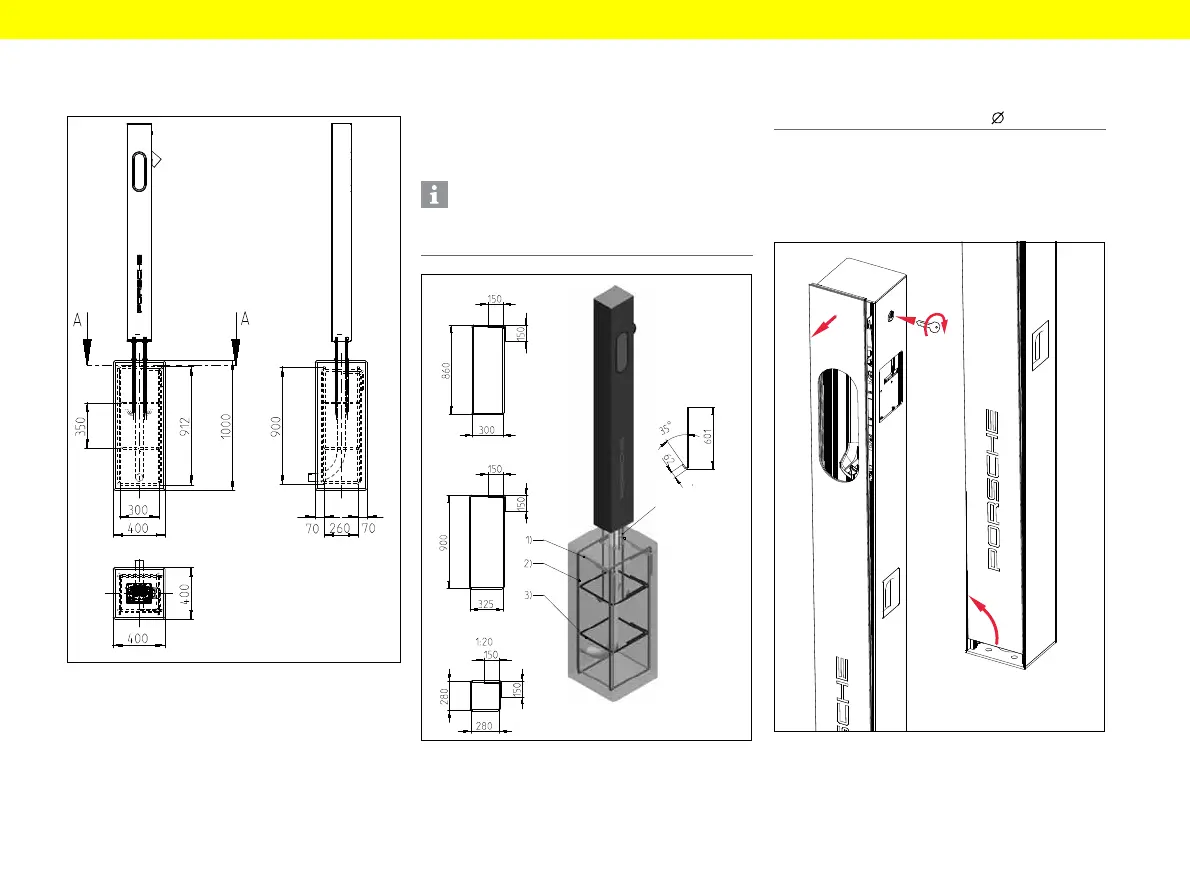

Fig. 4: Dimensioni del basamento
▶ Per le dimensioni dei bulloni di ancoraggio
vedere la fig. 2.
Disegno delle armature
del basamento
Qui di seguito è illustrato il montaggio del distanzia-
mento. Il montaggio può anche essere effettuato
a filo con il pavimento.
Fig. 5: Disegno delle armature del basamento
Sbloccaggio del supporto verticale
1. Sbloccare la mascherina anteriore con la chiave.
2. Inclinare con cautela la mascherina anteriore in
avanti e solleverla verso l’alto dal telaio di base.
Fig. 6: Apertura del supporto verticale
Informazione
La realizzazione del basamento in base al disegno
delle armature richiede abilità costruttive specifiche.
1 Staffa 1 (2x) 2 Staffa 2 (3x) 3 Staffa 3 (2x)
4
Bullone di ancoraggio (4x), filettatura M12, grado 8,8–10,9
5 Calcestruzzo: C 25/30 XF1 XC2
Cemento armato: BST 500 S, barra :10 mm
