Leveringsomvang
Leveringsomvang
– Porsche E-Performance staande houder compact
incl. funderingsmontageset
– 2 sleutels voor het voorpaneel
– Landspecifieke stekkeradapter voor
laadstekkerhouder (zie afb. 1, pos. 7)
– Installatiehandleiding

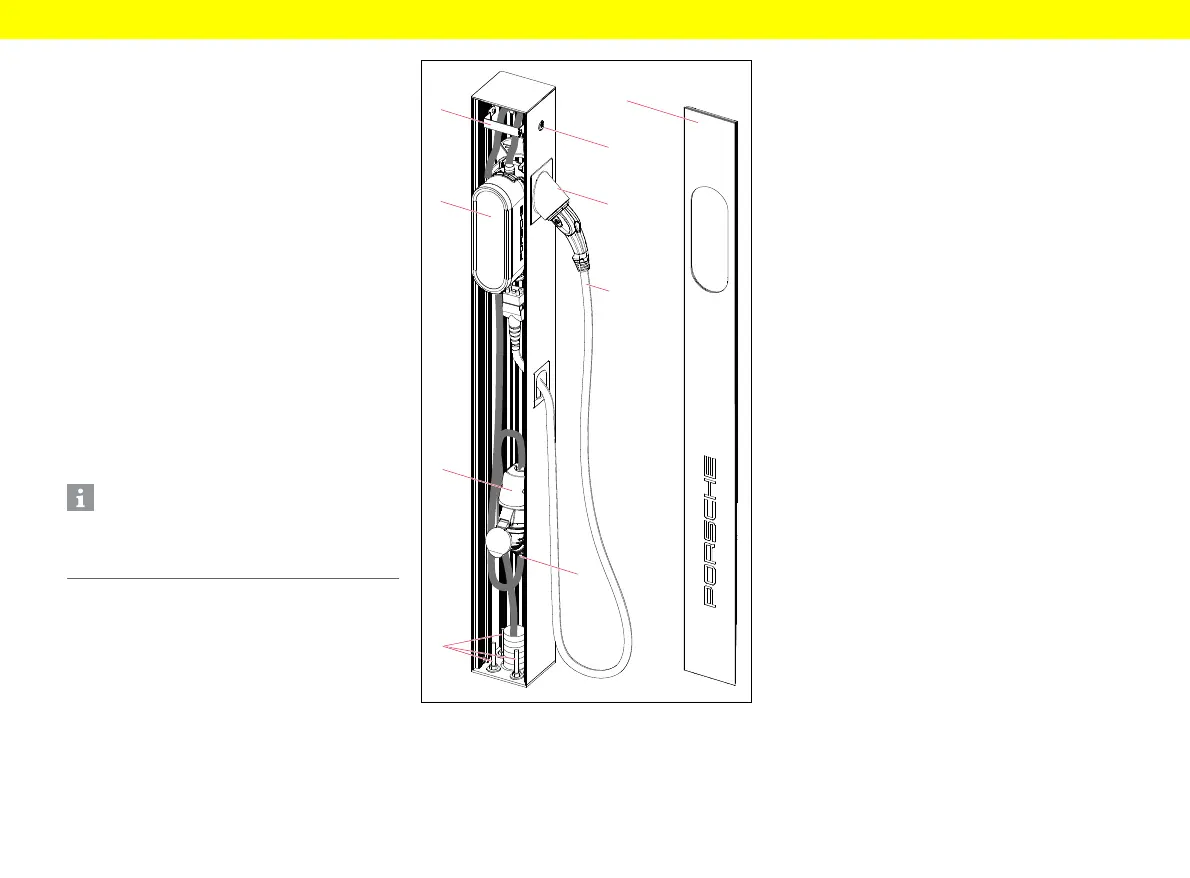

Onderdelenoverzicht
1. Vergrendeling voor het voorpaneel
2. Bedieningseenheid (Porsche Mobile Charger)
3. Industrieel stopcontact
4. Funderingsbevestiging
5. Voorpaneel
6. Slot
7. Laadstekkerhouder
8. Laadkabel (Porsche Mobile Charger)
9. Stroomaansluitkabel (landspecifieke
accessoires)
Afb. 1: Onderdelenoverzicht
Montage
Benodigde accessoires
De volgende onderdelen zijn niet bij de levering inbe-
grepen en moeten volgens de landspecifieke vereisten
lokaal worden aangeschaft (zie infrastructuur-
aansluiting Porsche universeel laadapparaat (AC)):
– Bedieningseenheid: Porsche Mobile Charger
Connect
–Laadkabel
– Stroomaansluitkabel: planning van de
kabellengte en volgens de landspecifieke
specificaties door een gekwalificeerde elektricien
– Industrieel stopcontact voor wandmontage
buiten (passend bij het bedieningspaneel):
– PCE-stopcontact (EU) conform IEC 60309
– Nominale stroom 32 A
– Beschermingsklasse min. IP54
– Lege buis ø 63 mm (kunststof ribbelbuis
DIN EN 61386-22, minimale drukweerstand
750 N)
– Fundering (ter plaatse of volgens onderstaande
beschrijving)
Benodigd gereedschap
– Inbussleutel SW 4
– Inbussleutel SW 5
– Torx inbussleutel TX20
– Ringsteeksleutel SW 19 of momentsleutel
– Sleuf-/kruiskopschroevendraaier
Keuze van montageplaats
▶ Neem de nationale normen en voorschriften in acht.
▶ Indien nodig moet er een botsingsbeveiliging
worden geïnstalleerd om de staande houder te
beschermen, bijvoorbeeld bij opstelling op een
plaats waar botsingsgevaar bestaat, zoals een
weg zonder obstakels.
Informatie
De landspecifieke stroomaansluitkabel moet
apart worden aangeschaft. Uw Porsche-dealer
adviseert u graag.
2
1
3
4
