86
Montagem
Preparar a montagem
com afastamento
1. Prender as barras de fixação à base com quatro
arruelas A13 e quatro porcas hexagonais M12.
Torque de aperto máximo: 40 Nm.
2. Ajustar a altura desejada entre 30 mm
e 150 mm com a ajuda de quatro porcas
hexagonais M12 e arruelas A13.
3. Tubo vazio: saliência de pelo menos 250 mm
acima da base.

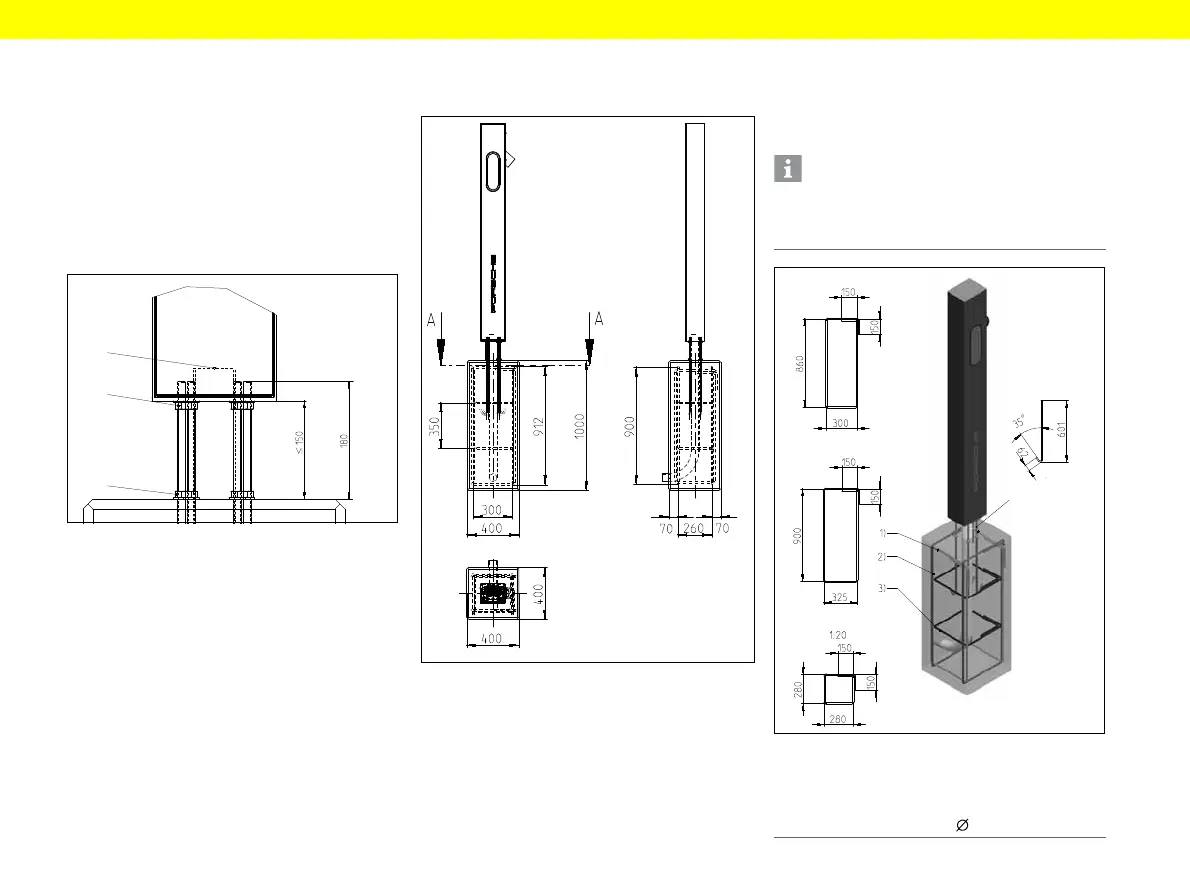

Fig. 3: Montagem com afastamento
Montagem da superfície/
base a ser realizada no local
Fig. 4: Dimensões da base
▶ Dimensões para barras de fixação,
consultar Fig. 2.
Disposição do pavimento da base
A montagem com afastamento está ilustrada abaixo.
A montagem também pode ser realizada de forma
nivelada com o chão.
Fig. 5: Disposição do pavimento da base
Informação
A preparação da base de acordo com a disposição do
pavimento da base requer know-how técnico
estrutural.
1 Gancho 1 (2x) 2 Gancho 2 (3x) 3 Gancho3 (2x)
4 Barra de fixação (4x), rosca M12, qualidade 8,8–10,9
5 Concreto: C 25/30 XF1 XC2
Vergalhão: BST 500 S, arame :10 mm
