Montagem
EN
DE
ES
FR
IT
JP
KO
NL
PTB
RU
ZH
ZHT
Seleção do local de montagem
▶ Observar as normas e regulamentos nacionais.
▶ Caso necessário, deverá ser instalado um
protetor antichoques para proteger o carregador
vertical, por ex., se for montado em um local
em que haja risco de colisão, como em uma rua
sem a presença de obstáculos.
▶ Montar o carregador vertical em uma área
protegida da chuva e em uma superfície firme.
Evitar locais com luz solar direta.
▶ Instalar o carregador vertical o mais próximo
possível do veículo ao usar o cabo do veículo
de 2,5 m. Levar em consideração a posição
de estacionamento preferida e a orientação
do veículo.
▶ Não montar o carregador vertical:
– em áreas potencialmente explosivas
– na área de rotas de fuga ou para pedestres
(o cabo não deve atravessar nenhuma rota
de fuga ou para pedestres)
– em locais com jatos de água diretos (por ex.,
de lavadoras de alta pressão ou irrigação
de jardim)
– sob objetos suspensos
– em estábulos, abrigos para animais e locais
em que haja gases de amônia
Ordem de montagem
recomendada
1. Preparar a base (com tubo vazio e barras
de fixação).
2. Estender o cabo do disjuntor elétrico até a base.
3. Montar o carregador vertical.
4. Solicitar a instalação da fonte de alimentação
a um eletricista qualificado.
Preparar a base
▶ Para uma fixação segura: verificar as condições
da base antes da montagem!
Se já houver uma superfície de carga estável de
acordo com o cálculo estático com uma opção
adequada para a alimentação do cabo, não precisará
ser preparada nenhuma base separada. Neste caso,
o carregador vertical pode ser montado diretamente
na superfície existente.
Montagem na superfície existente
1. Marcar os orifícios para a passagem do cabo
no chão.
2. Perfurar orifícios de montagem de ø 14 mm
e utilizar o kit de fixação para bases de acordo
com o manual do produto.

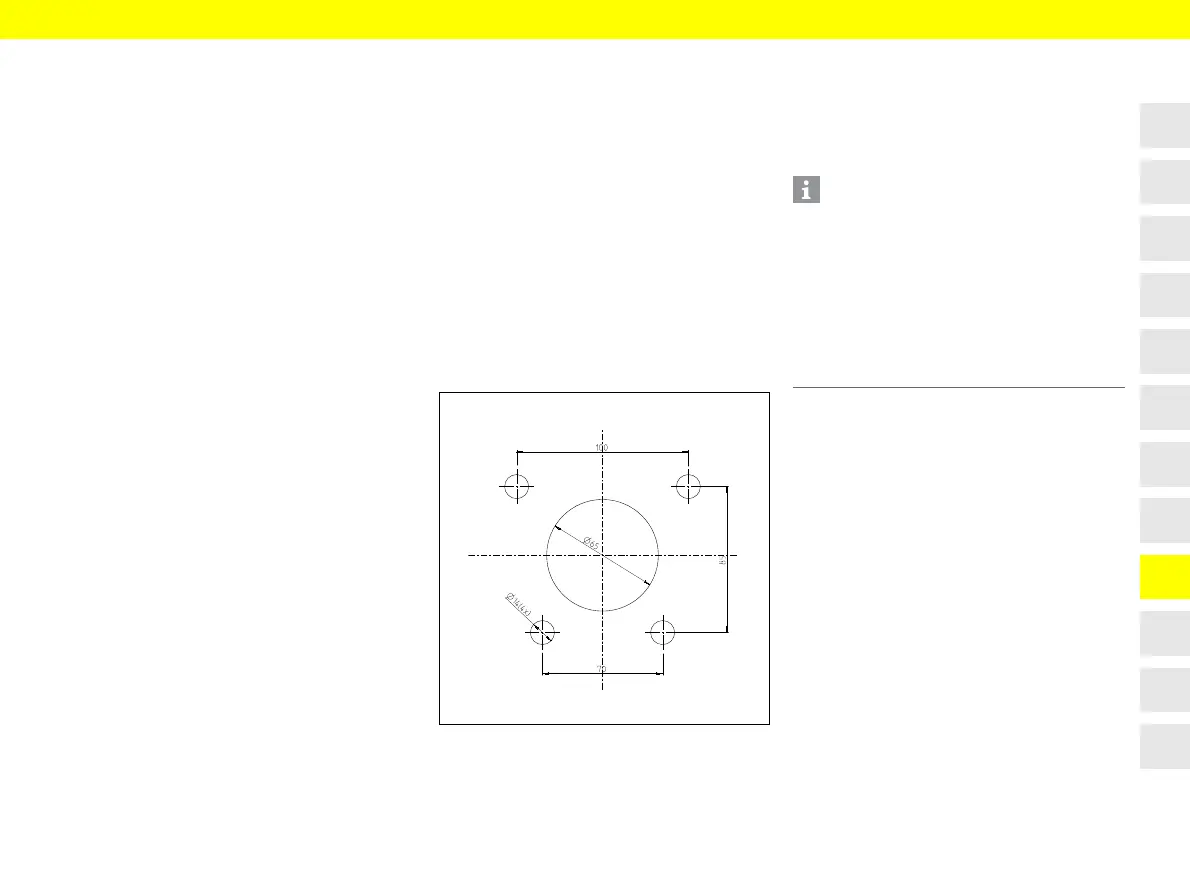

Fig. 2: Dimensões de perfuração
Montar o carregador vertical
▶ Preparar a base adequadamente no local.
Fixação, por ex., com HILTI HVA (consultar Apêndice:
Kit de fixação para bases Hilti na página 91)
ou similar.
Informação
O carregador vertical geralmente é montado
diretamente (sem folga) na superfície de concreto
armado acabada com revestimento do piso (por ex.,
pavimento, piche, etc.) (consultar a Fig. 7).
Se o revestimento do piso for finalizado posterior-
mente, é possível realizar uma montagem com
afastamento a fim de instalar com antecedência
ocarregador vertical sobre orevestimento do piso
planejado (consultar a Fig. 3).
