Material fornecido
Material fornecido
– Carregador vertical Porsche E-Performance
compacto, incl. kit de fixação para bases
–2 chaves para opainel frontal
– Adaptador de tomada específico do país
para a tomada de carregamento
(consultar a Fig. 1, item 7)
– Manual de instalação
Visão geral das peças
1. Trava do painel frontal
2. Unidade de controle (Porsche Mobile Charger)
3. Tomada industrial
4. Fixação para bases
5. Painel frontal
6. Fechadura
7. Tomada de carregamento
8. Cabo de carga (Porsche Mobile Charger)
9. Cabo de alimentação (acessórios específicos
do país)

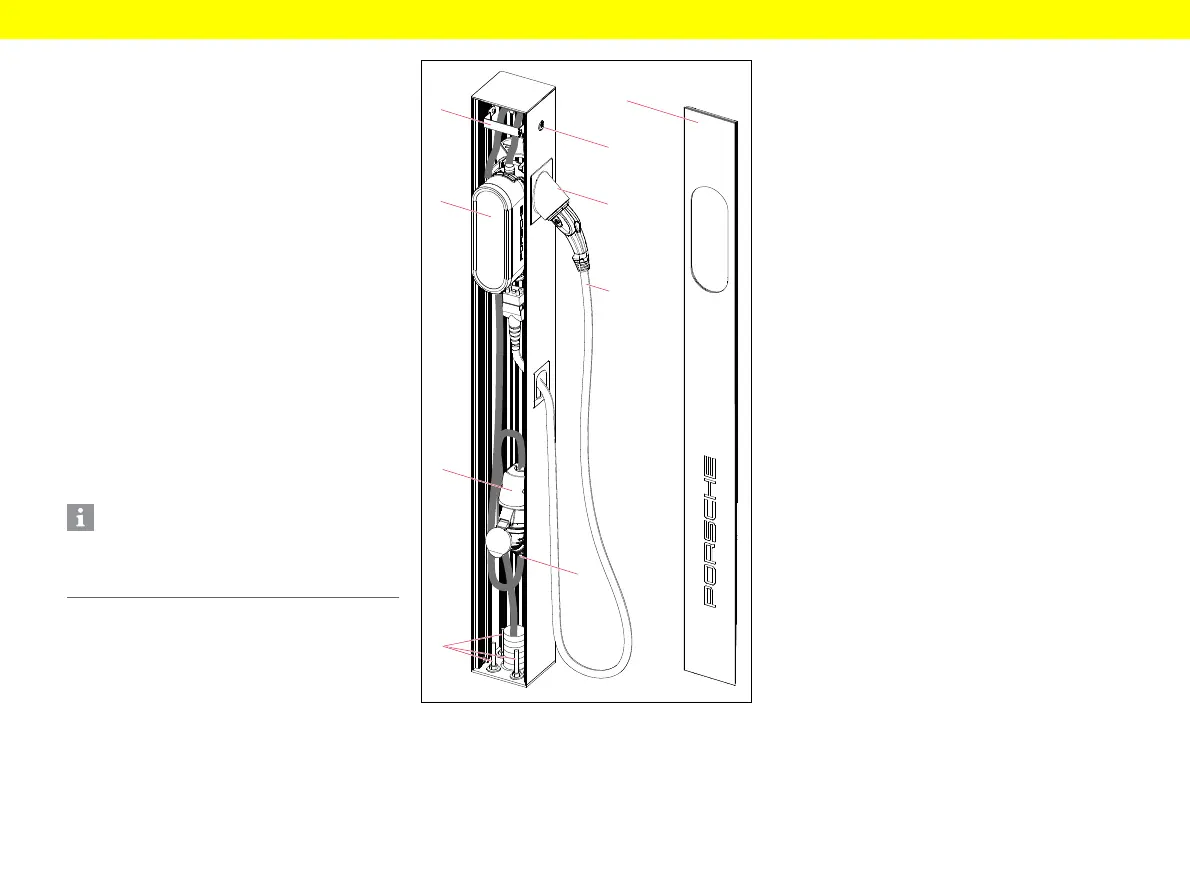

Fig. 1: Visão geral das peças
Montagem
Acessórios necessários
Os seguintes componentes não fazem parte
do material fornecido e devem ser adquiridos
localmente de acordo com os requisitos específicos
do país (consultar a conexão de infraestrutura
Carregador universal Porsche (AC)):
– Unidade de controle: Porsche Mobile Charger
Connect
–Cabo de carga
– Cabo de alimentação: o planejamento
do comprimento do cabo e o cumprimento
das especificações específicas do país devem
ser realizados por um eletricista qualificado
– Tomada industrial para montagem na parede ao
ar livre (para combinar com o painel de controle):
– Tomada PCE (UE) de acordo com IEC 60309
– Corrente nominal 32 A
– Classe de proteção pelo menos IP54
– Tubo vazio ø 63 mm (tubo de plástico
ondulado DIN EN 61386-22, resistência mínima
à pressão 750 N)
– Base (no local ou de acordo com a seguinte
descrição)
Ferramenta necessária
– Chave Allen SW 4
– Chave Allen SW 5
– Chave torx interna TX20
–Chave
combinada SW 19 ou chave dinamométrica
– Chave de fenda/Phillips
Informação
O cabo de alimentação específico do país deve ser
adquirido separadamente. O seu concessionário
Porsche terá muito prazer em ajudá-lo.
