FRANÇAIS
17

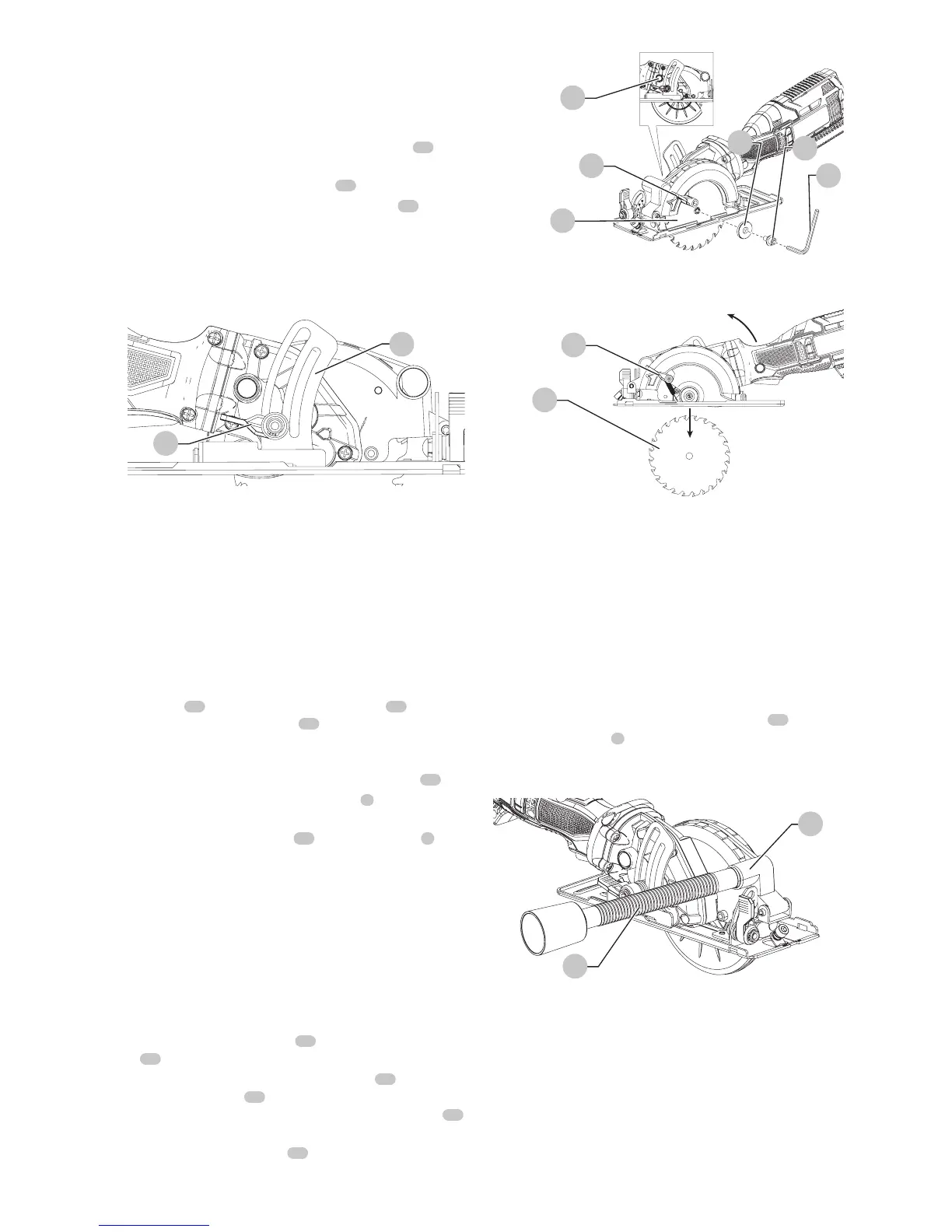

Réglage de la profondeur de coupe
(Fig. F)
La profondeur de coupe doit être réglée en fonction de
l’épaisseur de la pièce à travailler.
1. Desserrez le levier de réglage de la profondeur
11
.
2. Ajustez la profondeur de coupe désirée à l’aide de
l’échelle de profondeur de coupe
10
.
3. Resserrez le levier de réglage de profondeur
11
.
Pour optimiser la qualité de la coupe, l’organe de coupe
ne devrait pas dépasser de plus de 3mm sous la pièce à
travailler.
REMARQUE: effectuer d’abord systématiquement des
essais pour vérifier la ligne de coupe effective.
Fig. F
10
11
Installation et retrait de la lame
(Fig. F, G, & H)
AVERTISSEMENT: débrancher systématiquement la
scie du bloc d’alimentation avant l’une des opérations
suivantes.
AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, lire, comprendre et suivre
toutes les consignes importantes de sécurité et toutes
les instructions avant d’utiliser l’outil.
1. Maintenez appuyé le bouton de verrouillage de la
broche
12
pour retirer le boulon de lame
15
en
tournant la clé hexagonale
17
VERS LA DROITE (dans
la même direction que celle de la flèche sur la lame de
scie).
2. Relâchez le bouton de verrouillage de la broche
12
.
3. Relevez la manette du carter inférieur
4
pour permettre
de retirer la lame.
4. Retirez la bride de fixation
14
et la lame de scie
6
.
5. Sélectionnez la lame adaptée à l’application désirée.
Utilisez systématiquement des lames de la bonne taille
(4,5po de diamètre) avec un alésage central de taille et
de forme (3/8po de diamètre) adaptées à la broche de
la scie. Assurez-vous systématiquement que la vitesse
maximum recommandée (r/min) pour la lame de scie
correspond ou excède celle (r/min) de la scie.
6. Installez la nouvelle lame en vous assurant que la
rotation de lame suit la direction de la flèche imprimée
sur le carter.
7. Insérez la bride de fixation
14
puis le boulon de lame
15
.
8. Resserrez fermement le boulon de lame
15
en tournant
la clé hexagonale
17
VERS LA GAUCHE tout en
poussant sur le bouton de verrouillage de la broche
12
.
9. Une fois la lame arrimée, libérez le bouton de
verrouillage de la broche
12
.
Fig. G
12
15
17
14
4
6
Fig. H
4
6
Dépoussiérage (Fig. I)
AVERTISSEMENT: débrancher systématiquement la
scie du bloc d’alimentation avant l’une des opérations
suivantes.
AVERTISSEMENT: ne jamais laisser le tuyau de
l’aspirateur interférer avec le carter inférieur ou
l’opération de coupe.
AVERTISSEMENT: ne pas utiliser l’aspirateur lors de
la coupe du métal.
Connectez le tuyau d’extraction des poussières
16
au
raccord d’extraction
9
puis rattachez votre aspirateur,
comme illustré en figure I.
COUPES GÉNÉRALES IMPORTANT : LIRE
LES CONSIGNES DE SÉCURITÉ ET LES
INSTRUCTIONS
Protection contre les rebonds
• Alors que l’outil est débranché, suivre toutes
les instructions d’assemblage, de réglage et de
Fig. I
16
9
