ASSEMBLAGE

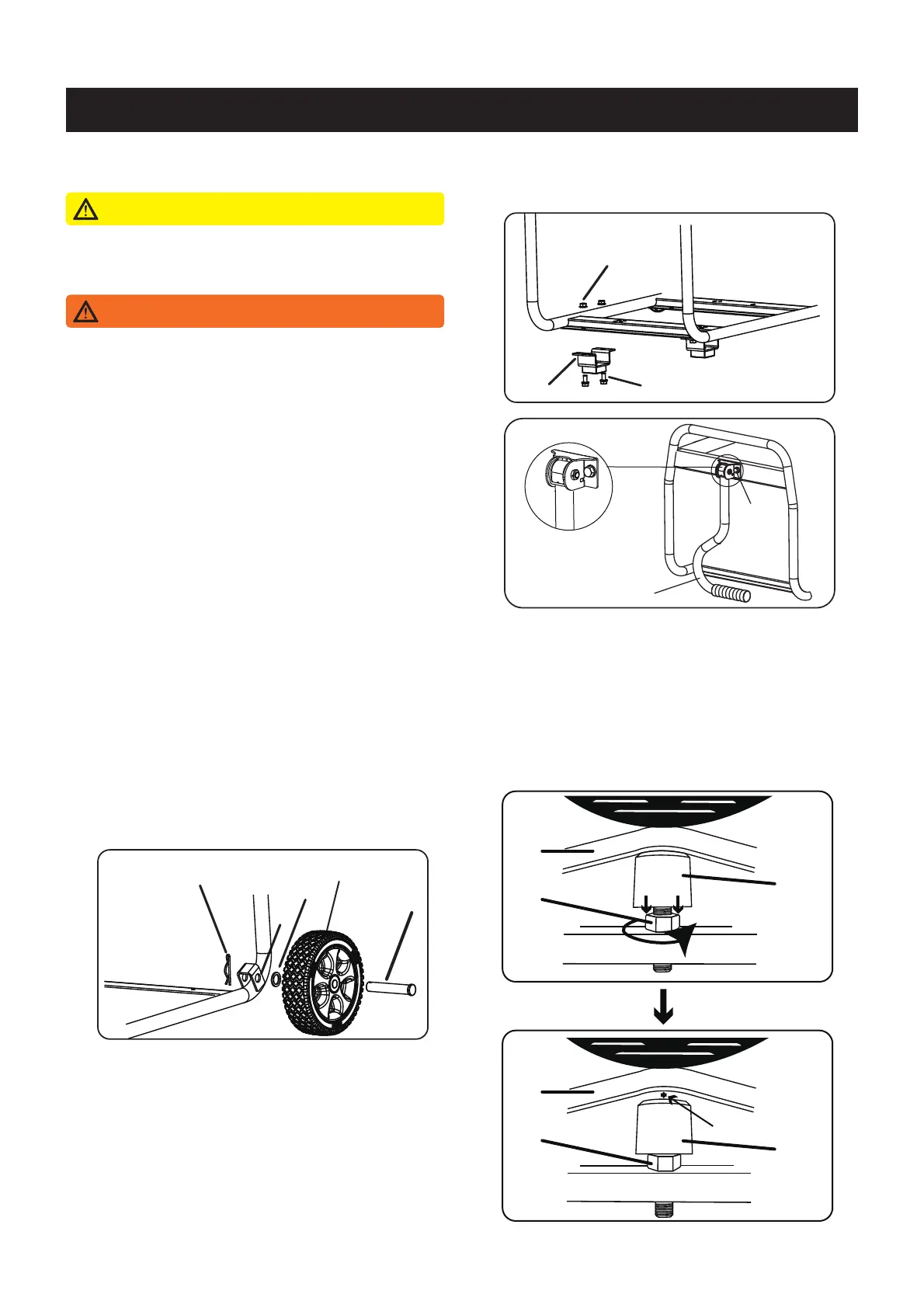

Installer le kit de roue
REMARQUE:
Les roues ne sont pas conçues pour une utilisation
sur route.
IMPORTANT: Avant de faire fonctionner le générateur,
le le siège amortisseur (K) doit être réglé pour
autorisation. Desserrez le contre-écrou (L) et réglez le
siège absorbant les chocs (K) donc il y a environ
3-4mm écart entre le haut du siège et le bas de le
support d'alternateur (M). Resserrez le contre-écrou
après ajustement.
3-4mm
1 - placez le générateur sur une surface plane.
2 - Basculez le générateur sur un morceau de carton
ou autre matériau souple pour protéger la peinture
du cadre et empêcher le générateur de glisser.
3 - Glisser l'axe d'axe (A) dans la roue (B), à plat
rondelle (C) et le trou des axes du châssis du
générateur (D).
4 - Fixez le tout avec la goupille fendue (E). Répéter
sur le côté opposé.
Installer la jambe de force
5 - Insérez les boulons (F) (M8*16) à travers le
pied de support (G) et les trous sur le châssis du
générateur comme indiqué.
6 - Serrer les boulons (F) et les écrous (H)(M8) sur
le châssis.
M
K
L
M
K
L
A
B
C
D
E
G
F
H
뇈샽 25.400
I
J
Votre générateur nécessite un certain assemblage
avant d'être utilisé.
Pour assembler le générateur, il faut soulever l'unité.
Faites-vous toujours aider lorsque vous soulevez le
générateur.
AVERTIR
Ne branchez pas et ne mettez pas en marche le
générateur avant qu'il ne soit complètement assemblé
selon les instructions. Le fait de ne pas comprendre
complètement le manuel et le produit peut entraîner la
mort ou des blessures graves.
AVERTISSEMENT
Appelez notre service à la clientèle au 1-855-888-359
8 pour tout problème ou préoccupation concernant
l'assemblage. Veuillez avoir le modèle et le numéro de
série à portée de main.
Installer l'ensemble de poignée
7 - Installez la poignée (I) sur le cadre avec les
boulons (J) (M8X20).
