Powermate WX5400 - Enchufes de Conexión; Retiro del Contenido de la Caja

6 Manual del propietario para generador portátil
Enchufes de conexión
Tomacorriente doble de 120 VCA, 20 A
El tomacorriente de 120 V está protegido contra
sobrecargas por un disyuntor de pulsar para
reconectar de 20 A. Vea la Figura 2-3. Cada
tomacorriente alimentará cargas eléctricas de
120 VCA, monofásicas, de 60 Hz, que requieran
una corriente combinada de hasta 2400 W
(2.4 kW) o 20 A de corriente. Use únicamente
juegos de cordones de conexión de
3 conductores con conexión a tierra, de alta
calidad y bien aislados, con una capacidad
nominal de 125 V con 20 A (o mayor).
NOTA: Limite el largo de los cordones de
extensión a 15 ft (4.5 m) o menos, para evitar
caídas de voltaje y recalentamiento de los
alambres.

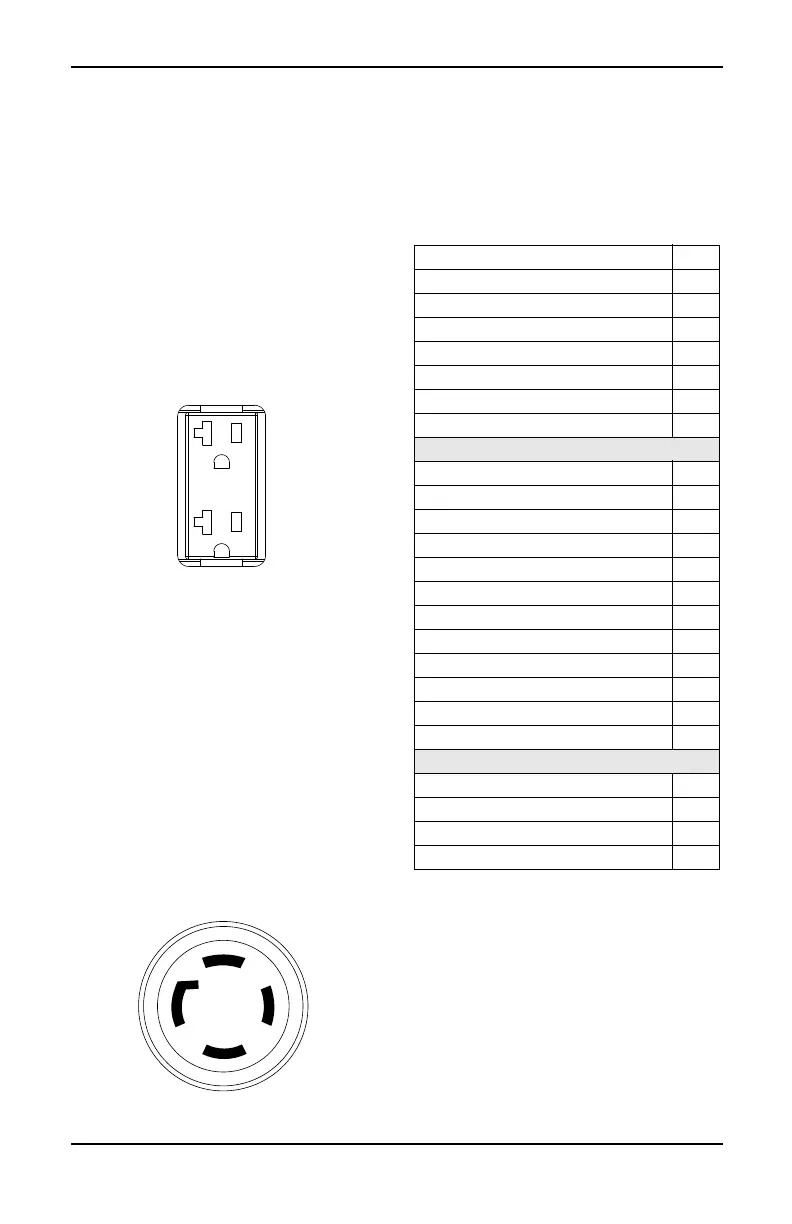

Figura 2-3. Tomacorriente doble de 120 VCA,
20 A NEMA 5-20R
Tomacorriente de 120/240 VCA, 30 A
Use un enchufe NEMA L14-30 con este
tomacorriente (de girar para bloquear/
desbloquear). Conecte un juego de cordón de
conexión de 4 conductores con conexión a tierra
adecuada para el enchufe y la carga deseados.
El juego de cordón de conexión debe tener
capacidad nominal para 250 VCA con 30 A
(o mayor). Vea la Figura 2-4.
Use este tomacorriente para alimentar cargas
de 120 VCA, monofásicas, de 60 Hz que
requieran hasta 2760 W (2.7 kW) de potencia
con 23 A o cargas de 240 VCA, monofásicas,
de 60 Hz que requieran hasta 5520 W (5.5 kW)
de potencia con 23 A. El tomacorriente está
protegido por un disyuntor de pulsar para
reconectar de 23 A.
Figura 2-4. Tomacorriente de 120/240 VCA,
30 A NEMA L14-30R
Retiro del contenido de la caja
1. Abra la caja completamente cortando cada
esquina de arriba abajo.
2. Retire y verifique el contenido de la caja
antes del armado. El contenido de la caja
debe ser el siguiente:
TABLE 3. Accesorios
3. Llame al Servicio al cliente de Powermate al
1-800-445-1805 con el número de modelo y
número de serie de la unidad para cualquier
contenido faltante de la caja.
4. Registre el modelo, el número de serie y la
fecha de compra en la tapa de este manual.
000424
000204
Ítem Cant.
Unidad principal 1
Manual del propietario 1
Manual del motor 1
Litro de aceite SAE 1
Embudo para aceite 1
Rueda (1) 2
Asa y soporte de asa (2) 2
Bolsa de tornillería Cant.
Pasador del eje (3) 2
Separador del pie (4) 2
Pie de caucho (5) 2
Arandela plana M12 x 4 mm (6) 2
Arandela plana M12 x 1.5 mm (7) 2
Arandela plana M8 (8) 2
Perno M8 x 50 (9) 2
Perno M8 x 80 (10) 2
Tuerca de Nylock M8 (11) 4
Pasador hendido (12) 2
Empuñadura del asa (13) 2
Kit de herramientas Cant.
Llave hexagonal de 5 mm 1
Llave de 10 x 13 mm 1
Llave para bujías con varilla 1
