4 Manuel de l’utilisateur du générateur portatif
Section 2 Informations générales et installation

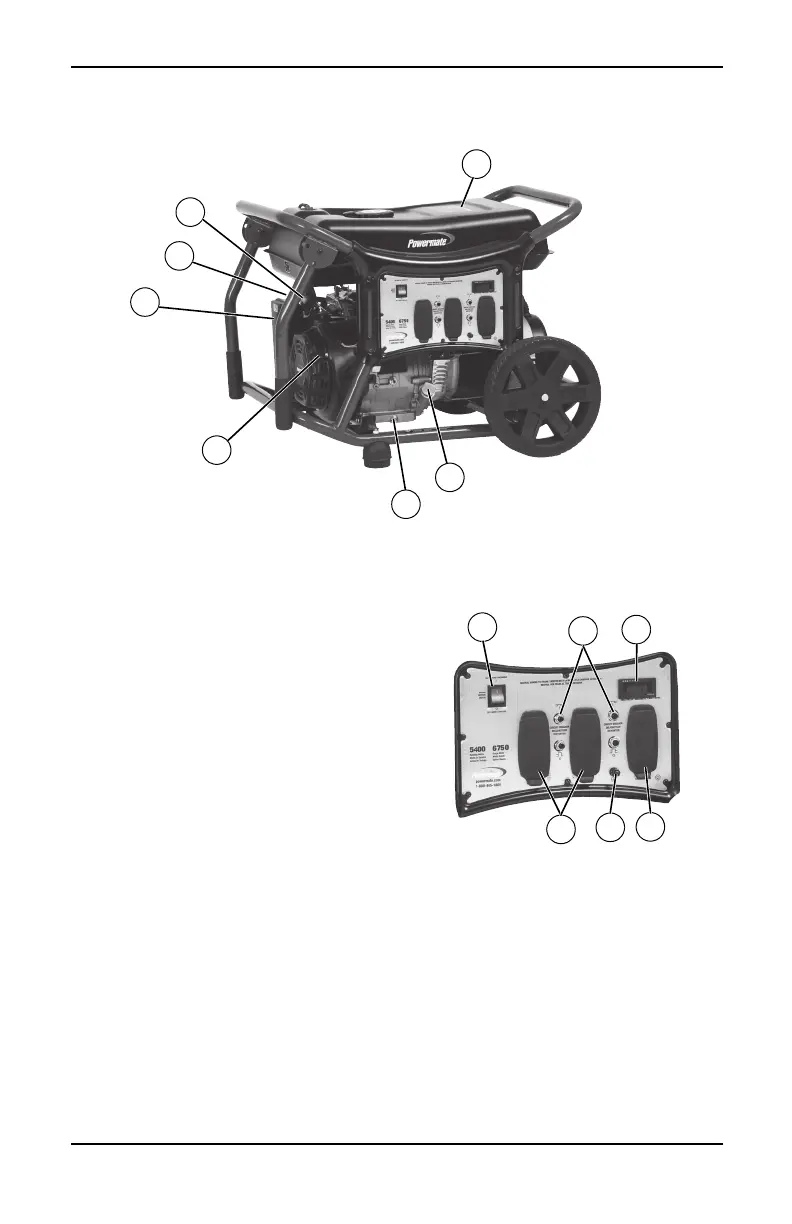

Figure 2-1. Caractéristiques et commandes
TABLEAU 1. Composants du
générateur
Figure 2-2. Tableau de commande
001615
8
7
13
10
12
9
11
1 Prise de courant double de 120 V c.a., 20 A
2 Prise à verrouillage (NEMA L14-30R)
de 120/240 V c.a., 30 A
3 Disjoncteurs (c.a.)
4 Commutateur de marche et d’arrêt
5 Horomètre
6 Borne de mise à la terre
7 Levier d’étrangleur
8 Réservoir de carburant
9 Tuyau de vidange d’huile
10 Orifice de remplissage d’huile
11 Filtre à air
12 Poignée du lanceur à rappel
13 Robinet d’arrêt de carburant
001616
3
5
1
4
2
6
