Manuel de l’utilisateur du générateur portatif 7
Assemblage
Veuillez communiquer avec le service à la
clientèle de Powermate au 1 800 445-1805 si
vous avez des questions ou des préoccupations
liées à l’assemblage de votre appareil. Veuillez
avoir le modèle et le numéro de série de votre
appareil à portée de main.
Les outils suivants sont nécessaires pour
installer la trousse d’accessoires :
•Voir le Tableau 3 : Accessoires (outils
nécessaires).
REMARQUE : Les roues ne sont pas conçues
pour être utilisées dans la rue.
Voir la Figure 2-5.
Installez les roues de la façon suivante.
1. Glissez la cheville d’essieu (3) dans la
roue (1), dans la rondelle plate M12 de
4 mm (6) et dans le châssis.
2. Placez une rondelle plate M12 de
4 mm (6) et insérez la goupille fendue (12)
dans l’essieu (3). Repliez les languettes
(de la goupille fendue) vers l’extérieur afin
de fixer l’ensemble en place.
Installez le pied-support du châssis de la
façon suivante :
1. Glissez une rondelle plate M8 (8), un pied-
support en caoutchouc (5), une entretoise
de pied (4) sur un boulon M8 x 80 (10).
2. Alignez le tout avec les trous du longeron du
cadre et fixez avec un écrou nyloc M8 (11).
Installez la poignée de la façon suivante :
1. Faites glisser un boulon M8 x 50 (9) dans le
support de la poignée et dans la poignée (2).
Fixez le tout avec un écrou nyloc M8 (11).

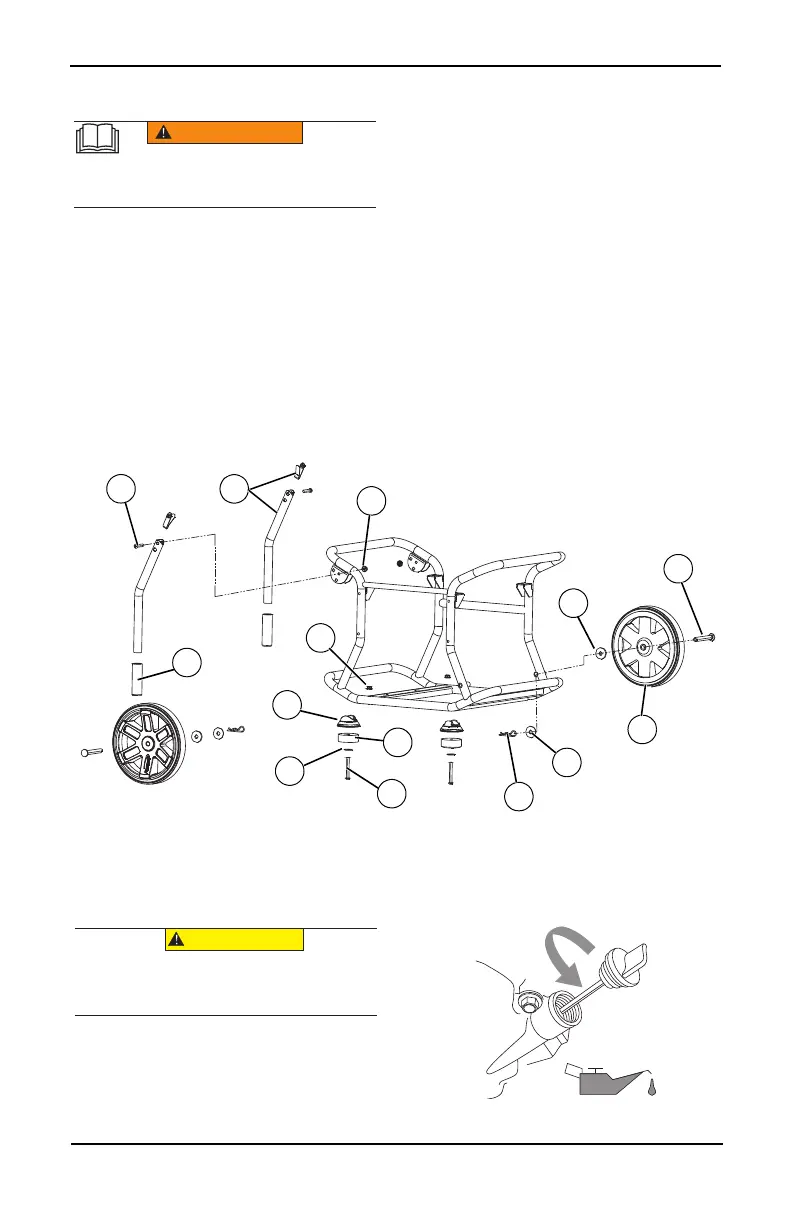

Figure 2-5. Assemblage des roues, de la poignée et des pieds
Ajout d’huile à moteur
1. Installez le générateur sur une surface plane.
2. Assurez-vous que la zone entourant
l’orifice de remplissage est propre.
3. Retirez le bouchon de l’orifice de remplissage
d’huile et essuyez la jauge. Voir la
Figure 2-6
.
Figure 2-6. Retrait de la jauge
Consultez le manuel. Lisez complètement le manuel
et assurez-vous d’en comprendre le contenu avant
d’utiliser l’appareil. Une mauvaise compréhension du
manuel ou de l’appareil consigne pourrait entraîner
la mort ou des blessures graves.
(000135)
Dommages au moteur. Vériez que le type et la quantité de
l’huile à moteur sont adéquats avant de démarrer le moteur. Le
non-respect de cette consigne pourrait causer des dommages
au moteur.
MISE EN GARDE
