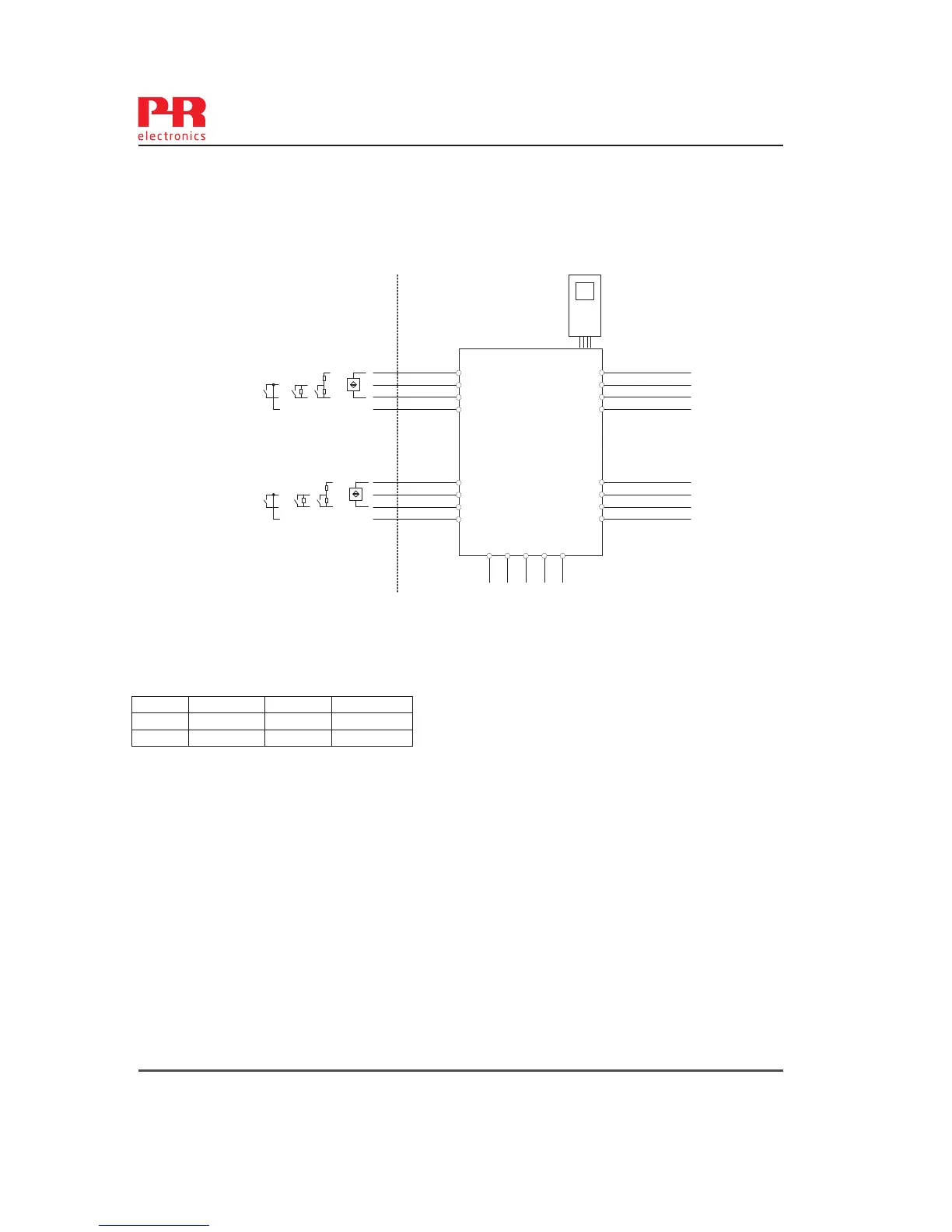

Entrada Ex:
CN1 (terminais 41,42,43,44)
CN2 (terminais 51,52,53,54)
U
o
:10,6 VDC
I
o
: 12 mADC
P
o
: 32 mW
Lo/Ro:1150 H/
IIC IIB IIA
C
o.
2,0 F 6,0 F 18 F
L
o.
260 mH 780 mH 1000 mH
Área de Risco Área de não Risco
Zona 0,1, 2, 20, 21, 22 ou Zona 2
Terminais CN1(11,12) CN2(13,14)
Saída digital: Saída NPN:
Voltagem máx. 30 VDC
Corrente máx. 80 mA
Terminais CN1(11,12) CN2(13,14)
Saída relê: Área de não Risco Instalação Zona 2
Voltagem máx.. 250 VAC / 30 VDC 32 V AC / 30 VDC
Potência máx.. 500 VA / 60 W 64 VA / 60 W
Corrente máx.. 2 AAC / 2 ADC 2 AAC / 2 ADC
-20 ≤ Ta ≤ 60ºC
U
m
: 253 V máx. 400 Hz
Fonte / Saída:
(terminais 11,12,13,14)
(terminais 31,32,33,34)
(terminais 91,92,93,94,95)
44
43
42
41
54
53
52
51
34
33
32
31
14
13
12
11
9202
4501
91 92 93 94 95
CH1
CH2
+
-
+
-
Sensor NAMUR
Chave Chave com Shunt Sensor de Contato
TRILHO DE ENERGIA
