PROGRAMMERBART LCD- / LED-
INSTRUMENT 5515
• 4-cifret LCD- / LED-instrument
• Programmerbart via PC
• Galvanisk isoleret 3,75 kVAC
• Skalering via trykknapper i front
• Strøm- / spænding- eller temperaturindgang
• IP65 fra front
GENERELT:
Instrumentet 5515 anvendes til digital visning af strøm- / spænding- eller
temperatursignaler.
Instrumentet kan leveres færdigkonfigureret efter specifikation, eller man kan
vælge selv at konfigurere ved hjælp af programmeringskittet Loop Link og en PC.
Instrumentet med unipolær strøm- og spændingsindgang kan programmeres
i områder op til 100 mA og 250 VDC. Dette instrument indeholder en
transmitterforsyning.
Vælges et instrument med temperaturindgang, kan man måle signaler fra
standard Pt100 og termoelementfølere samt mV-signaler.
Med de frontbetjente trykknapper kan man skalere displayvisningen samt
kommaplacering, såfremt dette er valgt aktivt i softwaren.
Instrumentet er galvanisk adskilt og kan derfor måle både stelbundne og ikke-
stelbundne signaler.
INDGANGSTYPER FOR 5515 A1/B1:
Termoelementindgang (TC) for standard termoelementer i temperaturområder
efter standarderne IEC 584, DIN 43710 eller ASTM E988-90.
CJC-kompensering med Pt100 føler i tilslutningsklemme (option - type 5914),
ekstern Pt100/Ni100 i 2-leder tilslutning eller fast CJC (termostatbox).
Unipolær mV-indgang for DC spændingssignaler.
7
INDSTILLING AF DIP-SWITCHE
OG VISNING AF TILSLUTNINGER PÅ
SYSTEM 5500
På billede 1 er vist hvordan det er muligt at ændre DIP-switchkonfigurationen.
Desuden ses tilslutningen til Opto Link 5901 på 5511 modulet.
På billede 2 ses tilslutningsstikket til programmeringsenheden Loop Link.
6

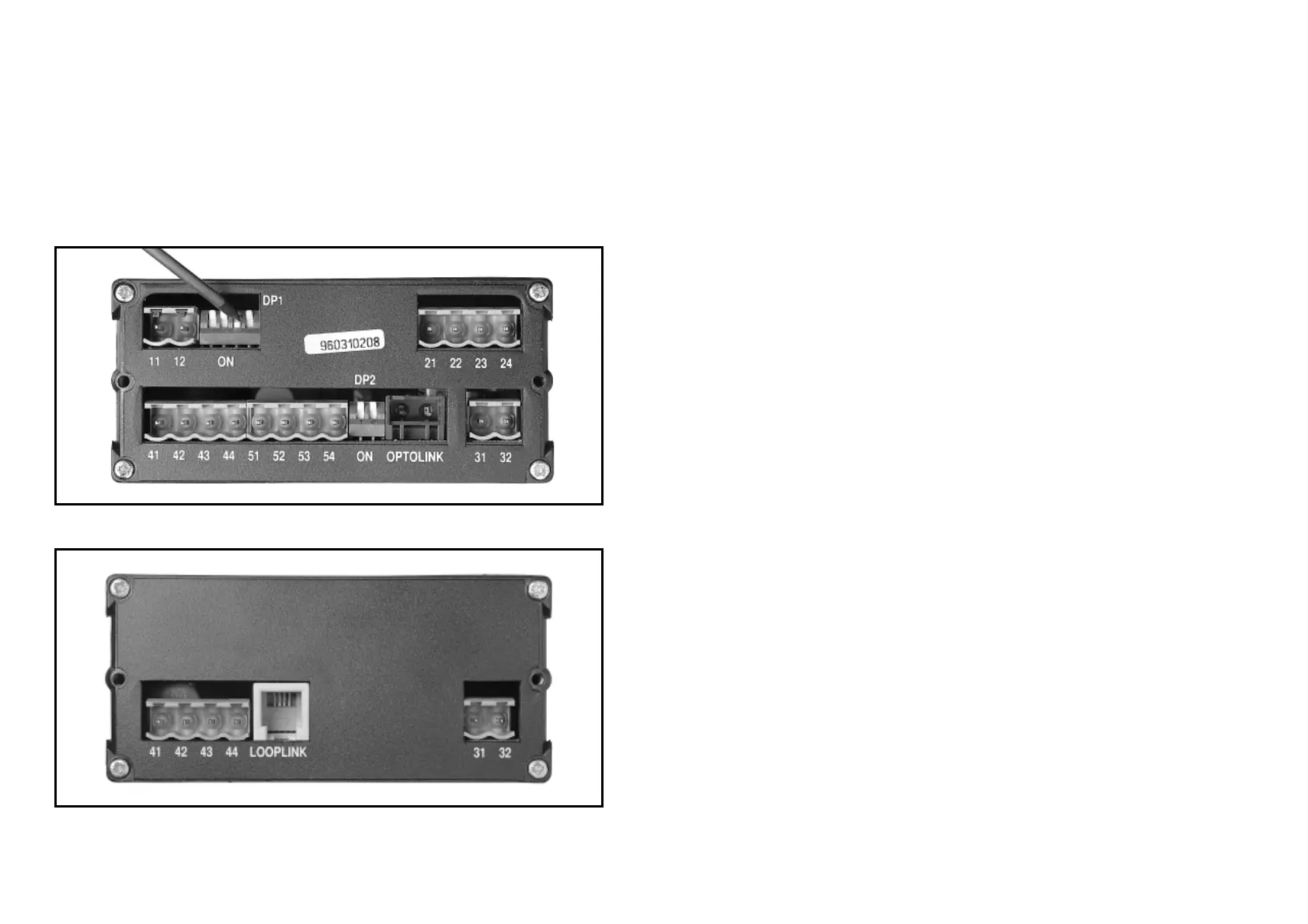

Billede 1: Indstilling af DIP-switche og visning af forbindelser.
Billede 2: Stik til programmeringsenheden Loop Link.
