Prepac DC-6330-V - Cabinet Slide Attachment; Attaching Slides to Side Panels; Attaching Slides to Center Gable

Page 6 of 20
3
Front
Devant
Lado Frontal
Front
Devant
Lado Frontal
C4
C4
Front
Devant
Lado Frontal
Front
Devant
Lado Frontal
C3
C5
Top End
Extrémité supérieure
Lado superior
2b

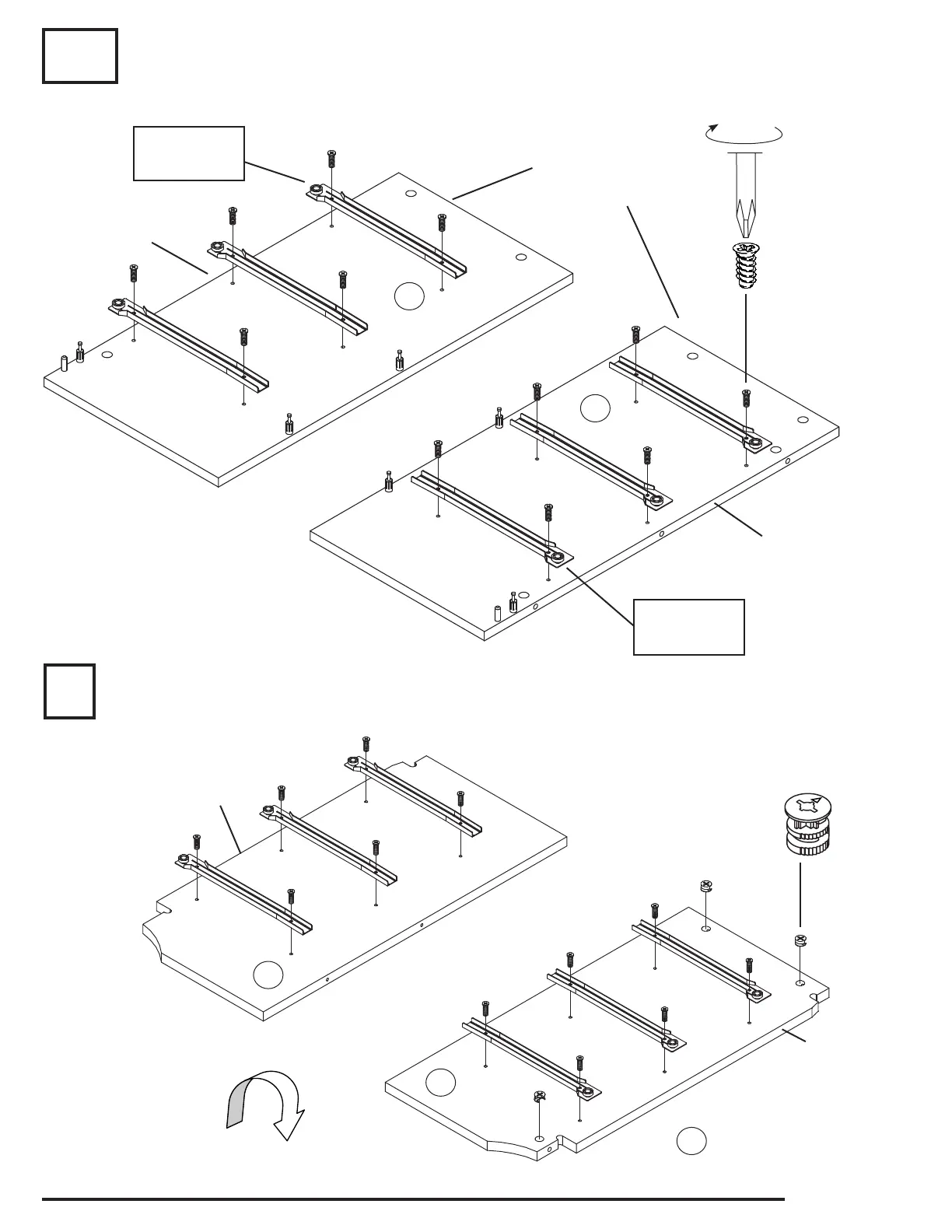

Attach Cabinet slides to left and right sides
Attachez des Glissière de cabinet aux côtés gauches et droits
Instale los rieles al lados izquierdos y derechos
Red Wheel
La roue rouge
La rueda roja
Blue Wheel
La roue bleu
La rueda azul
Attach Cabinet slides to BOTH SIDES of the center gable
Attachez des Glissière de cabinet aux DEUX CÔTÉS du pignon de centre
Instale los rieles a AMBOS LADOS del aguilón de centro
Flip Over
Retourner
Dale la vuelta
x12
Drawer Slide Screw
Vis pour coulisse de
tiroir
Tornillos para rieles
de cajón
x3
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
Center Gable
Pignon central
Separador central
C4
