36
1
2

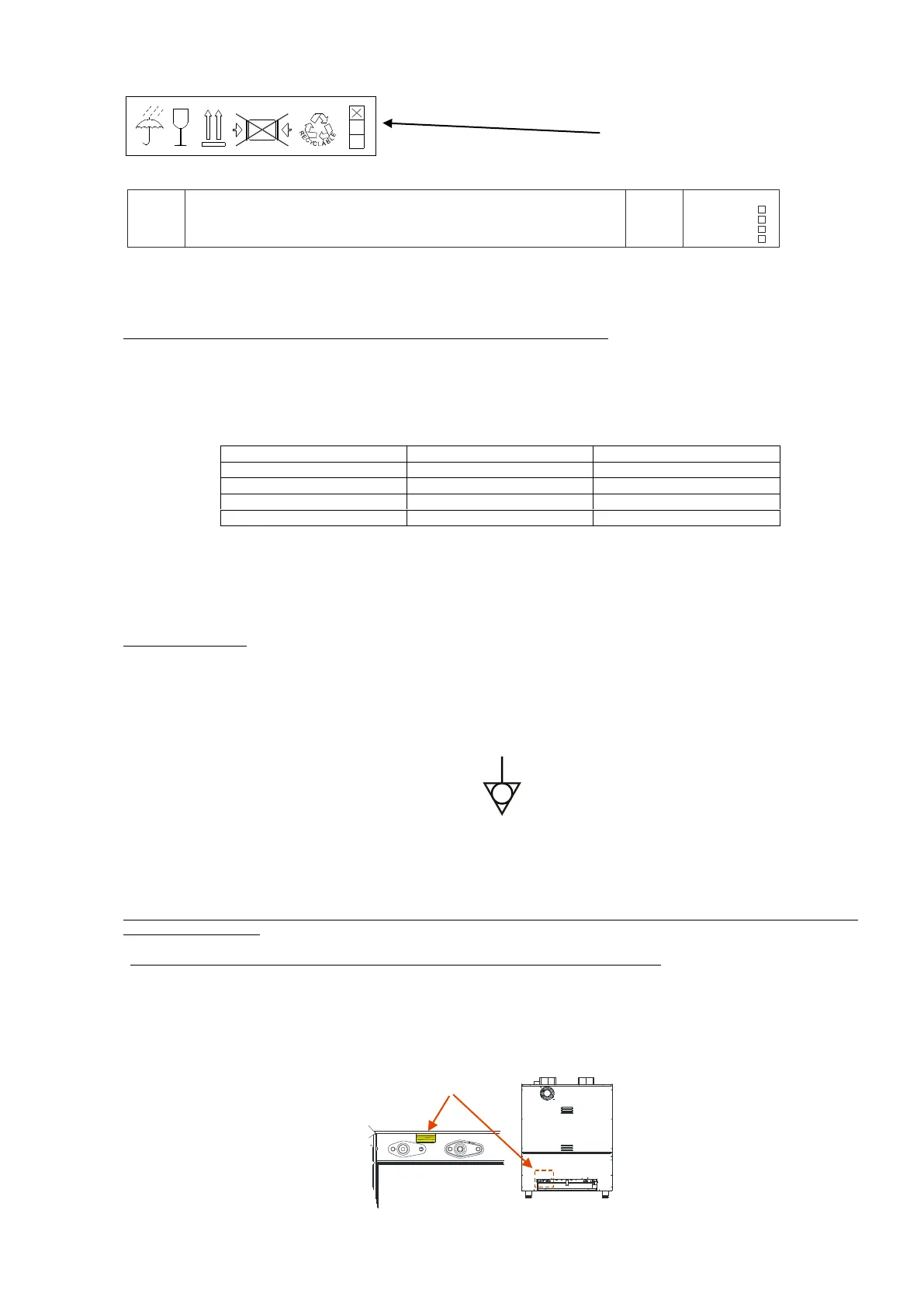

D: INDICATIONS GÉNÉRIQUES PRÉSENTES SUR L'EMBALLAGE
Nombre maximal de pièces gerbables
E: ANGABEN AUF DER VERPACKUNG DER GASGARÖFEN
- maintenir un espace minimum entre les murs et le four et entre le four et les appareils qui lui sont proches (de 4 à 6 cm), cela pour éviter le
réchauffement des surfaces adjacentes et pour permettre une circulation adéquate de l'air.
3.4. RACCORDEMENTS
3.4.1. RÉSEAU ÉLECTRIQUE
Le raccordement au réseau électrique doit être effectué conformément aux normes en vigueur. Vérifier que :
la tension et la fréquence de l'installation d'alimentation correspondent à ce qui est indiqué sur la plaque ‘’données techniques’’ placée
sur le côté droit de l'appareil
l’installation peut supporter la charge de l'appareil (voir la plaque avec les données techniques)
l’installation est équipée de la mise à terre conformément aux normes en vigueur
le sectionneur du four peut facilement être atteint même après avoir positionné et installé l'appareil
le type du cable
la tension d'alimentation, quand le four est en marche, ne s'écarte pas de la valeur nominale de ± 10%
Les fours monophasé 230 V, sont équipés d'un câble avec fiche Schuko, insérer la fiche dans la prise électrique après avoir vérifié que la prise soit
adaptée à la fiche utilisée.
Les fours triphasés ne sont pas équipés de câble électrique, donc, il est nécessaire de brancher au bornier interne du four un câble de section
adaptée. Le remplacement du câble doit être effectué par le personnel agréé et compétent.
Remplacement du câble.
Après avoir ouvert le couvercle inférieur, placé dans la partie arrière du four (en dévissant la vis de fixation), brancher les conducteurs selon le
schéma de branchement choisi. Fixer le câble à l'aide du serre-câble prévu à cet effet et puis, fermer le couvercle arrière. Si le câble
d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de service ou une personne qualifiée afin d'éviter tout risque.
3.4.1.1.SYMBOLE DE POTENTIEL
Liaison équipotentielle: besoin de se connecter tous les équipements (électriques et neutre) présents dans l'installation pour assurer une liaison
équipotentielle.
3.4.2. RÉSEAU HYDRAULIQUE
Entre le réseau hydraulique et l'appareil, il est préférable de placer un robinet d'arrêt.
L’appareil est équipé d’un branchement mâle ¾“ et un filtre mécanique.
Avant d'installer le tuyau d'alimentation, l'on conseille de faire écouler à l'intérieur de l'eau courant afin de le nettoyer d'éventuels résidus ou de
poussière.
Données de l'eau :
- La pression conseillée pour l'eau en entrée doit être inférieure à 200 kPa. Pour des pressions supérieures, il faut installer un réducteur de
pression calibré à 200 kPa.
- La température maximale de l'eau est d'environ 30° C
- La dureté maximum est de 5°F (afin d’éviter les incrustations de calcaire qui sont nuisibles à l’appareil).
- l'on conseille d'utiliser un adoucisseur pour l'eau afin d'éviter tout dépôt de minéraux dans le four.
3.4.3. GAZ
La section du tuyau d'amenée de gaz doit être choisie selon le type de gaz et la consommation de l'appareil à raccorder. L’installation doit être
conçue et réalisée selon les normes en vigueur. L’appareil à gaz est équipé d'un raccord mâle pour gaz de 3/8’’ situé dans la partie arrière du four
(voir l'image).
CET APPAREIL DOIT ETRE BRANCHE' SELON LES REGLEMENTATIONS EXISTANTES.
ON DOIT UTILISER CET APPAREIL SEULEMENT DANS UN LIEU VENTILE'.
AVANT L'INSTALLATION ET L'USAGE DE L'APPAREIL IL FAUT LIRE LES INSTRUCTIONS.
FR
PREDISPOSTO GAS
II2E+3+
G20 20 mbar
G25 25 mbar
G30 28-30 mbar
CAT
G31 37 mbar
Type du cable
Section Ø (mm²)
kW électrique
FG7R/FG70R
5x4
13.5
FG7R/FG70R
5x2,5
9
FG7R/FG70R
5x2,5
6
FG7R/FG70R
3x2,5
3,35
