L’allacciamento a tale attacco va effettuato con appositi adattatori e guarnizioni idonei al tipo di combustibile utilizzato (vedi dati tecnici). Deve
essere posto a monte del forno un rubinetto di intercettazione rapida per la chiusura del gas (omologato dalle vigenti normative). Si possono
avere due tipi di collegamenti: fisso o scollegabile. Nel caso di impiego di tubi flessibili dovranno essere resistenti alla corrosione e in materiale
inossidabile. Eventuali materiali di tenuta utilizzati nel collegamento dovranno essere omologati secondo le vigenti norme di legge. Per le prove
di tenuta di tutti i raccordi tra impianto ed apparecchiatura si consiglia l’uso di spray cercafughe; si possono anche spennellare, nei punti di
raccordo, sostanze schiumose non corrosive. Ovviamente in entrambi i casi NON DEVONO COMPARIRE BOLLE. QUANDO SI EFFETTUANO TALI
PROVE, EVITARE FIAMME LIBERE.
3.4.4. SCARICHI
Acqua
Il tubo previsto, per l’acqua di scarico, deve essere di un materiale in grado di sopportare la temperatura dell’acqua in uscita dal forno (90° C)
deve essere posizionato sotto il forno (vedere SCHEMI INSTALLAZIONE FORNI) e collegato ad uno scarico sifonato per mezzo di un condotto
rigido o flessibile. . I tubo avrà diametro dimensionato al diametro foro di scarico e lunghezza pari ad un metro senza gomiti o strozzature e per
facilitare il deflusso fare in modo che sia 20 cm al di sotto dell’attacco scarico.
Fumi
Lo scarico dei fumi è sull’apparecchiatura in alto verso lo schienale: attenzione a non otturare i camini di scarico ed accertarsi che i camini non
sfiatino in corrispondenza di materiali o arredi che ne potrebbero risultare danneggiati. Dopo aver verificato quanto sopra il forno può essere
posizionato sotto una cappa aspirante (dotata di filtro) o sotto un soffitto aspirante.

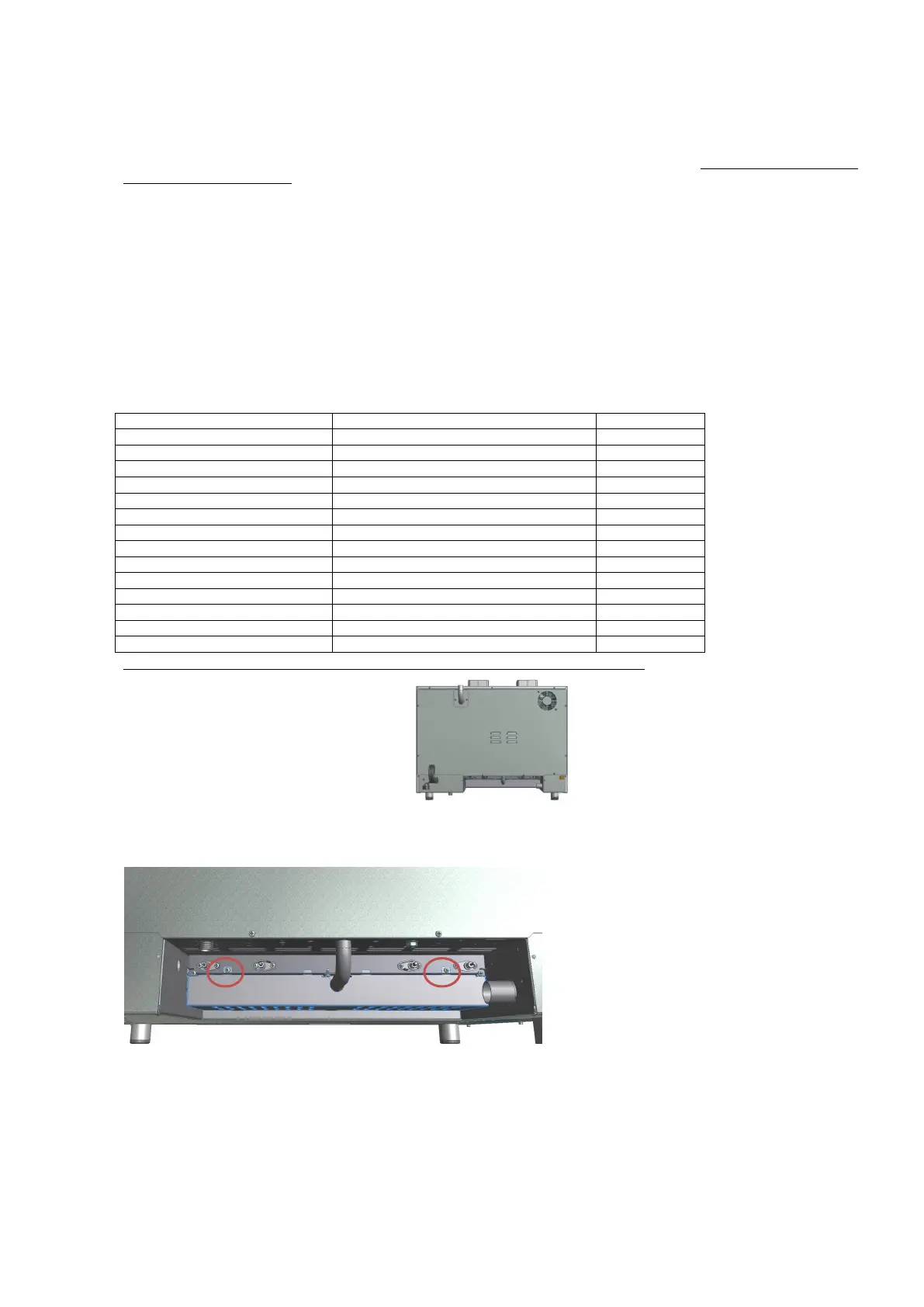

3.5. FORNI A GAS: SOSTITUZIONE DEGLI UGELLI
POTENZA TERMICA NOMINALE
ugelli
marking
kW 10
G30 30mbar
80
G20 20 mbar
120
kW 13,5
G30 28..30 mbar G31 30…37 mbar
90
G30 50 mbar G31 50 mbar
80
G20 20 mbar
140
G25 25 mbar
150
G25 20 mbar
155
kW 20
G30 28..30 mbar G31 30…37 mbar
110
G30 50 mbar G31 50 mbar
95
G20 20 mbar
175
G25 25 mbar
185
G25 20 mbar
195
Si raccomanda prima di accingersi a compiere la sostituzione degli ugelli di chiudere il rubinetto del gas.
PARTE POSTERIORE DEL FORNO
A- Svitare le 2 viti che fissano il pannello copertura bruciatore
