69
40

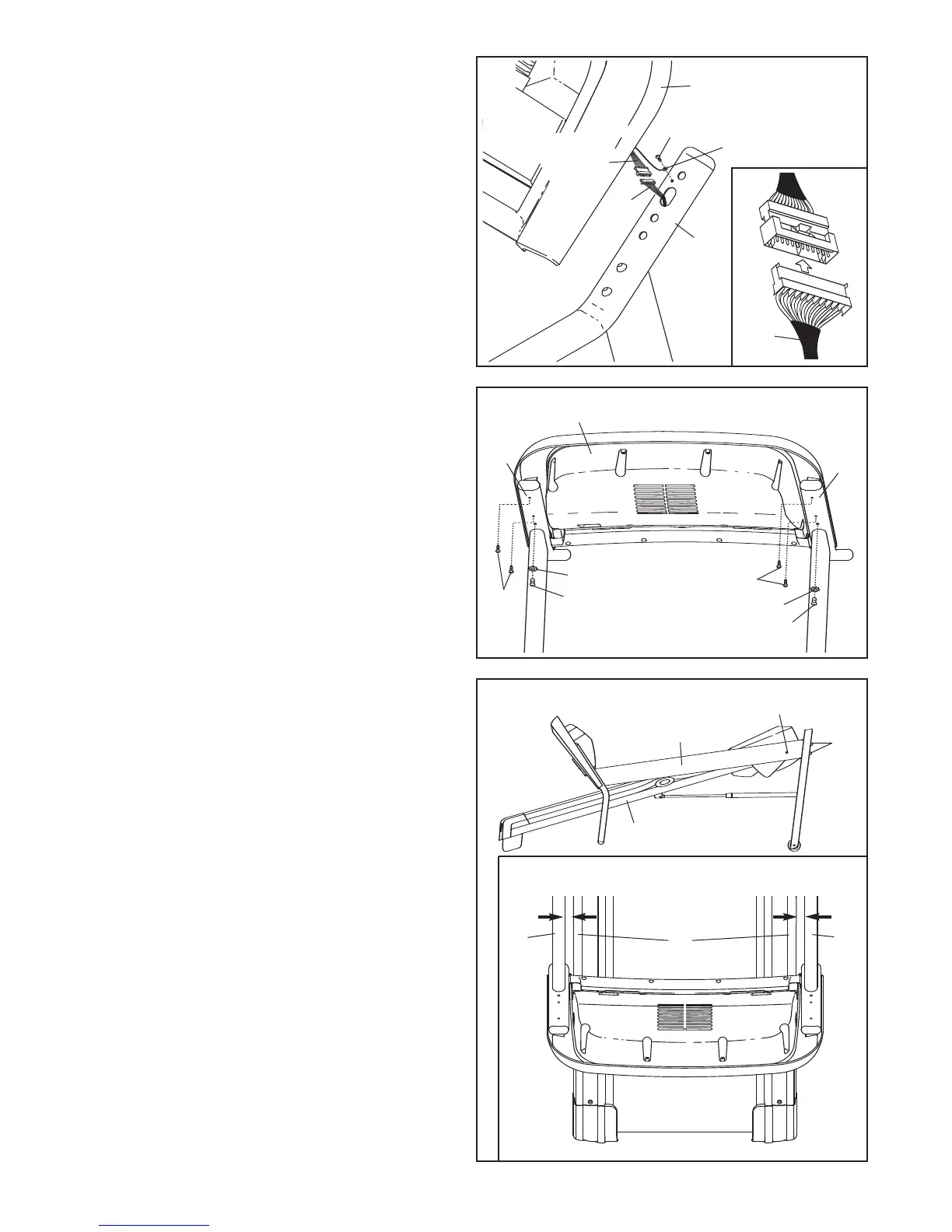

10. Attaccare il filo messa a terra sulla Base
Consolle (67) al Corrimano (40) destro con una
V
ite Messa a Terra in Argento (10).
C
ollegare il filo bardato sulla Base Consolle (67)
al Filo Montante (69) come mostrato nel disegno
nel riquadro. Importante: Se i connettori sono
posizionati correttamente, scivoleranno facil-
mente l’uno nell’altro. Se i connettori non
sono posizionati correttamente, la consolle
potrebbe esserne danneggiata quando ac-
cesa.
Inserire i connettori e il filo in eccesso nella Base
Consolle (67).
10
6
7
Filo Messa
a Terra
69
Filo
Bardato
10
2
11. Attaccare la Base Consolle (67) ai Corrimano
(40) con quattro Viti da 3/4” (3); non avvitare le
Viti per ora. Poi, avvitare due Bulloni Consolle
(2) con Rondelle a Stella da 1/4” (8) nei
Corrimano e nella Base Consolle.
Poi, avvitare
le quattro Viti.
3
2
8
8
3
40
40
11
67
Vista Frontale
12. Abbassare i Montanti (38, 39) come mostrato.
Vedere il disegno nel riquadro. Spingere i
Montanti (38, 39) lateralmente in modo tale che
il Telaio (36) del tapis roulant sia centrato tra i
Montanti.
Avvitare fermamente i Bulloni Montante (4) e il
Bullone Telaio (1) su ciascun lato del tapi rou-
lant.
Non stringere troppo i Bulloni Telaio.
39
38, 39
1
36
36
38
Vista dall’Alto
Vista Laterale
12
4
1
1
