6
MONTAJE
Para el montaje se necesitan dos personas. Coloque la máquina para correr en un área despejada y retire
todos los materiales de embalaje. No se deshaga de los materiales de embalaje hasta haber terminado el
m
ontaje. Nota: La parte inferior de la banda para caminar se recubre con un lubricante de alto rendimiento.
Durante el transporte, una cantidad de lubricante podría pasar a la parte superior de la banda para caminar o a
l
a caja de embalaje. Esto es normal y no afecta el funcionamiento de la máquina para correr. Si observa lubri-
cante en la banda para caminar, simplemente límpiela con un paño suave y un limpiador leve no abrasivo.
El montaje requiere el uso de la llave hexagonal que viene incluida y su propio destornillador
Phillips , además de una llave ajustable , pinzas de punta y tijeras .

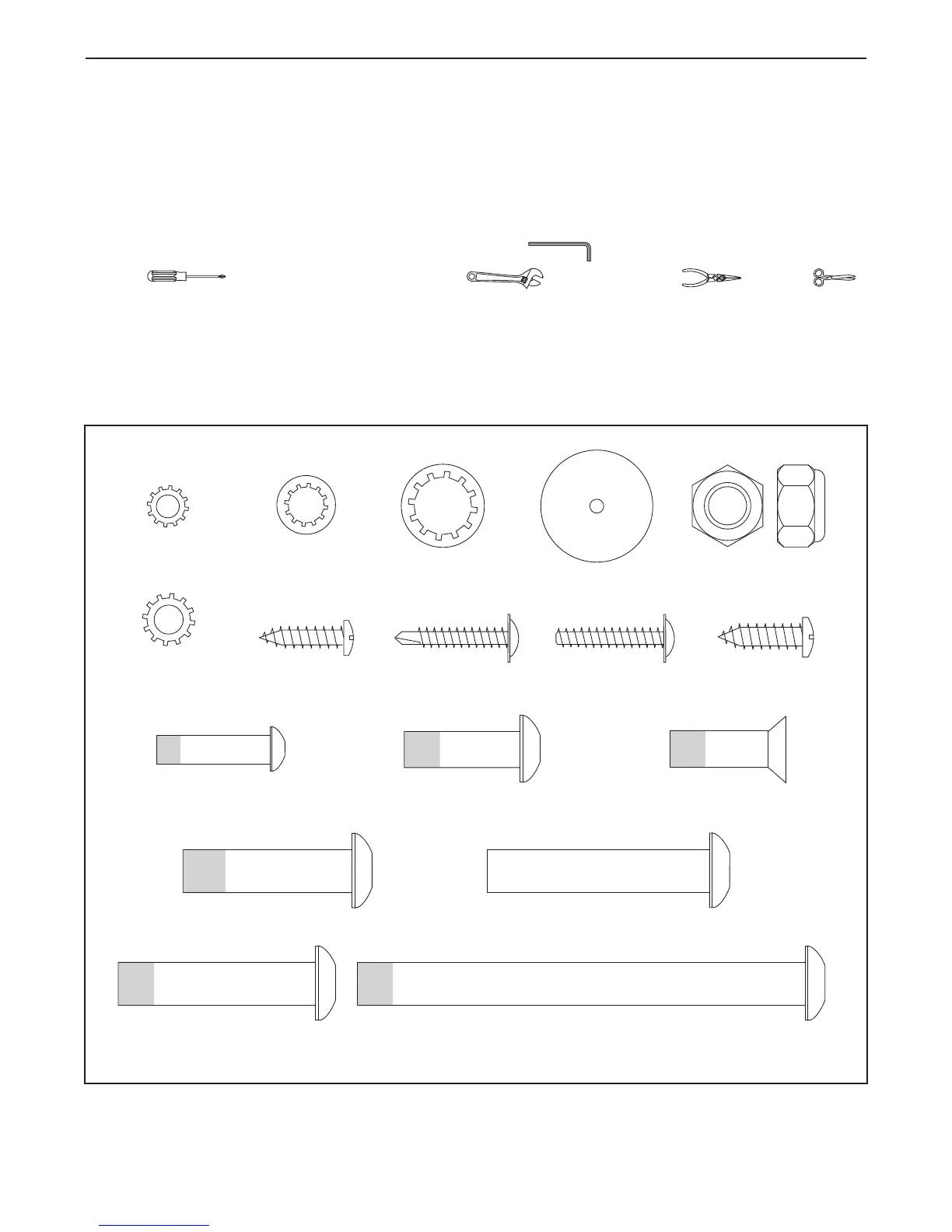

Auxíliese de los dibujos que aparecen más abajo para identificar las piezas de montaje. El número entre parénte-
sis que hay debajo de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de este
manual. El número que aparece después del paréntesis es la cantidad necesaria para el montaje. Nota:
Algunas piezas pequeñas pueden haberse preensamblado. No use herramientas eléctricas para el mon-
taje para evitar que se dañen las piezas. Pueden incluirse piezas adicionales.
Espaciador de la Pata
de la Base (94)–2
Tornillo de #8 x 3/4"
(1)–10
Arandela Estrella
de 3/8" (11)–6
Tornillo Punta Broca
de #8 x 1" (5)–4
Tuerca de 3/8"
(10)–3
Arandela Estrella
de 5/16" (13)–2
Tornillo de #10 x 3/4"
(2)–4
Arandela Estrella
de #10 (12)–4
Perno de Interconexión de 3/8" x 4" (7)–4
Perno de Interconexión
de 5/16" x 1" (4)–2
Perno de Interconexión
de 1/4" x 1" (9)–4
Perno de Interconexión
de 3/8" x 1 3/4" (6)–1
Perno de 3/8" x 2" (8)–3
Perno de Interconexión de
Cabeza Plana de 5/16" x 1" (3)–4
Tornillo de #8 x 1"
(53)–4
Perno de Interconexión
de 3/8" x 1 1/2" (14)–2
Arandela Estrella
de 1/4" (109)–4
