Pro-Form 505 Zle Elliptical Manuel De L'Utilisateur

5
ASSEMBLAGE
L
ʼassemblage requiert deux personnes. Placez toutes les pièces de lʼelliptique sur une surface dégagée et
retirez tous les emballages. Ne jetez pas les emballages avant la fin de lʼassemblage.
En plus du ou des outils inclus, lʼassemblage requiert un tournevis à pointe cruciforme ,
une clé à molette et un maillet en caoutchouc .

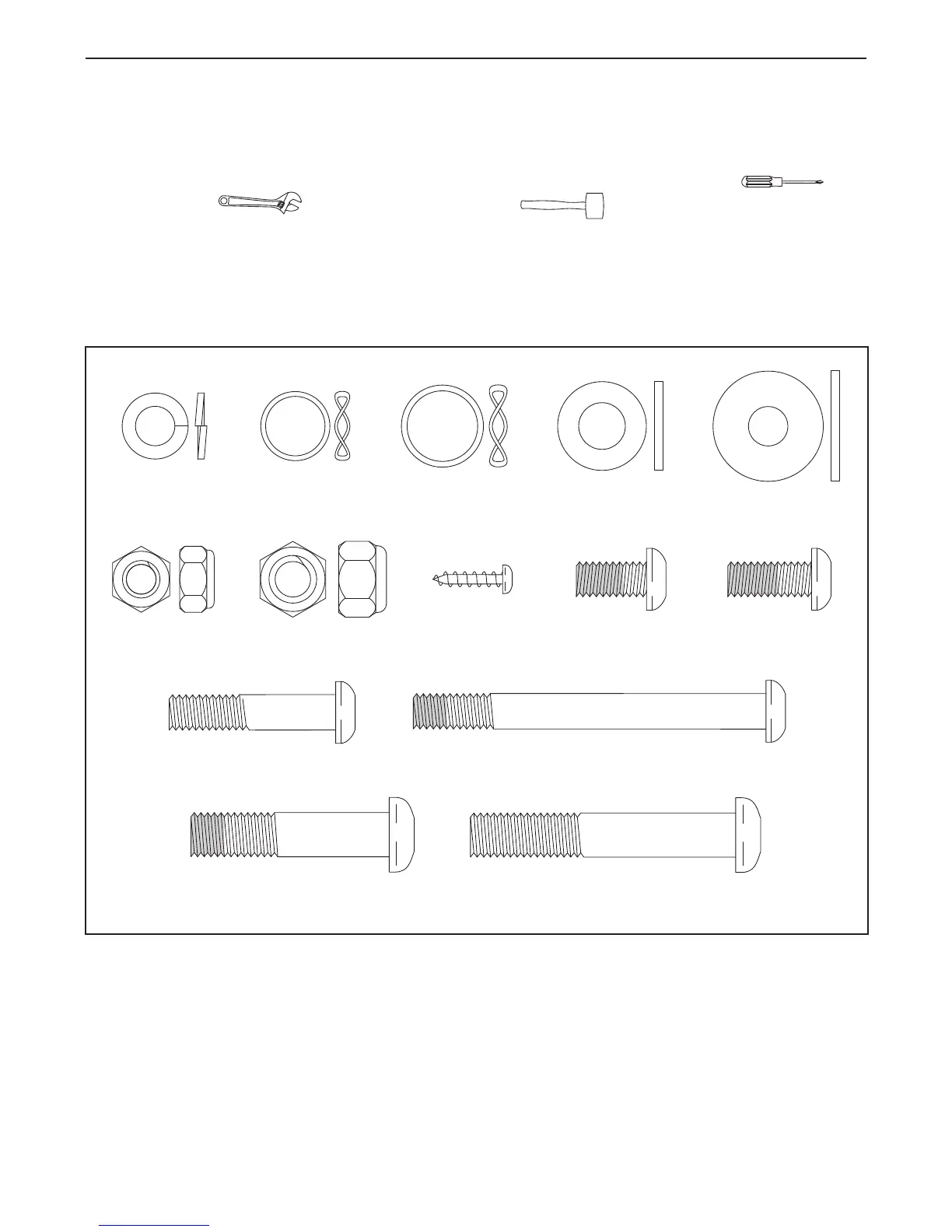

Alors que vous assemblez lʼappareil elliptique, utilisez les schémas ci-dessous pour identifiez les pièces de lʼas-
semblage. Le nombre entre parenthèses sous chaque schéma est le numéro de la pièce sur la LISTE DES
PIÈCES vers la fin du manuel. Le nombre après les parenthèses est la quantité nécessaire à lʼassemblage.
Remarque : certaines petites pièces ont peut-être été assemblées. Si une pièce nʼest pas dans le sac
des pièces, vérifiez quʼelle nʼest pas pré-assemblée.
Boulon de M8 x 38mm
(96)–4
Écrou de
Blocage de
M8 (102)–4
Rondelle Ondulée de
19mm (66)–4
Rondelle Ondulée
de 16mm (54)–2
Rondelle de
M8 x 25mm (98)–6
Vis de M4 x
16mm (104)–10
Vis Métal/Nylon de
M8 x 16mm (110)–4
Rondelle Fendue
de M8 (83)–13
Écrou de Blocage
de M10 (92)–2
Rondelle de
M10 (95)–2
Vis Métal/Nylon de
M8 x 80mm (84)–2
Boulon de M10 x 60mm
(100)–2
Vis Métal/Nylon de
M10 x 45mm (99)–4
Vis Métal/Nylon de
M8 x 19mm (82)–15
