10
7. Introduzca el Cable del Montante Vertical (70)
en el Montante Vertical Izquierdo (75) a medida
que coloca el montaje de la consola sobre la
Baranda Izquierda (71) y la Baranda Derecha
(72). Asegúrese de que no queden cables
pellizcados.
Conecte el montaje de la consola a las Barandas
Izquierda y Derecha (71, 72) con dos Tornillos
5/16" x 1" (7) y dos Arandelas Estrella 5/16" (8).
Apriete parcialmente ambos Pernos y, a con-
tinuación, apriételos completamente.
72
7
7
71
8
8
7
Montaje de
la Consola
Montaje de
la Consola
Cable
Atadura
70
6
70
75
Cable de
la Consola

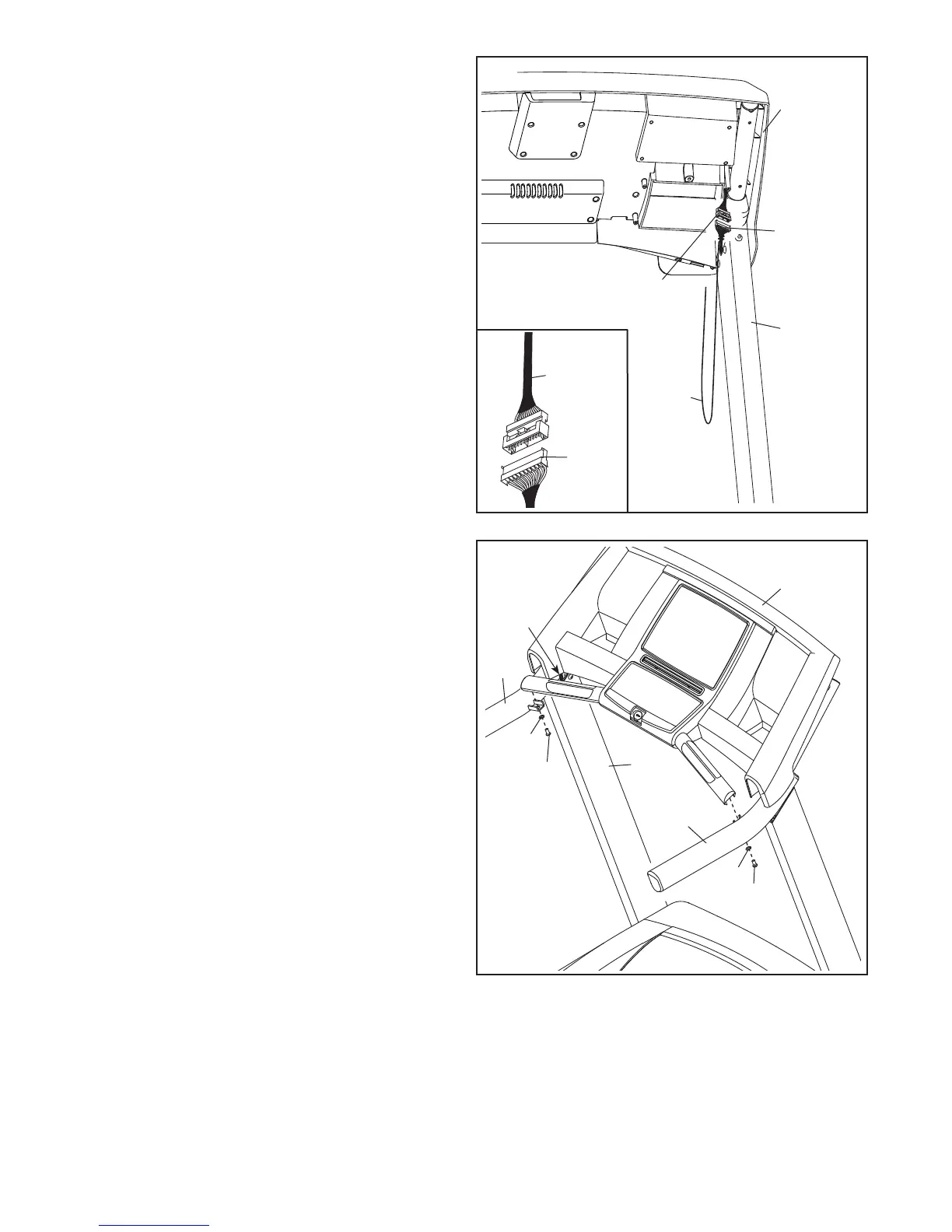

6. Con la ayuda de otra persona, sostenga el mon-
taje de la consola cerca del Montante Vertical
Izquierdo (75).
Conecte el Cable del Montante Vertical (70) al
cable de la consola. Vea el diagrama incluido.
Los conectores deben deslizarse juntos
fácilmente y encajar en su lugar. Si no lo
hacen, gire un conector y vuelva a intentarlo. SI
NO CONECTA LOS CONECTORES ADECUA-
DAMENTE, LA CONSOLA PUEDE DAÑARSE
CUANDO ENCIENDA EL EQUIPO.
Quite la atadura de cables del Cable del
Montante Vertical (70).
Cable de
la Consola
70
75
