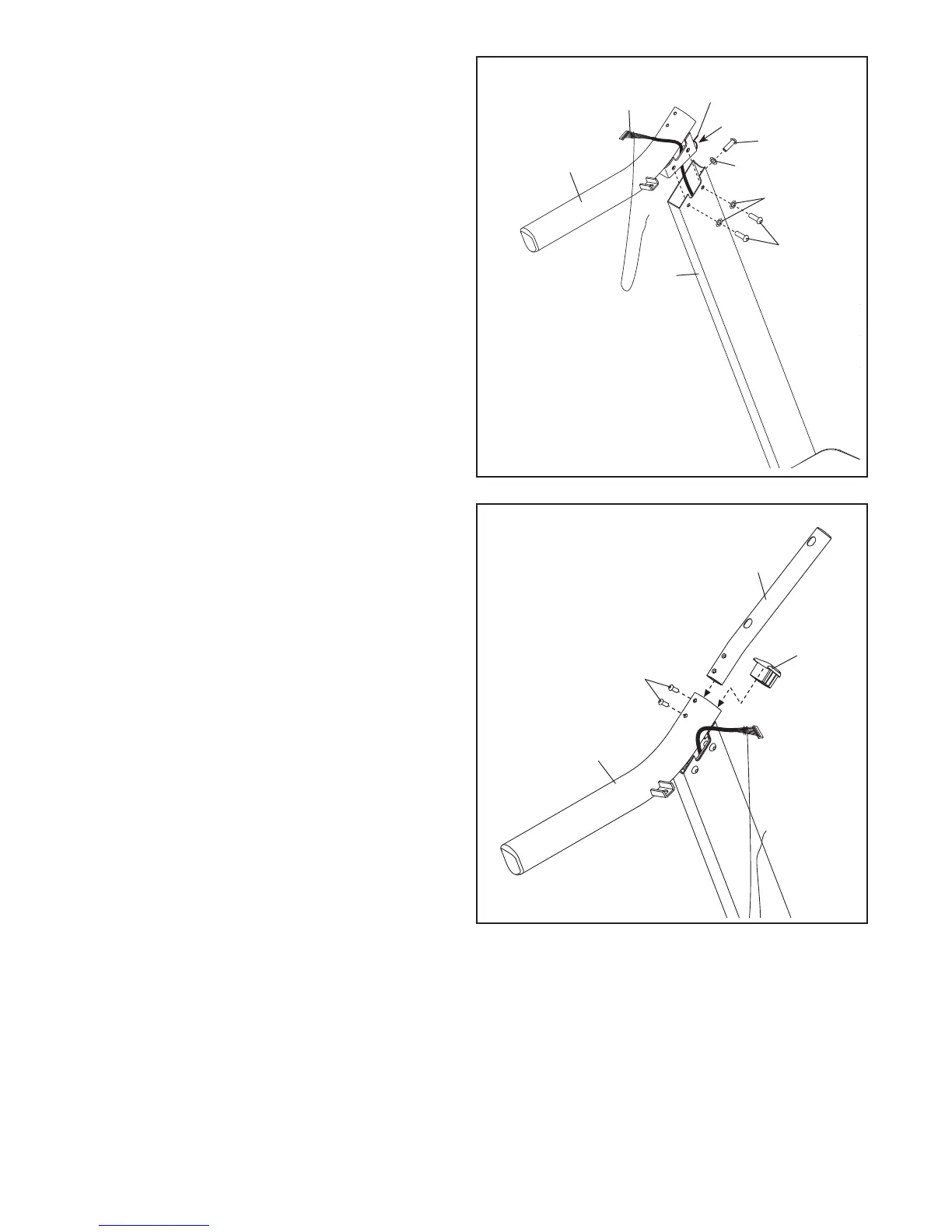

4. Identifique la Baranda Izquierda (71). Retire la
atadura de la Tuerca Jaula 5/16" (33). De ser
necesario, presione la Tuerca Jaula en su lugar.
Sostenga la Baranda Izquierda (71) cerca del
Montante Vertical Izquierdo (75). Introduzca el
Cable del Montante Vertical (70) por el soporte
situado en la parte inferior de la Baranda
Izquierda. Luego saque el Cable del Montante
Vertical por el extremo de la Baranda.
Conecte la Baranda Izquierda (71) al Montante
Vertical Izquierdo (75) con tres Pernos 5/16" x
1" (7) y tres Arandelas Estrella 5/16" (8), como
se indica. Tenga cuidado de no pellizcar el
Cable del Montante Vertical (70). Apriete
parcialmente los tres Pernos y luego apriete
completamente cada uno de ellos.
Conecte la Baranda Derecha (no se mues-
tra aquí) de la misma manera. Nota: No hay
cables en el lado derecho.
71
70
33
7
4
7
8
75
8
5. Identifique Tubo de la Baranda Izquierda (34).
Introduzca el Tubo de la Baranda Izquierda (34)
en la parte superior de la Baranda Izquierda
(71). Fije al Tubo de la Baranda Izquierda con
dos Tornillos 1/4" x 1" (9); apriete parcialmente
ambos Tornillos y luego apriételos comple-
tamente. Luego introduzca una Inserción de la
Baranda (69) en la parte superior de la Baranda
Izquierda.
Conecte el Tubo de la Baranda Derecha (no
se muestra aquí) de la misma manera.
9
34
5
71
69
