MONTAJE
E
l montaje requiere dos personas.
C
oloque todas las piezas de la máquina para correr en una área despejada
y quite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. Nota: La parte debajo de la banda para caminar de la máquina para correr está cubierta con un lu-
bricante de alto rendimiento. Durante el envío, una porción mínima de lubricante se puede transferir a la parte
superior de la banda para caminar o al cartón de envío. Esta es una condición normal y no afecta el rendimiento
de la máquina para correr. Si hay lubricante en la parte superior de la banda para caminar, limpie el lubricante
con una tela suave y un detergente suave, no abrasivo.
El montaje requiere la llave hexagonal incluida , y su propio destornillador estrella y un
cortador de alambres .

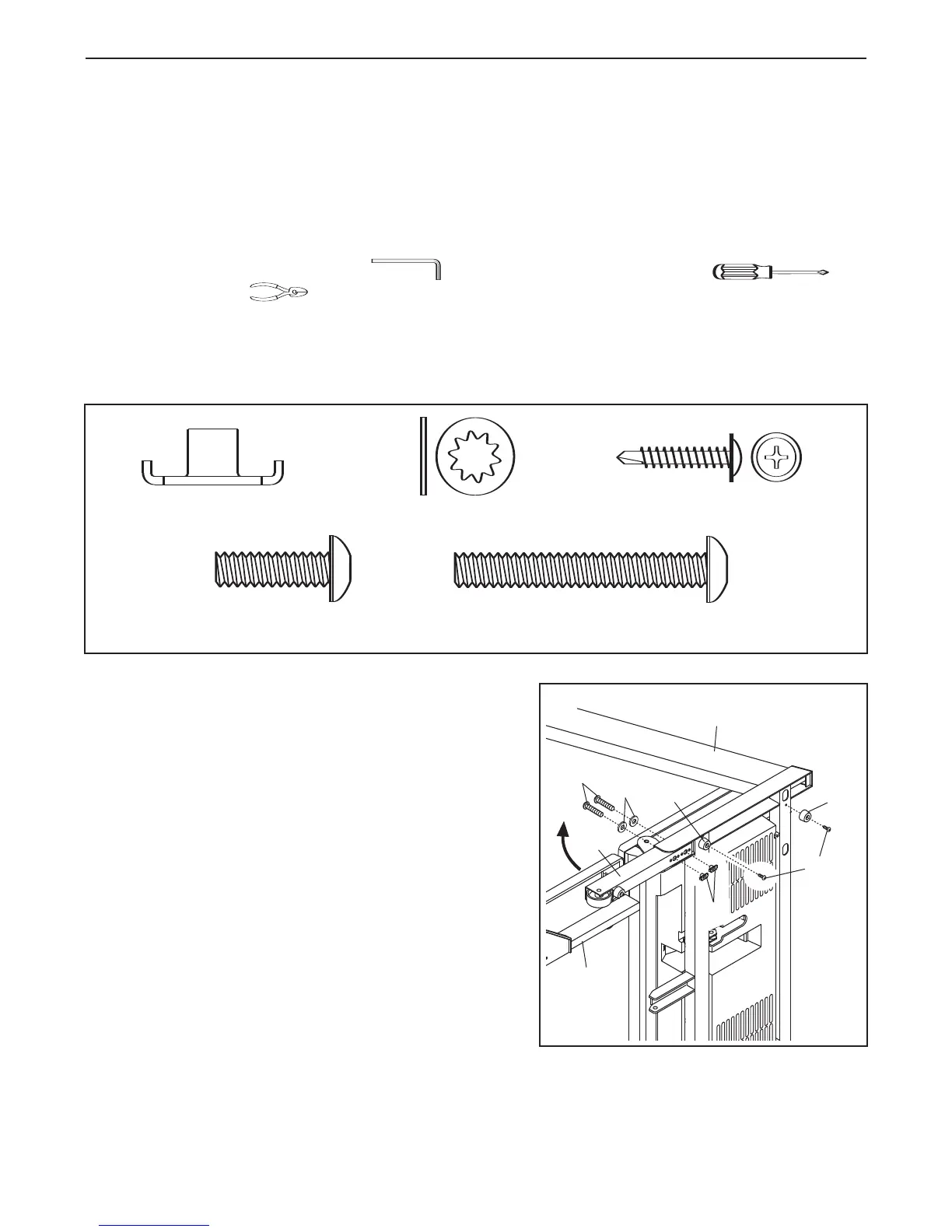

Este cuadro se provee para ayudarle a identificar las piezas pequeñas que se usan en el montaje. Nota: Si no
se encuentra una pieza en las bolsas de piezas, verifique si la parte no ha sido ensamblada. Para evitar
el dañar las piezas plásticas, no use herramientas eléctricas para el montaje.
1. Asegúrese que el cable eléctrico esté desenchufado.
Con la ayuda de otra persona, cuidadosamente ladee la
máquina para correr a su lado izquierdo como se mues-
tra. Pliegue la Armadura (58) parcialmente para que la
máquina para correr sea más estable. No pliegue la
máquina para correr completamente hasta que esté
completamente ensamblada.
Conecte cuatro Almohadillas de la Base (82) (solo dos se
muestran) a la base de los Montantes Verticales (84) con
cuatro Tornillo Punta Broca de 1” (22).
Inserte una Pata de Extensión (89) en la base del
Montante Vertical (84) como muestra el dibujo. Sujete dos
Tuercas de la Pata de Extensión (67) en la parte inferior
de la Pata de Extensión. Seguidamente, inserte dos
Pernos de la Pata de Extensión (65) con Arandelas
Estrella (8) en la parte superior de la Pata de Extensión, y
apriete con firmeza los Pernos de la Pata de Extensión a
las Tuercas dentro de la Pata de Extensión.
Con la ayuda de otra persona, voltée la máquina para
correr a su otro lado. Conecte la otra Pata de Extensión
(que no se muestra) como se ha descrito anteriormente.
89
58
82
82
84
22
65
8
1
67
