6

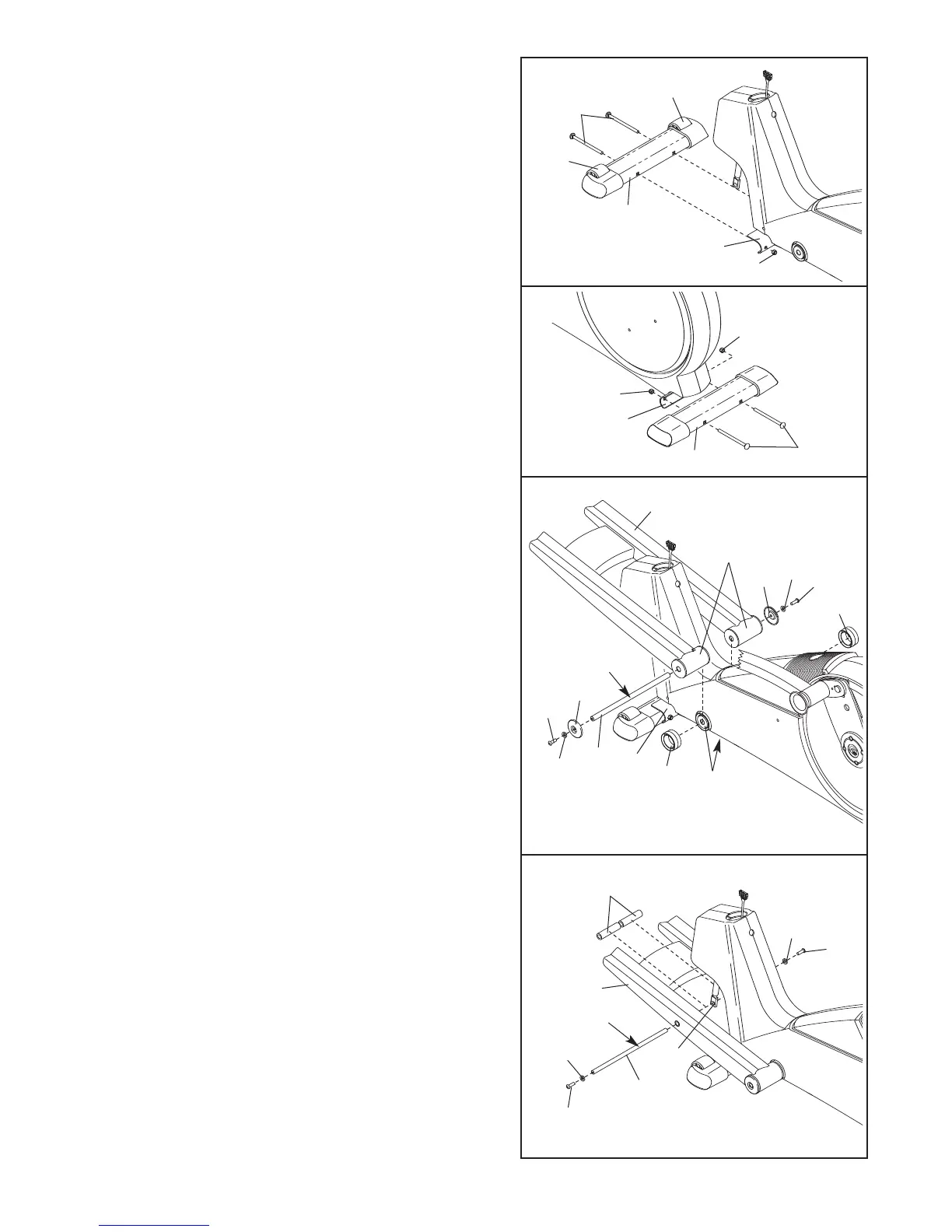

2. Mentre un’altra persona solleva la parte posteriore del
Telaio (1), attaccare lo Stabilizzatore Posteriore (4) al
Telaio con due Bulloni di Sostegno da M10 x 112mm
(34) e due Controdadi in Nailon da M10 (106).
34
4
1
3
59
108
18
45
102
104
Grasso
Tubi
103
108
45
102
18
1
3. Localizzare l’Asse Telaio (104), ossia l’asse più lungo.
Inserire una Rondella M8 (45) e un Cappuccio Rampa
(102) sopra una Vite con Nailon M8 x 19mm (108).
Serrare la Vite con Nailon in un'estremità dell'Asse
Telaio. Quindi, applicare una piccola quantità di grasso
in dotazione all’Asse Telaio.
Localizzare le due Boccole Telaio (103) nel Telaio (1).
Premere un Pannello Rampa (18) sopra ogni Boccola
Telaio. Quindi, allineare i tubi indicati sulla Rampa (59)
con i Pannelli Rampa. Accertare che la Rampa sia
direzionata come mostrato. Inserire l’Asse Telaio
(104) nella Rampa, nei Pannelli Rampa e nelle
Boccole Telaio. Nota: Per inserire l’Asse Telaio, potreb-
be risultare conveniente utilizzare un maglio in gomma.
Inserire una Rondella da M8 (45) e un Cappuccio
Rampa (102) sopra una Vite con Nailon M8 x 19mm
(108). Serrare la Vite con Nailon nell’altra estremità
dell'Asse Telaio (104).
2
106
106
4. Localizzare l’Asse Inclinazione (100), ossia l’asse più
lungo tra i rimanenti. Inserire una Rondella Grande M6
(94) sopra una Vite Testa Bombata M6 x 16mm (109).
Serrare la Vite Testa Bombata in un'estremità dell'Asse
Inclinazione. Quindi, applicare una piccola quantità di
grasso all’Asse Inclinazione.
Sollevare la Rampa (59). Inserire l’Asse Inclinazione
(100) da un lato della Rampa, nello Spaziatore Rampa
(99), nell’estremità del Motore Inclinazione (82), nell’al
-
tro Spaziatore Rampa e quindi attraverso l’altro lato
della Rampa.
Inserire una Rondella Grande M6 (94) sopra una V
ite
Testa Bombata M6 x 16mm (109). Serrare la Vite Testa
Bombata nell’altra estremità dell'Asse Inclinazione (100).
99
59
94
109
100
82
94
109
4
1. Identificare lo Stabilizzatore Anteriore (3). Mentre un’al-
tra persona solleva la parte anteriore del Telaio (1),
a
ttaccare lo Stabilizzatore Anteriore al Telaio con due
Bulloni di Sostegno da M10 x 112mm (34) e due
C
ontrodadi in Nailon da M10 (106). A
ssicurarsi che lo
Stabilizzatore Anteriore sia girato in modo tale che
le Ruote (32) non tocchino il pavimento.
3
106
3
2
32
34
1
1
Grasso
