Pro-Form 820 Pr Elliptical Manuale D'Istruzioni

8
1

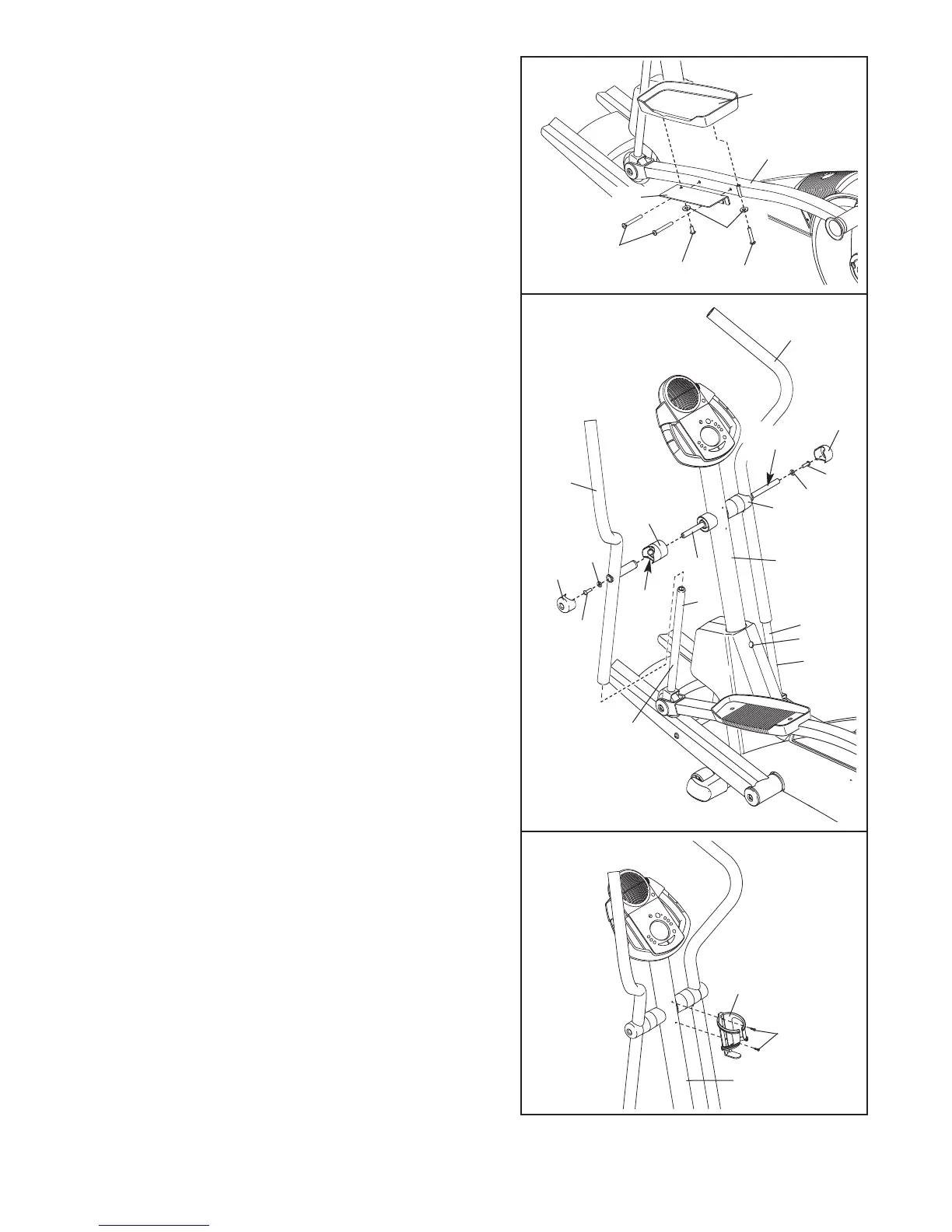

1. Applicare il Porta Bottiglia (91) sul Montante (2) con
due V
iti M4 x 22mm (93).
93
91
2
1
1
10.Applicare una piccola quantità di lubrificante per alte
temperature in dotazione sopra una salviettina di
carta. Applicare uno strato sottile di lubrificante sulle
Gambe Manubrio (79). Quindi, localizzare il Manubrio
Sinistro (9) e il Manubrio Destro (10), contrassegnati
con adesivi. Infilare il Manubrio Sinistro sulla Gamba
Manubrio sinistra e infilare il Manubrio Destro sulla
Gamba Manubrio destra.
Accertare che i Manubri
siano montati sul lato corretto—le estremità supe-
riori dovrebbero essere piegate nel verso indicato.
Applicare una generosa quantità di grasso all’Asse di
Articolazione (88). Inserire l’Asse di Articolazione nel
Manubrio Destro (10) e uno Spaziatore Manubrio (25)
come mostrato. Ruotare lo Spaziatore Manubrio in
modo tale che la freccia piccola sia rivolta verso il pavi-
mento. Quindi, inserire l’Asse di Articolazione nel
Montante (2) fino a quando l’estremità sinistra
dell’Asse di Articolazione si trova a livello con il lato
sinistro del Montante. Quindi, inserire l’Asse di
Articolazione nell'altro Spaziatore Manubrio (25) e nel
Manubrio Sinistro (9).
Inserire una Rondella Grande M8 (53) sopra ognuna
delle due Viti con Nailon M8 x 25mm (22). Serrare con
le dita le due V
iti con Nailon nelle estremità dell'Asse
di Articolazione (88). Quindi, premere i due Cappucci
Manubrio (23) sui due Spaziatori Manubrio (25).
Quindi, serrare contemporaneamente entrambe le
Viti con Nailon.
10
88
Lubrificare
Lubrificare
10
23
53
25
25
2
9
79
79
53
22
23
22
Grasso
9
14
113
13
9. Localizzare la Staffa Pedale Sinistro (89). Montare la
Staffa Pedale Sinistro sul Braccio Pedale Sinistro (14)
c
on due Viti a Testa Bombata M8 x 53mm (113).
Quindi localizzare il Pedale Sinistro (13). Montare il
P
edale Sinistro sul Braccio Pedale Sinistro con una
Vite a Testa Bombata M8 x 50mm (20), una Vite a
Testa Bombata M8 x 15mm (65) e due Rondelle
Grower M8 (126).
Montare la Staffa Pedale Destro (non mostrata) e il
Pedale Destro (non mostrato) sul Braccio Pedale
Destro (non mostrato) nel medesimo modo.
20
126
89
65
Freccia
63
